Если коэффициент усиления при замкнутой цепи обратной связи равен 30 дБ, то коэффициент передачи петли обратной связи (равный отношению коэффициента усиления при разомкнутой цепи обратной связи к коэффициенту усиления при замкнутой цепи обратной связи) для такой схемы меньше, чем для повторителя, поэтому вершина характеристики может располагаться в области более высоких частот. В этом случае делают так, чтобы коэффициент усиления усилителя при разомкнутой петле обратной связи достигал 30 дБ (а не 0 дБ) на частоте, соответствующей следующей точке перегиба характеристики операционного усилителя.

Как видно из графика, это означает, что в большей части диапазона частот величина коэффициента усиления при разомкнутой цепи обратной связи больше и усилитель имеет большую полосу пропускания. Промышленность выпускает операционные усилители как в скорректированном, так и в нескорректированном варианте (например, ОУ типа 748 — это нескорректированный ОУ типа 741, то же самое можно сказать о следующих типах ОУ: 308(312), 3130(3160), НА5102(НА5112) и т. п.); для нескорректированных операционных усилителей даются рекомендации по выбору емкостей внешних конденсаторов в зависимости от значений коэффициента усиления при замкнутой цепи обратной связи. Этими рекомендациями полезно воспользоваться в тех случаях, когда нужно расширить полосу пропускания и обеспечить большое усиление.

Можно также использовать «подкорректированные» ОУ, например типа 357, в которых обеспечена внутренняя коррекция для значений коэффициента усиления при замкнутой цепи обратной связи, превышающих некоторый минимум ( Κ U > 5 для ОУ типа 357).

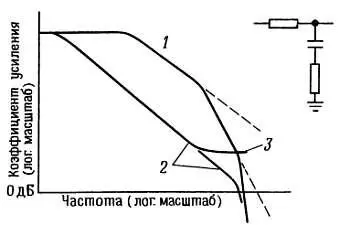

Коррекция по типу «полюс-нуль» характеристики.Иногда лучший результат, чем при однополюсной коррекции характеристики, можно получить, если использовать схему коррекции, которая сначала обеспечит спад усиления (наклон — 6 дБ/октава после полюса характеристики), а затем, начиная с некоторой частоты, ровную характеристику (нуль характеристики) выше частоты, соответствующей второй точке излома «собственной» характеристики операционного усилителя. При таком способе коррекции вторая точка излома характеристики тем самым устраняется и до третьей точки излома происходит плавный спад усиления с наклоном —6 дБ/октава. Частотная характеристика приведена на рис. 4.88.

Рис. 4.88.

На практике начало нулевого угла наклона задают таким образом, чтобы устранить вторую точку излома характеристики усилителя, а положение первой точки излома устанавливают таким, чтобы полный отклик схемы определялся единичным коэффициентом усиления на частоте соответствующей третьей точке излома. В технических характеристиках усилителей рекомендации по выбору компонентов R и C для коррекции по методу «полюс-нуль» наряду с рекомендациями по выбору конденсаторов для однополюсной коррекции.

Как вы узнаете из разд. 13.06 , слишком большое смещение низкочастотного полюса в область низких частот приводит к тому, что второй полюс оказывается лежащим в области более высоких частот, чем нуль характеристики. Это явление называют «расщеплением точек излома». Частоту нуля выбирают с учетом этого явления.

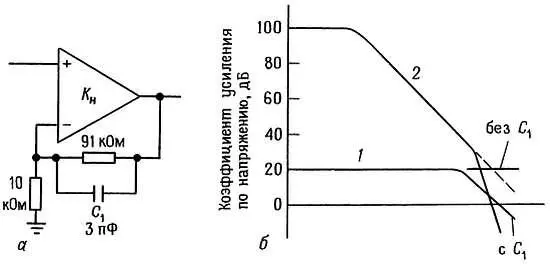

Мы предполагали до сих пор, что цепь обратной связи имеет плоскую частотную характеристику; это предположение верно в тех случаях, когда в качестве цепи обратной связи используется резистивный делитель напряжения. Однако иногда возникает необходимость в модификации частотной характеристики усилителя (например, в случае дифференциатора или интегратора) или цепи обратной связи для повышения запаса устойчивости схемы. Запомните, что в таких случаях следует использовать диаграммы Боде для коэффициента передачи всей петли обратной связи, а не графики изменения коэффициента усиления усилителя при разомкнутой цепи обратной связи. Коротко говоря, в идеальном случае кривая зависимости коэффициента усиления при замкнутой цепи обратной связи от частоты должна пересекать кривую зависимости коэффициента усиления при разомкнутой цепи обратной связи под углом 6 дБ/октава. Чтобы этого достичь, очень часто, например в обычных инвертирующих и неинвертирующих усилителях, параллельно резистору обратной связи подключают небольшой конденсатор (емкостью несколько пикофарад). На рис. 4.89 дан пример такой схемы и соответствующей диаграммы Боде.

Рис. 4.89.

Если бы частотная характеристика схемы с обратной связью была горизонтальной, то усилитель находился бы на грани неустойчивости, так как в точке пересечения кривых их взаимный наклон составлял бы 12 дБ/октава. Конденсатор обеспечивает пересечение кривых под углом 6 дБ/октава и гарантирует тем самым устойчивость схемы. Особенно важно не забывать об этом при разработке дифференциаторов, так как в идеальном дифференциаторе коэффициент усиления при замкнутой цепи обратной связи нарастает с подъемом 6 дБ/октава; на некоторой промежуточной частоте необходимо ослабить дифференцирующие свойства схемы, а на высоких частотах обеспечить спад усиления с наклоном — 6 дБ/октава.

Интеграторы в этом отношении не создают никаких проблем, так как сами по себе обеспечивают спад усиления — 6 дБ/октава. Нужно очень постараться, чтобы вызвать автоколебания в интеграторе!

Чему отдать предпочтение? Обычно приходится выбирать между операционным усилителем с внутренней коррекцией и без коррекции. Проще использовать скорректированные усилители, обычно их и выбирают. Прежде всего остановите свое внимание на ОУ типа LF411 с внутренней коррекцией. Если вам нужна более широкая полоса пропускания и большая скорость нарастания, то можно подобрать более быстродействующий скорректированный ОУ (см. табл. 4.1 или 7.3). Если ничего не удается подобрать и коэффициент усиления при замкнутой цепи обратной связи превышает единицу (как чаще всего и бывает), то можно использовать нескорректированный усилитель с внешним конденсатором, рекомендуемым для вашего значения коэффициента усиления.

Некоторые усилители предоставляют другую возможность: «подкорректированная» схема, не требующая никаких внешних элементов коррекции, может быть использована в схемах, для которых коэффициент усиления больше единицы. Например, для получившего широкое распространение прецизионного ОУ типа ОР-27 с низким уровнем шума (схема скорректирована для единичного усиления) существует два «подкорректированных» варианта схемы — это ОУ типа ОР-37 (минимальный коэффициент усиления равен 5), в 7 раз более быстродействующий, чем скорректированный, и ОУ типа НА-5147 (минимальный коэффициент усиления равен 10), в 15 раз более быстродействующий.
