Что же следует из такой характеристики? Напомним, что для RС-фильтра низкой частоты зависимость сдвига фазы от частоты имеет вид кривой, показанной на рис. 4.82.

Рис. 4.82. Диаграмма Боде: зависимость коэффициента усиления и фазы от частоты.

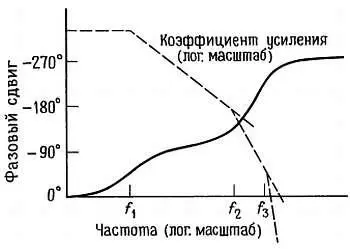

Каждый фильтр низкой частоты, присутствующий в усилителе, имеет подобную фазовую характеристику, поэтому полный фазовый сдвиг гипотетического усилителя можно представить в виде кривой, изображенной на рис. 4.83.

Рис. 4.83.

Проблема заключается в следующем: если этот усилитель включить, например по схеме повторителя, то возникнут автоколебания. Это связано с тем, что на некоторой частоте фазовый сдвиг при разомкнутой петле обратной связи достигает 180°, при этом коэффициент усиления еще превышает единицу (на этой частоте отрицательная обратная связь превращается в положительную). Этого достаточно для того, чтобы возникла автогенерация колебаний, так как на этой частоте любой сигнал будет сам себя наращивать, проходя по петле обратной связи.

Критерий устойчивости.Критерий устойчивости усилителя с обратной связью выглядит следующим образом: фазовый сдвиг усилителя при разомкнутой петле обратной связи не должен превышать 180° на частоте, при которой коэффициент передачи цепи обратной связи равен единице. Этот критерий трудней всего удовлетворить, когда усилитель включен как повторитель, так как при этом коэффициент передачи в петле обратной связи равен коэффициенту усиления при разомкнутой петле обратной связи, т. е. наибольшему значению. В операционном усилителе с внутренней коррекцией критерий устойчивости удовлетворяется даже в том случае, когда эти усилители включают по схеме повторителей; в них с помощью простой резистивной схемы обратной связи можно получить любое значение коэффициента усиления при замкнутой цепи обратной связи, при этом они будут работать устойчиво и в них не будут возникать колебания. Мы уже упомянули выше, что для этого намеренно смещают начало спада усиления таким образом, чтобы точка — 3 дБ лежала в области низких частот — обычно в диапазоне от 1 до 20 Гц. Покажем, как этого добиваются.

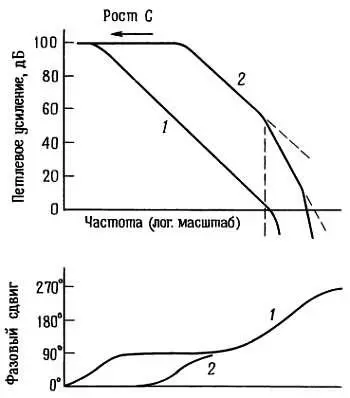

Однополюсная коррекция.Коррекция должна обеспечить, чтобы на всех частотах, на которых коэффициент передачи цепи обратной связи превышает единицу, фазовый сдвиг при разомкнутой петле обратной связи был меньше 180° (операционный усилитель можно использовать как повторитель, поэтому вместо петлевого усиления можно говорить о коэффициенте усиления при разомкнутой петле обратной связи). Для достижения этой цели проще всего включить в схему достаточную емкость, с помощью которой задать сопрягающую частоту и наклон характеристики, равный —6 дБ/октава. При этом коэффициент усиления при разомкнутой петле обратной связи должен снизиться до единицы на частоте, приблизительно соответствующей точке — 3 дБ на характеристике следующего «естественного» RС-фильтра. За счет этого в большей части полосы пропускания фазовый сдвиг при разомкнутой цепи обратной связи будет равен 90° и начнет приближаться к 180° только тогда, когда коэффициент усиления станет равным единице. Замысел иллюстрируется рис. 4.84.

Рис. 4.84.

Без коррекции коэффициент усиления при разомкнутой цепи обратной связи снижается, стремясь к единице, при этом вначале наклон характеристики равен — 6 дБ/октава, затем —12 дБ/октава и т. д. В результате, прежде чем коэффициент усиления станет равным единице, фазовый сдвиг будет составлять 180° или более. Если сместить начало первого спада характеристики в область более низких частот (сформировать «вершину» характеристики усилителя), то фазовый сдвиг превысит 90°, только когда коэффициент усиления разомкнутой петли обратной связи приблизится к единице. Таким образом, проиграв в усилении, можно выиграть в устойчивости. У каскада, на который нагружен дифференциальный усилитель, «естественная» сопрягающая частота обычно связана с эффектом Миллера, поэтому коррекция характеристики заключается просто в подключении дополнительной емкости обратной связи к транзистору второго каскада, при этом общий коэффициент усиления двух каскадов по напряжению равен g mХ с или g m /2π fС корр в диапазоне спада частотной характеристики усилителя (рис. 4.85).

Рис. 4.85. Классический входной каскад ОУ со схемой коррекции.

На практике в обоих каскадах можно использовать транзисторы, соединенные по схеме Дарлингтона. Если сместить характеристику так, чтобы коэффициенту усиления, равному единице, соответствовала точка —3 дБ начала второго участка спада усиления (—12 дБ/октава), то в худшем случае (для схемы повторителя) запас по фазе будет равен 45°, так как на частоте, соответствующей усилению —3 дБ, RС-фильтр вносит сдвиг по фазе на 45°. Следовательно, запас по фазе равен 180° — (90° + 45°), причем сдвиг фазы на 90° будет почти на всем участке характеристики после главного полюса.

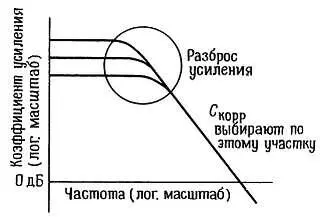

Коррекция, основанная на использовании эффекта Миллера, имеет то достоинство, что она нечувствительна к изменениям коэффициента усиления по напряжению с температурой или к технологическому разбросу значений коэффициента усиления: чем больше коэффициент усиления, тем в большей степени проявляется емкость обратной связи и тем сильнее смещается характеристика в область низких частот, а частота, соответствующая единичному усилению, сохраняется неизменной. При этом частота, соответствующая точке — 3 дБ, начиная с которой действует коррекция, не сохраняется постоянной, а фактически фиксируется частота, в которой характеристика пересекает ось единичного усиления (рис. 4.86).

Рис. 4.86.

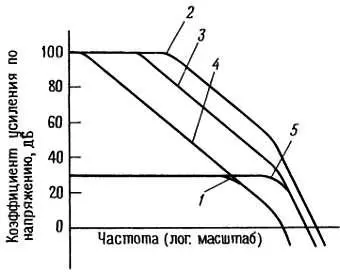

Нескорректированные операционные усилители.Если операционный усилитель используется в схеме, для которой коэффициент усиления при замкнутой петле обратной связи больше единицы (не повторитель), то нет необходимости столь сильно смещать вершину характеристики (соответствующую «граничной» частоте фильтра низкой частоты) в область низких частот, так как критерий устойчивости в этом случае выполнить легче из-за меньшей величины коэффициента передачи обратной связи (рис. 4.87).

Рис. 4.87.
