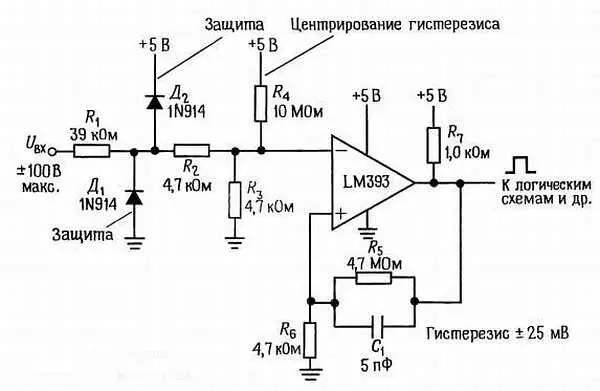

Схема, изображенная на рис. 4.78, формирует прямоугольные колебания для логических схем семейства ТТЛ (имеющих входной диапазон от 0 до +5 В) из входного сигнала переменного тока любой амплитуды, не превышающей 100 В. Резистор R 1 в сочетании с диодами Д 1 и Д 2 ограничивает размах входного сигнала значениями —0,6 и +5,6 В. Резистивный делитель R 2R 3 нужен для того, чтобы ограничить отрицательные значения напряжения на уровне —0,3 В, как это требуется для компаратора типа 393. Резисторы R 5 и R 6 определяют ширину петли гистерезиса, а резистор R 4 необходим для установки порогов срабатывания триггера симметрично относительно земли.

Входное сопротивление сохраняет почти постоянное значение, так как величина сопротивления R 1 велика по сравнению с сопротивлениями других резисторов входного делителя. Интегральная схема типа 393 использована потому, что на ее входах напряжение может изменяться вплоть до потенциала земли, а это позволяет работать с одним источником питания.

Упражнение 4.14.Убедитесь в том, что срабатывание триггера Шмитта происходит на уровнях +25 мВ.

Рис. 4.78. Детектор нулевого уровня с защитой входа.

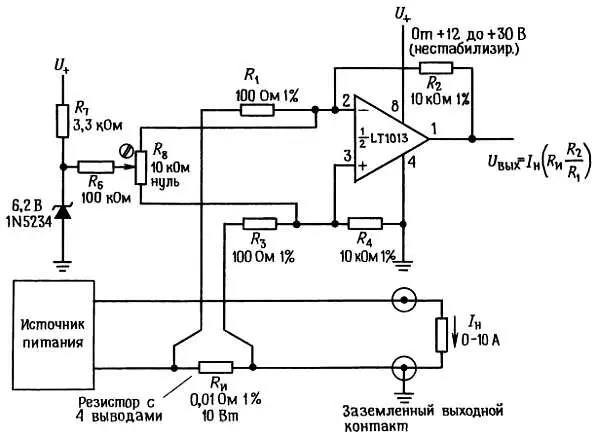

В схеме, представленной на рис. 4.79, выходное напряжение пропорционально току в нагрузке. Нагрузка используется в стабилизаторах тока, измерительных схемах и в ряде других случаев. Напряжение на резисторе R и , имеющем 4 вывода, изменяется от нуля до 0,1 В, при этом возможно появление синфазных помех, обусловленных резистивными эффектами в заземлении кабеля (обратите внимание, что источник питания на выходе заземлен). По этой причине ОУ включен как дифференциальный усилитель с коэффициентом усиления, равным 100. Напряжение сдвига регулируется с помощью внешнего резистора R в , так как в ОУ типа LT1013 нет внутренней схемы регулировки сдвига (в ОУ типа LT1006 такая схема есть). Для регулировки можно использовать стабилитрон, который обеспечивает стабильность эталонного напряжения порядка нескольких процентов, так как при настройке схемы нужна небольшая коррекция напряжения (по крайней мере, на это надо рассчитывать). Для работы с одним источником был выбран ОУ типа 358, так как на его входах и выходе напряжение может изменяться до потенциала земли.

Напряжение U + может быть нестабилизированным, величина коэффициента ослабления влияния напряжения источника питания (КОНП) более чем достаточна и составляет в данном случае 100 дБ (типичное значение).

Рис. 4.79. Усилитель для измерения тока в цепях большой мощности.

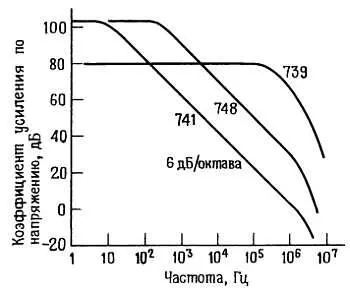

Если попытаться графически изобразить зависимость коэффициента усиления по напряжению при разомкнутой петле обратной связи от частоты для нескольких операционных усилителей, то получим кривые, подобные показанным на рис. 4.80.

Рис. 4.80.

Даже поверхностный взгляд на представленные диаграммы Боде (кривые зависимости коэффициента усиления и фазы от частоты с использованием логарифмического масштаба) позволяет сделать заключение, что операционный усилитель типа 741 хуже остальных, так как с увеличением частоты его коэффициент усиления при разомкнутой цепи обратной связи уменьшается очень быстро. На самом деле такой спад усиления получают намеренно, и характеристика операционного усилителя совпадает с характеристикой RС-фильтра низких частот, имеющей спад —6 дБ/октава. Операционный усилитель типа 748 подобен операционному усилителю типа 741, но не скорректирован (как и ОУ типа 739). В операционных усилителях бывает предусмотрена внутренняя коррекция, кроме того, промышленность выпускает и нескорректированные ОУ; познакомимся с некоторыми методами частотной коррекции.

В операционном усилителе (а в общем, в любом многокаскадном усилителе), начиная с некоторой частоты наблюдается спад коэффициента усиления, обусловленный тем, что усилительный каскад для сигналов, поступающих от источника, имеющего конечный импеданс, является емкостной нагрузкой, и, таким образом, каскад эквивалентен фильтру низких частот. Например, часто входной каскад представляет собой дифференциальный усилитель с нагрузкой в виде токового зеркала (см. схему LM358, изображенную на рис. 4.54), который работает на второй каскад, представляющий собой схему с общим эмиттером. Теперь допустим, что конденсатор, обозначенный на схеме как С к , исключен. Высокий выходной импеданс входного каскада, а также емкость перехода С вх. э и емкость обратной связи С к6 (вспомните эффект Миллера, разд. 2.19 и 13.04 ) последующего каскада образуют фильтр низкой частоты. Точка — 3 дБ на характеристике этого фильтра лежит в диапазоне от 100 Гц до 10 кГц.

Уменьшение реактивного сопротивления конденсатора при увеличении частоты вызывает появление спада характеристики с наклоном 6 дБ/октава. На достаточно высоких частотах (которые могут не превышать 1 кГц) импеданс коллекторной нагрузки имеет емкостной характер, в связи с этим Κ U= g mХ с, т. е. спад усиления пропорционален 1/ f . Кроме того, выходной сигнал будет сдвинут по фазе на 90° относительно входного. (Спаду усиления соответствует нижний участок («хвост») характеристики RС-фильтра низкой частоты, в котором сопротивление R есть эквивалентное выходное сопротивление источника, к которому подключена емкостная нагрузка. Однако в схеме не обязательно должны присутствовать реальные резисторы.)

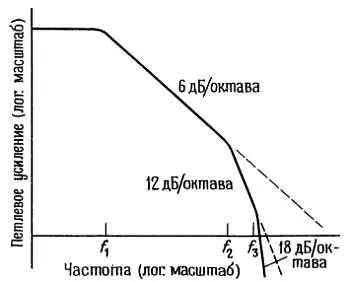

В многокаскадном усилителе на высоких частотах на характеристике усилителя появляются дополнительные точки перегиба, обусловленные тем, что другие усилительные каскады также начинают проявлять свойства фильтров низкой частоты. Зависимость коэффициента усиления всей многокаскадной схемы при разомкнутой цепи ОС от частоты показана на рис. 4.81.

Рис. 4.81.

Спад коэффициента усиления при разомкнутой петле ОС определяется величиной — 6 дБ/октава и начинается на некоторой сравнительно невысокой частоте f 1 . Он обусловлен емкостным характером нагрузки выхода первого каскада. Спад с таким углом наклона продолжается до тех пор, пока на частоте f 2 не начнет проявлять себя собственная RС-цепь следующего каскада. Начиная с этой точки, спад определяется величиной —12 дБ/октава и т. д.
