Некоторые интересные особенности: входной резистор сопротивлением 10 МОм нельзя считать большим, так как ток смещения для ОУ типа 411 составляет 25 пА (ошибка 0,3 мВ при разомкнутом входе). Резистор R 2 в сочетании с диодами Д 1 и Д 2 ограничивает напряжение на входе ОУ значениями от U_ до U + +0,7 В. Диод Д 3 сдвигает напряжение фиксации к U_ +0,7 В, так как диапазон синфазного сигнала ограничен значением U_ (если сигнал выходит за этот предел, то фаза выходного сигнала меняется на противоположную). При использовании показанных на схеме компонентов защиты входной сигнал может изменяться в диапазоне ± 150 В, не причиняя схеме вреда.

Упражнение 4.12.Проверьте, что коэффициент усиления схемы имеет указанное значение. Как работает схема переменного сдвига?

На рис. 4.75 показана схема, заимствованная из рекомендаций по применению ИС нескольких фирм-изготовителей.

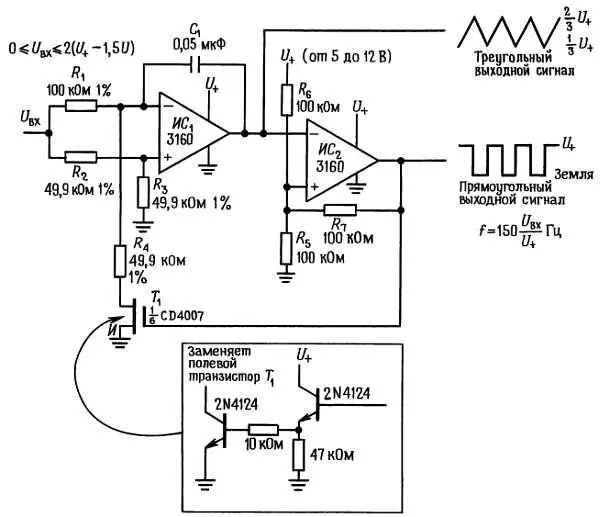

Рис. 4.75. Генератор, управляемый напряжением.

ИС 1 представляет собой интегратор, который устроен таким образом, что ток заряда С 1 ( U вх /200 кОм) изменяет свой знак, а не амплитуду в зависимости от состояния транзистора Т 1 (находится в режиме проводимости или отсечки). Схема ИС 2 образует триггер Шмитта с пороговыми уровнями, равными 1/3 U + и 2/3 U_ . Транзистор Т 1 - это n -канальный полевой МОП-транзистор, который выполняет здесь роль переключателя; его использовать проще, чем схему на биполярных транзисторах, выполняющую такие же функции, но на всякий случай здесь же показана схема с использованием транзисторов n-p-n -типа. И в том, и в другом случае нижний конец резистора R 4 заземлен при высоком уровне напряжения на выходе и разомкнут при низком уровне на выходе.

Особенность этой схемы состоит в том, что она запитана от единственного источника положительного напряжения. В ИС типа 3160 (отличается от 3130 наличием внутренней коррекции) в качестве выходных используются полевые транзисторы, благодаря которым напряжение на выходе изменяется в пределах между потенциалом земли и U + ; при этом пороговые уровни в триггере Шмитта задаются точно и не имеют погрешности смещения, как это происходит при использовании в ОУ обычного выходного каскада, у которого пределы изменения выходного сигнала не заданы точно. В приведенной схеме частота и амплитуда треугольного сигнала стабильны. Обратите внимание, что частота зависит от отношения U вх / U + ; это значит, что если напряжение U вх формируется из напряжения U + с помощью резистивного делителя (образованного, например, некоторым резистивным преобразователем), то входная частота не будет изменяться с изменением U + , а только с изменением сопротивления.

Упражнение 4.13.Покажите, что выходная частота определяется выражением f(Гц) = 150 Uвх / U+ . Заодно проверьте, чему равны пороги в триггере Шмитта и токи в интеграторе.

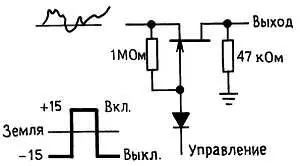

В гл. 3 мы более или менее подробно рассмотрели линейные переключатели на полевых МОП-транзисторах. В качестве линейных переключателей можно также использовать полевые транзисторы с p-n -переходом. Однако в связи с тем что затвор не должен проводить ток, нужно проявлять особое внимание к сигналам, поступающим на него. Типичная схема показана на рис. 4.76.

Рис. 4.76.

Для того, чтобы транзистор находился в режиме отсечки, потенциал затвора поддерживается на уровне ниже потенциала земли. Это значит, что если входной сигнал становится отрицательным, потенциал затвора должен быть меньше самого отрицательного значения входного сигнала по крайней мере на величину U отс . Для того чтобы транзистор перешел в состояние проводимости, потенциал управляющего входа должен стать более положительным, чем самое большое положительное значение входного сигнала. При этом диод смещается в обратном направлении, а напряжение на затворе устремляется к значению напряжения истока через резистор 1 МОм.

Эта схема, конечно, нескладна, и может быть поэтому в линейных преобразователях чаще используют полевые МОП-транзисторы. Однако если воспользоваться операционным усилителем, то можно сделать красивый линейный переключатель и на основе полевого транзистора с р-n -переходом. В этом случае на суммирующем переходе инвертирующего усилителя можно подключить исток транзистора к мнимому потенциалу земли. Теперь для того, чтобы включить транзистор, достаточно сделать напряжение на затворе равным потенциалу земли. Еще одно преимущество такой схемы состоит в том, что она обеспечивает возможность полного устранения ошибок, обусловленных конечной величиной сопротивления R вкл и его нелинейностью. На рис. 4.77 представлена эта схема.

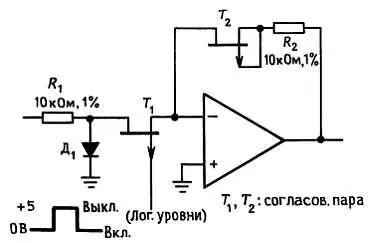

Рис. 4.77. Переключатель на полевых транзисторах с p-n-переходом, использующий в своем составе ОУ, с компенсацией R вкл.

Следует особо отметить два свойства этой схемы: (а) Когда транзистор Т 1 находится в состоянии ВКЛ (затвор заземлен), схема представляет собой инвертор с идентичными импедансами во входной цепи и в цепи обратной связи. В результате устраняются все эффекты, связанные с конечным или нелинейным сопротивлением транзистора в состоянии ВКЛ, при условии, что полевые транзисторы согласованы по R вкл . (б) Вследствие низкого значения напряжения отсечки транзисторов схема хорошо работает, если управляющий сигнал лежит в пределах от нуля до +5 В, что как раз соответствует уровням для стандартных цифровых логических схем (см. гл. 8 и 9 ). Если исток транзистора Т 1 подключен к мнимой земле (суммирующий вход), то инвертирующая конфигурация упрощает работу схемы, так как в состоянии ВКЛ на исток Т 1 не поступает никаких сигналов. Когда Т 1 находится в состоянии ВЫКЛ, диод Д 1 препятствует включению транзистора при положительных входных сигналах. Когда переключатель закрыт, влияние диода Д 1 никак не сказывается.

Существуют p -канальные полевые транзисторы с p-n -переходом с низкими напряжениями отсечки, удобной конфигурации и с приемлемой ценой. Например, в семейство IH5009-IH5024 входят такие схемы, в которых в одном транзисторном корпусе размещаются четыре полевых транзистора плюс один полевой транзистор для устранения ошибок; для них R вкл составляет 100 Ом, а цена не превышает двух долларов. Подключите еще ОУ и несколько резисторов и вы получите мультиплексор на 4 входа. Следует отметить, что подобный трюк с R вкл можно проделать и в переключателе на полевых МОП-транзисторах.
