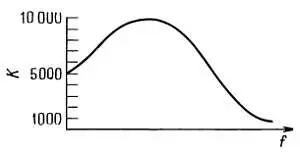

Коэффициент усиления по напряжению при замкнутой цепи обратной связи представляет собой величину, обратную коэффициенту передачи делителя напряжения. В том случае когда коэффициент А ограничен, обратная связь все равно уменьшает влияние изменений А (происходящих под воздействием частоты, температуры, величины сигнала и т. п.). Допустим, например, что зависимость коэффициента А от частоты можно представить в виде графика, показанного на рис. 4.67.

Рис 467 Усилитель с такой характеристикой без всякого сомнения можно - фото 381

Рис. 4.67.

Усилитель с такой характеристикой, без всякого сомнения, можно отнести к числу плохих (коэффициент усиления изменяется в 10 раз). Представим, что мы ввели обратную связь и В = 0,1 (подойдет простой делитель напряжения). Коэффициент усиления при замкнутой цепи обратной связи изменяется от 1000/[1 + (1000·0,1)] или 9,9 до 10 000/[1 + (10 000·0,1)], или 9,99. В том же диапазоне частот изменение коэффициента усиления составляет всего 1 %. Если пользоваться терминологией, принятой в технике звуковых частот, то неравномерность характеристики усилителя без обратной связи в полосе частот составляет +10 дБ, а при наличии обратной связи неравномерность характеристики составляет всего ± 0,04 дБ. Если включить последовательно три таких каскада, то коэффициент усиления вновь будет равен 1000, а неравномерность остается почти такой же малой, как у одного каскада с обратной связью. Подобная задача (а именно необходимость получения плоской характеристики телефонного усилителя) привела к изобретению отрицательной обратной связи. Изобретатель Гарольд Блэк писал (журнал Electrical Engineering , 53, 114 (1934)): «Установлено, что если взять усилитель, коэффициент усиления которого больше, чем нужно, скажем на 40 дБ (10 000-кратный запас по мощности), а затем подключить к нему цепь обратной связи таким образом, чтобы погасить избыточное усиление, то оказывается, что постоянство усиления заметно улучшается, а линейность увеличивается».

Если взять производную от G по А ( dG / dA ), то нетрудно показать, что уменьшение относительных изменений коэффициента усиления при замыкании петли обратной связи определяется величиной коэффициента грубости: ΔК/ К= [1/(1 + АВ)] ΔА/ А. Следовательно, для получения хорошей характеристики необходимо, чтобы коэффициент петлевого усиления АВ был значительно больше единицы. Это равносильно условию, согласно которому коэффициент усиления при разомкнутой петле обратной связи должен быть намного больше, чем коэффициент усиления при замкнутой петле обратной связи.

Увеличение стабильности сопровождается уменьшением нелинейности, которая определяется изменениями коэффициента усиления в зависимости от уровня сигнала.

Входной импеданс.При построении схемы с обратной связью из входного напряжения или тока вычитается некоторая часть, пропорциональная выходу (такую обратную связь называют соответственно последовательной или параллельной обратной связью). Например, в неинвертирующем ОУ часть выходного напряжения вычитается из дифференциального напряжения, действующего на входе, а в инвертирующем происходит вычитание части входного тока. В этих двух случаях обратная связь противоположным образом влияет на входной импеданс.

Обратная связь со сложением напряжения увеличивает входной импеданс при замкнутой петле обратной связи в (1 + АВ ) раз (по сравнению с разомкнутой схемой), в то же время обратная связь со сложением тока уменьшает его во столько же раз. При стремлении коэффициента передачи петли обратной связи к бесконечности входной импеданс (со стороны входа усилителя) стремится к бесконечности или к нулю соответственно. Это и понятно, так как обратная связь со сложением напряжения стремится вычесть из входного такой сигнал, что в результате падение напряжения на входном сопротивлении усилителя будет меньше в АВ раз; это своего рода следящая связь. Обратная связь со сложением тока уменьшает сигнал на входе усилителя, подавляя его током, текущим по цепи обратной связи.

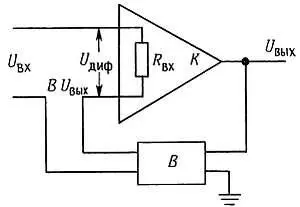

Посмотрим, как обратная связь меняет действующее значение входного импеданса на примере обратной связи со сложением напряжений. Аналогичные рассуждения вы можете провести и для второго случая. Используем модель ОУ с конечным входным сопротивлением (рис. 4.68).

Рис 468 Входное напряжение U вх уменьшается на величину ВU вых и на - фото 382

Рис. 4.68.

Входное напряжение U вх уменьшается на величину ВU вых , и на выходах усилителя действует дифференциальное напряжение U диф= U вхВU вых. Входной ток при этом равен

Отсюда действующее значение входного сопротивления равно R вх U вх I вх 1 - фото 383

Отсюда действующее значение входного сопротивления равно

R' вх= U вх/ I вх= (1 + AB) R вх

Классическая схема неинвертирующего ОУ с обратной связью имеет точно такой вид, как показано на рис. 4.69.

Рис 469 Для этой схемы В R 1 R 1 R 2 коэффициент усиления по - фото 384

Рис. 4.69.

Для этой схемы В= R 1/( R 1+ R 2), коэффициент усиления по напряжению определяется выражением Κ U= 1 + R 2/ R 1, для идеального случая коэффициент усиления по напряжению при разомкнутой цепи обратной связи А равен бесконечности и входной импеданс также равен бесконечности. Для конечного коэффициента передачи в петле обратной связи справедливы выражения, полученные выше.

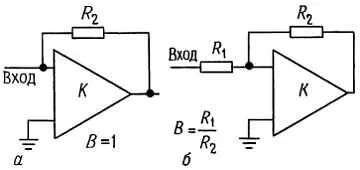

Схема инвертирующего ОУ отличается от схемы неинвертирующего ОУ и анализировать ее следует отдельно. Лучше всего рассматривать ее как сочетание входного резистора, управляющего схемой с обратной связью со сложением тока (рис. 4.70).

Рис 470 Входной и выходной импедансы усилителя с передаточным - фото 385

Рис. 4.70. Входной и выходной импедансы усилителя с передаточным сопротивлением, Z вх= R 2/(1 + k), Z вых= Ζ (без ОС)/(1 + А) ( а); инвертирующего усилителя, Z вх= R 1+ R 2/(1 + А), Z вых= Ζ (без ОС)/(1 + АB), В= R 1/( R 1+ R 2).

В случае обратной связи со сложением тока (параллельной) на входе усилителя (инвертирующем) суммируются ток из цепи обратной связи и входной ток (такой усилитель является фактически усилителем с передаточным сопротивлением; он преобразует входной ток в выходное напряжение). Обратная связь уменьшает импеданс со стороны «суммирующего входа» R 2 в (1 + А ) раз (попробуйте это доказать). При очень больших значениях коэффициента передачи в петле обратной связи (например, в ОУ) входной импеданс уменьшается до долей ома, что является хорошей характеристикой для усилителей с токовым входом. В качестве примеров можно привести усилитель фотометра ( разд. 4.22 ) и логарифмический преобразователь ( разд. 4.14 ).
