Подобную схему мы уже рассматривали выше, когда знакомились с преобразователями тока в напряжение. В связи с тем, что схему солнечной батареи можно с успехом использовать в портативных приборах для измерения светового потока, а также потому, что выходное напряжение может быть только положительным, само собой напрашивается желание использовать для этой схемы один источник питания в виде электрической батарейки. Резистор R 1 устанавливает размах выходного напряжения равным 5 В при входном фототоке величиной 0,5 мкА. В этой схеме нет необходимости регулировки напряжения смещения, так как неотрегулированное смещение величиной 10 мВ соответствует пренебрежимо малому показанию фотометра, величиной 0,2 % полного размаха шкалы. Интегральная схема типа TLC251 представляет собой недорогой микромощный (питающий ток равен 10 мкА) ОУ на КМОП-транзисторах, в котором размах входного и выходного напряжения ограничен отрицательным значением напряжения питания. Благодаря небольшому входному току (типичное значение — 1 пА при комнатной температуре), эта схема подходит для приложений, подобных описанному здесь, в которых используется слабый ток. Отметим, что при использовании биполярного ОУ схема будет лучше работать при низких уровнях света, если фотодиод подключить так, как показано на рис. 4.94, л .

Если вы имеете дело с операционными усилителями с одним источником питания, будьте внимательны к заявлениям о выходном размахе, ограниченном отрицательным значением напряжения питания (потенциалом земли). На самом деле существуют четыре типа выходных каскадов, выходной размах которых ограничен потенциалом земли, но все они обладают разными свойствами (рис. 4.56): ( а ) операционные усилители с КМОП-транзисторами на выходе на самом деле обеспечивают размах, ограниченный значениями питающих напряжений; такой каскад может дотянуть выходное напряжение до потенциала земли, даже если схема отбирает небольшой ток . В качестве примера назовем схемы типа ICL76xx, LMC660 и СА5160. ( б ) Аналогично ведут Обратная связь и операционные усилители 243 себя операционные усилители с транзистором с общим эмиттером n-р-n-типа , на который подан потенциал земли, т. е. выходное напряжение ограничено потенциалом земли, даже если отбирается ток. Примерами служат схемы типа LMIO, СА5422 и LT1013/14. Оба типа выходных каскадов могут, конечно, работать на разомкнутую схему или на нагрузку, которая отбирает ток на землю. ( в ) В некоторых ОУ, таких как 358 или 324, используется подключенный к «земле» повторитель р-n-р -типа, (размах которого ограничен потенциалом земли в пределах нескольких падений напряжения на диоде), соединенный параллельно со схемой на транзисторах n-р-n -типа, потребляющей ток (отбирающей ток на землю). В схеме типа 358 внутренний потребляемый ток установлен равным 50 мкА. В этой схеме размах выходного напряжения ограничен точно потенциалом земли при условии, что отбираемый из нагрузки ток не превышает 50 мкА. Если же нагрузка порождает больший ток, то выходной размах ограничен потенциалом земли в пределах падения напряжения на диоде.

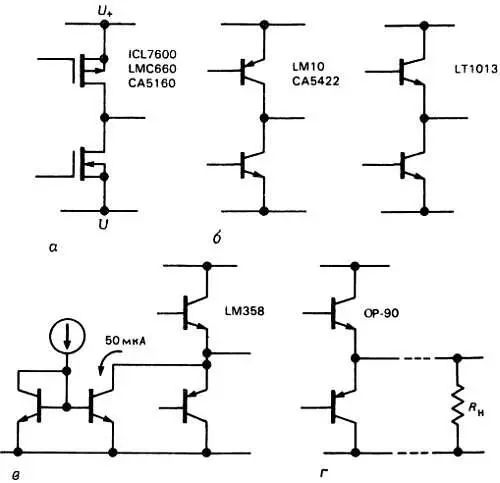

Рис. 4.56. Выходные каскады, используемые в ОУ с одним источником питания.

Как и прежде, выходная схема этого типа успешно работает источником тока на заземленную нагрузку (как в примере с фотометром). ( г ) И наконец, в некоторых ОУ с одним источником питания (например, типа ОР-90) используется подключенный к «земле» повторитель р-n-р -типа без параллельного потребителя тока. Такой выходной каскад может иметь размах, ограниченный потенциалом земли только в том случае, если нагрузка «помогает», потребляя ток, т. е. подключена к земле. Если вы захотите использовать такой ОУ с нагрузкой, которая представляет собой источник тока, вам придется включить в схему внешний резистор, связанный с «землей» (рис. 4.57).

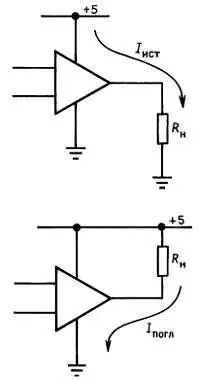

Рис. 4.57. Подключение нагрузки к ОУ с одним источником питания. Для всех вариантов схем с одним источником питания ( а- г) размах выходного напряжения ограничен потенциалом земли, при условии, что схема является источником тока. Для некоторых вариантов схем ( аи б) размах выходного напряжения ограничен потенциалом, близким к потенциалу земли, при этом схемы потребляют ток средней или значительной величины; схема в может потреблять ток величиной до 50 мкА, а для схемы гтребуется нагрузочный резистор, соединенный с землей, тогда схема будет работать с напряжением, близким к потенциалу земли.

Предостережение: было бы неправильно считать, что выходной размах любого ОУ можно ограничить отрицательным значением напряжения питания, если подключить внешний потребитель тока. В большинстве случаев схема, управляющая выходным каскадом не допускает этого. Внимательно изучайте документацию на схему!

Пример: усилитель постоянного тока с одним источником питания. На рис. 4.58 показан типичный неинвертирующий усилитель с одним источником питания, предназначенный для усиления входного сигнала положительной полярности.

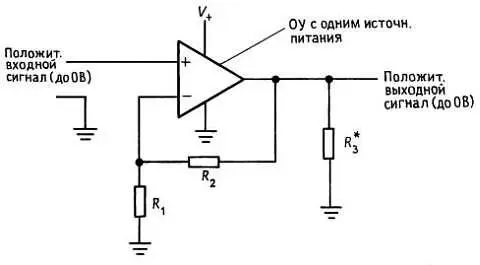

Рис. 4.58. Усилитель постоянного тока с одним источником питания.

Входное, выходное напряжение и положительное напряжение питания измеряются относительно потенциала земли, которая служит в качестве отрицательного напряжения питания для ОУ. Выходной «спускающий» резистор может потребоваться только в усилителях, отнесенных нами к первому типу, для обеспечения размаха, ограниченного потенциалом «земли»; эту функцию может выполнить цепь обратной связи или сама нагрузка. Важный момент: запомните, что выходное напряжение не может быть отрицательным; следовательно, этот усилитель нельзя использовать, скажем, для звуковых радиосигналов переменного тока. Операционные усилители с одним источником питания незаменимы в оборудовании, использующем питание от батареек. К этой теме мы еще обратимся в гл. 14 .

Очень часто бывает нужно установить, какой из двух сигналов больше, или определить, когда сигнал достигнет заданного значения. Например, при генерации треугольных колебаний через конденсатор пропускают положительный или отрицательный ток, полярность тока изменяют в тот момент, когда амплитуда достигает заданного пикового значения.
