Резистор и конденсатор выбраны так: R = 10 МОм и С = 10 мкФ; для такой схемы дрейф не превышает 0,005 В за 1000 с. Если остаточный дрейф по-прежнему слишком велик для конкретного случая использования интегратора, то к конденсатору С следует подключить большой резистор R 2 , который обеспечит стабильное смещение за счет обратной связи по постоянному току. Такое подключение приведет к ослаблению интегрирующих свойств на очень низкой частоте: f < 1/ R 2С . На рис. 4.48 показаны интеграторы, в которых использованы переключатели для сброса на полевых транзисторах и резистор стабилизации смещения.

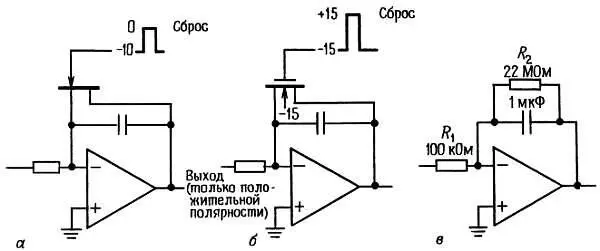

Рис. 4.48. Интеграторы на основе ОУ с переключателями для сброса.
В схемах такого типа может потребоваться резистор обратной связи с очень большим сопротивлением. На рис. 4.49 показан прием, с помощью которого большое эффективное значение сопротивления обратной связи создается за счет резисторов с относительно небольшими сопротивлениями.

Рис. 4.49.
Представленная цепь обратной связи работает как один резистор с сопротивлением 10 МОм в стандартной схеме инвертирующего усилителя с коэффициентом усиления по напряжению, равным — 100. Достоинство этой схемы состоит в том, что она позволяет использовать удобные сопротивления резисторов и не создает опасности из-за влияния паразитной емкости, которую всегда нужно учитывать при работе с большими резисторами. Отметим, что в схеме идеального преобразователя тока в напряжение ( разд. 4.09 ) описанный выше прием может привести к увеличению эффективного входного напряжения сдвига.
Например, если схема, показанная на рис. 4.49, подключена к источнику с большим импедансом (скажем, на вход поступает ток от фотодиода и входной резистор опущен), то выходной сдвиг будет в 100 раз превышать U сдв . Если в той же схеме есть резистор обратной связи величиной 10 МОм, то выходное напряжение равно U сдв (сдвигом, обусловленным входным током, можно пренебречь).
Схемная компенсация утечки полевого транзистора.Рассмотрим интегратор с переключателем на полевом транзисторе (рис. 4.48). Ток утечки перехода сток-исток протекает через суммирующий переход даже в том случае, когда полевой транзистор находится в состоянии ВЫКЛ. Эта ошибка может быть преобладающей в интеграторе в случае использования операционного усилителя с очень малым входным током и конденсатора с небольшой утечкой. Например, превосходный «электрометрический» ОУ типа AD549 со входами на полевых транзисторах обладает входным током величиной 0,06 пА (максимум), а высококачественный металлизированный тефлоновый или полистироловый конденсатор емкостью 0,01 мкФ обладает сопротивлением утечки величиной 10 7МОм (минимум). При таких условиях интегратор, без учета схемы сброса, поддерживает на суммирующем переходе прямой ток величиной ниже 1 пА (для худшего случая, когда выходной сигнал составляет 10 В двойной амплитуды), что соответствует величине изменения dU / dt на выходе, равной 0,01 мВ/с. Для сравнения посмотрите, чему равна утечка такого популярного МОП-транзистора, как например 2N4351 (в режиме обогащения). При U ист_сток = 10 В и U затв_ист = 0 В максимальный ток утечки равен 10 нА. Иными словами, утечка полевого транзистора в 10000 раз больше, чем утечка всех остальных элементов, взятых вместе.

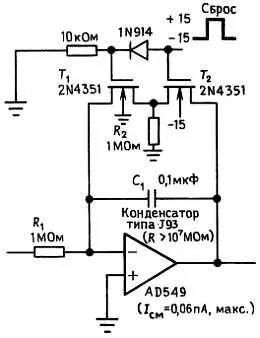

На рис. 4.50 показано интересное схемное решение.

Рис. 4.50.
Оба n -канальных МОП-транзистора переключаются вместе, однако транзистор Т 1 переключается тогда, когда напряжение на затворе равно нулю и +15 В, при этом в состоянии ВЫКЛ (напряжение на затворе равно нулю) утечка затвора (а также утечка перехода сток-исток) полностью исключается. В состоянии ВКЛ конденсатор, как и прежде, разряжается, но при удвоенном R вкл . В состоянии ВЫКЛ небольшой ток утечки транзистора Т 2 через резистор R 2 стекает на землю, создавая пренебрежимо малое падение напряжения. Через суммирующий переход ток утечки не протекает, так как к истоку, стоку и, подложке транзистора Т 1 приложено одно и тоже напряжение. Сравните эту схему со схемой пикового детектора с нулевой утечкой, приведенной на рис. 4.40.
Дифференциаторы подобны интеграторам, в них только меняются местами резистор R и конденсатор С (рис. 4.51).

Рис. 4.51.
Инвертирующий вход ОУ заземлен, поэтому изменение входного напряжения с некоторой скоростью вызывает появление тока I= C( dU вх/ dt), а следовательно, и выходного напряжения U вх = — RC( dU вх/ dt). Дифференциаторы имеют стабилизированное смещение, неприятности создают обычно шумы и нестабильность работы на высоких частотах, что связано с большим усилением ОУ и внутренними фазовыми сдвигами. В связи с этим следует ослаблять дифференцирующие свойства схемы на некоторой максимальной частоте. Обычно для этого используют метод, который показан на рис. 4.52.

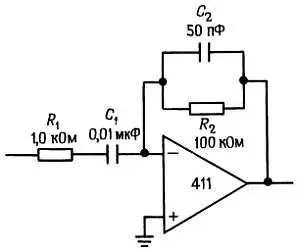

Рис. 4.52.
Компоненты R 1 и С 2 , с помощью которых создается спад, выбирают с учетом уровня шума и ширины полосы пропускания ОУ. На высоких частотах благодаря резистору R 1 и конденсатору С 2 схема начинает работать как интегратор.
Работа ОУ с одним источником питания
Для работы операционного усилителя не требуется иметь стабилизированные источники питания +15 В. Можно использовать расщепленные источники более низкого напряжения или несимметричные источники (например, +12 В и -3 В), которые обеспечивают полный диапазон напряжения питания ( U +—U_ ), согласно спецификации ОУ (см. табл. 4.1). Часто подходящими оказываются нестабилизированные источники напряжения, так как благодаря отрицательной обратной связи обеспечивается высокое значение коэффициента ослабления влияния напряжения источника питания (для ОУ типа 411 типичным является значение 90 дБ). Во многих случаях бывает удобно, чтобы ОУ работал от одного источника питания, например +12 В. Это можно делать и с обычным ОУ, создав «искусственное опорное напряжение» относительно земли, если позаботиться об обеспечении минимально необходимого питания, обеспечивающего диапазоны выходного и входного синфазного напряжения. В некоторых современных операционных усилителях во входной и выходной диапазоны входит и напряжение отрицательного источника (т. е. потенциал земли при работе с одним источником питания). Для таких ОУ возможность работы с одним источником особенно заманчива благодаря простоте. Однако имейте в виду, что наиболее распространено использование расщепленных симметричных источников питания.
