Пауль Хоровиц - Искусство схемотехники. Том 1 [Изд.4-е]

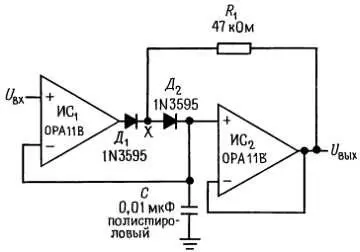

Рис. 4.40.

Как и прежде, напряжение на конденсаторе повторяет входное колебание на интервале его увеличения: интегральная схема ИС 1 заряжает конденсатор через оба диода, а выходное напряжение схемы ИС 2 не оказывает на этот процесс никакого влияния. Когда значение входного напряжения становится меньше пикового, ИС 1переходит в режим насыщения, а ИС 2 поддерживает напряжение в точке X равным напряжению на конденсаторе и полностью устраняет утечку в диоде Д 2 . Небольшой ток утечки диода Д 1 протекает через резистор R 1 и создает на нем пренебрежимо малое падение напряжения. Безусловно, оба ОУ должны иметь очень малые токи смещения. Неплохо остановить свой выбор на ОУ типа ОРА111В, в котором высокая точность ( U см = 250 мкВ, максимальное значение) сочетается с небольшим входным током (1 пА, максимальное значение). Эта схема является аналогом схемы защиты, используемой для высокоомных или малосигнальных измерений. Отметим, что входные ОУ в рассмотренных схемах пиковых детекторов большую часть времени находятся в режиме отрицательного насыщения и выходят из него, только при условии, что уровень сигнала на входе превысил пиковое напряжение, сохраненное конденсатором. Однако, судя по схеме активного выпрямителя ( разд. 4.10 ), выход из насыщения может занять существенное время (например, для схемы типа LF411 он составляет 1–2 мкс). В связи с этим может получиться так, что круг ваших интересов будет ограничен только операционными усилителями с высокой скоростью нарастания.

Сброс пикового детектора.На практике обычно желательно тем или иным способом производить сброс выхода пикового детектора. Один из способов состоит в подключении к выходу схемы резистора, благодаря которому напряжение на выходе затухает с постоянной времени RC. При этом схема «запоминает» только последние пиковые значения. Более совершенный способ состоит в подключении к конденсатору С транзисторного переключателя; выход схемы сбрасывается в нуль за счет поданного на базу короткого импульса. Как показано на рис. 4.38 к конденсатору можно подключить n -канальный полевой МОП-транзистор; в тот момент, когда потенциал затвора становится положительным, конденсатор сбрасывается в нуль.

Схеме детекторного повторителя близка схема выборки-запоминания. Эти схемы широко распространены в цифровых системах, где требуется осуществлять преобразование аналоговых напряжений в цифровые значения, с которыми работает компьютер. Чаще всего производится захват и фиксация напряжения (напряжений), само же преобразование выполняется в дальнейшем. Основными компонентами схемы выборки-запоминания являются операционный усилитель и переключатель на полевом транзисторе; суть схемы поясняет рис. 4.41, а ).

ИС 1 — это повторитель, предназначенный для формирования низкоомного отображения входного сигнала. Транзистор Т 1 пропускает сигнал во время «выборки» и блокирует его прохождение в момент «запоминания». Конденсатор С запоминает сигнал таким, как он был в момент выключения транзистора Т 1. ИС 2 — это повторитель с большим входным импедансом (со входами на полевых транзисторах), благодаря чему минимизируется ток через конденсатор во время «запоминания».

Величина С выбирается, исходя из компромисса: ток утечки в Т 1 и повторителе вызывает спад напряжения на конденсаторе С во время запоминания в соответствии с выражением dU/ dt= I утечки/ С. В связи с этим для минимизации спада конденсатор С должен быть большим. Однако, сопротивление транзистора Т 1 во включенном состоянии образует в сочетании с конденсатором С фильтр низких частот. В связи с этим конденсатор С должен быть небольшим, тогда высокочастотные сигналы не будут искажаться. ИС 1 должна обеспечивать ток заряда конденсатора C— I= CdU/ dtи должна обладать достаточной скоростью нарастания для повторения входного сигнала. На практике скорость нарастания всей схемы обычно ограничивается выходным током ИС 1 и сопротивлением транзистора Т 1 во включенном состоянии.

Упражнение 4.8.Допустим, что схема ИС1 дает выходной ток, равный 10 мА; С = 0,01 мкФ. При какой максимальной скорости нарастания сигнала на входе схема может в точности повторять входной сигнал? Чему равна выходная ошибка, если сопротивление транзистора Т1 во включенном состоянии составляет 50 Ом, а входной сигнал нарастает со скоростью 0,1 В/мкс? Чему равна скорость спада в состоянии «запоминания», если ток утечки транзистора Т1 и ИС2 составляет 1 нА?

Как в схеме выборки-запоминания, так и в схеме пикового детектора ОУ управляет емкостной нагрузкой. При разработке подобных схем помните, что для них нужен ОУ, обладающий стабильностью при единичном коэффициенте усиления и емкостной нагрузке. Некоторые ОУ (например, типа LF355/6) предназначены специально для работы непосредственно на большую емкостную нагрузку (0,01 мкФ). Другие практические приемы мы обсудим в разд. 7.07 (см. рис. 7.17).

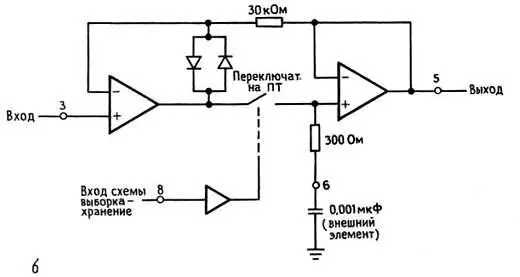

Разрабатывать схемы выборки-запоминания нет необходимости, т. к. промышленность выпускает прекрасные ИС, которые включают в себя все необходимые элементы за исключением конденсатора. Широко используется схема типа LF398 фирмы National; в недорогом корпусе с 8 выводами заключен переключатель на полевом транзисторе и два ОУ. Рис. 4.41, б ), показывает, как воспользоваться этой схемой. Обратите внимание, что петля обратной связи охватывает оба ОУ.

Рис. 4.41. Схема выборки-запоминания. а— стандартная конфигурация, форма сигнала утрирована; б— интегральная схема LF398 — схема выборки-запоминания на одном кристалле.

Существует множество интегральных схем выборки-запоминания, обладающих характеристиками, лучшими, чем у LF398; например, схема типа AD585 фирмы Analog Devices включает в себя внутренний конденсатор и гарантирует максимальное время захвата 3 мкс при точности 0,01 % для сигнала в виде ступени величиной 10 В.

* * *

ДИЭЛЕКТРИЧЕСКОЕ ПОГЛОЩЕНИЕ

Конденсаторам присущи недостатки. Прежде всего это — утечка (параллельное сопротивление), последевательное сопротивление и индуктивность, ненулевой температурный коэффициент. Реже вспоминают про диэлектрическое поглощение — явление, которое очень ярко проявляет себя в следующей ситуации: возьмем большой танталовый конденсатор, заряженный до напряжения 10 В и быстро его разрядим, подключив к его выводам резистор 100 Ом. Удалим резистор и понаблюдаем за напряжением на конденсаторе с помощью вольтметра с большим импедансом. Представьте себе, что напряжение на конденсаторе будет восстанавливаться , и за несколько секунд достигнет величины примерно 1 В.
