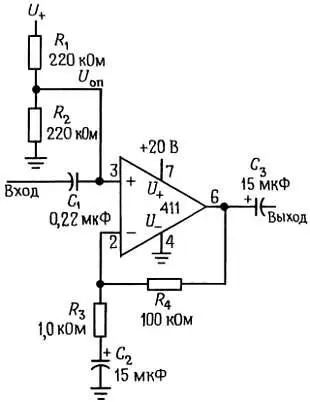

Для операционных усилителей общего назначения типа 411 размах напряжения на входах и на выходе обычно меньше диапазона напряжения питания (по абсолютной величине) на 1,5 В. Если вывод U_ соединить не с источником напряжения, а с землей, то ни на входе, ни на выходе напряжение не будет равно потенциалу земли. Если же создать опорное напряжение (равное, например, 0,5 U + ), то с его помощью можно сместить ОУ, и он будет работать так, как требуется (рис. 4.53). Эта схема представляет собой усилитель звуковых частот с усилением 40 дБ. Опорное напряжение U оп = 0,5 U + обеспечивает полный размах выходного напряжения, равный приблизительно 17 В от пика до пика (около 6 В эфф.) без среза вершин сигнала. Конденсаторы на входе и выходе блокируют уровень напряжения постоянного тока, равный U оп .

Рис. 4.53.
Существует такой класс операционных усилителей, который допускает работу с одним источником положительного напряжения питания. Это связано с тем, что входные напряжения могут изменяться вплоть до предельного отрицательного значения (обычно привязанного к потенциалу земли). В этом классе в свою очередь можно выделить два типа в зависимости от возможностей выходного каскада: в усилителях первого типа размах выходного напряжения ограничен снизу значением U_ , в усилителях второго типа — двумя значениями напряжения питания:
1. Операционный усилитель типа LM324 (четыре ОУ в одной ИС)/LМ358 (два ОУ в одной ИС), LT1013 и TLC270. Для этих схем нижний предел диапазона входного синфазного сигнала на 0,3 В ниже, чем U_ , а размах выходного напряжения ограничен снизу значением напряжения U_ . Как на входах, так и на выходе предельное значение напряжения на 1,5 В меньше, чем напряжение U + . Если требуется, чтобы входной диапазон был ограничен значением U + , то лучше использовать ОУ типа LM301/307, ОР-41 или 355; пример использования такого типа ОУ приведен в разд. 6.24 , посвященном обсуждению источников постоянного тока. Для того, чтобы понять некоторые тонкости построения таких ОУ, полезно обратиться к принципиальной схеме (рис. 4.54).

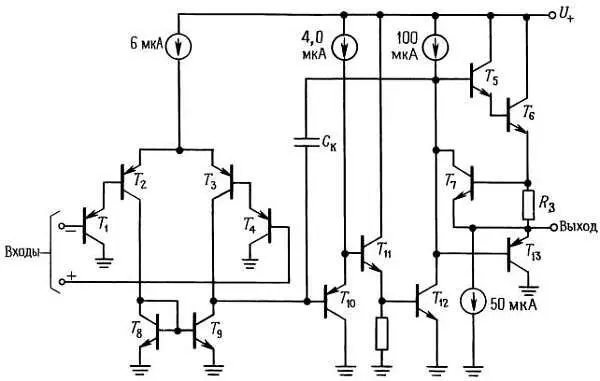

Рис. 4.54. Принципиальная схема распространенных ОУ типа 324 и 358 (фирма National Semiconductor Corp.).
Она представляет собой дифференциальный усилитель; в качестве активной нагрузки входного каскада использовано токовое зеркало, выходной каскад является двухтактным и обеспечивает ограничение выходного тока. Запомните следующие основные моменты (напряжение U_ будем называть землей):
Входы: использование на входе р-n-р -структуры приводит к тому, что размах напряжения ограничен снизу значением, которое на 0,3 В ниже потенциала земли; при превышении этого предела на любом из входов состояние выхода становится непредсказуемым (например, напряжение на выходе может стать отрицательным).
Выход: транзистор Т 13 работает при низком выходном напряжении и может принять большой втекающий ток, однако он способен удержать выходное напряжение только на уровне падения напряжения на диоде относительно земли. Более низкие напряжения обеспечивает приемник тока на 50 мкА; это означает, что при низких уровнях выхода (близких к 0 В) нельзя использовать нагрузку, через которую в схему пойдет ток, больший 50 мкА, в противном случае напряжение на выходе не сможет приблизиться к потенциалу земли более чем на величину падения напряжения на диоде. Даже при использовании «хорошей» нагрузки (например, в виде разомкнутой цепи) приемник тока не может приблизить выходное напряжение к потенциалу земли более чем на величину напряжения насыщения (0,1 В). Если надо, чтобы выходное напряжение было в точности равно потенциалу земли, то нагрузка должна отбирать небольшой ток; это может быть, например, заземленный резистор. В последнее время к семейству операционных усилителей с одним источником питания со входами на транзисторах р-n-р -типа. добавились следующие схемы: прецизионные ОУ типа LT1006 и LT1014 (в одном корпусе один и четыре ОУ, соответственно), микромощные ОУ типа ОР-20 и ОР-90 (в обоих случаях в одном корпусе один ОУ), и LP324 (в одном корпусе четыре ОУ).
Примеры схем с этими операционными усилителями будут приведены после того, как мы рассмотрим еще один тип ОУ, работающий с одним источником питания.
2. Операционный усилитель типа LM10 (на биполярных транзисторах) или СА5130/5160 (на полевых МОП-транзисторах). В выходных каскадах этих ОУ используют комплементарные полевые транзисторы. Когда они полностью открыты, то их сопротивление, включенное между выходом и источником питания ( U + или U_ ) мало. Следовательно, размах выходного напряжения ограничен значениями напряжения источников питания. Кроме того, напряжение на входах может становиться ниже напряжения U_ на 0,5 В. В отличие от ОУ типа LM10, для ОУ типа СА5130 и 5160 полный диапазон питающего напряжения может составлять не более 16 В, а диапазон входного синфазного напряжения ограничен значениями ± 8 В. В большинстве операционных усилителей на КМОП-транзисторах размах выходного напряжения ограничен значениями питающих напряжений, однако нужно иметь в виду, что существуют такие семейства ОУ, в которых размах ограничен значением одного питающего напряжения. Отметим также, что входной диапазон большинства ОУ на КМОП-транзисторах, также как ОУ на биполярных транзисторах, включает по крайней мере одно значение напряжения питания.
Например, в популярной серии интегральных схем TLC27хх фирмы TI размах входного и выходного напряжения ограничен только отрицательным значением напряжения питания, в тоже время в ОУ типа LMC660 фирмы National, в серии схем типа ICL76xx фирмы Intersil и в ОУ на КМОП-транзисторах фирмы RCA выходной размах ограничен двумя значениями напряжения питания (правда, входной диапазон синфазного сигнала ограничен только отрицательным значением напряжения питания). Особое место среди ОУ занимают КМОП-операционные усилители типа ICL612 и AD1701/2, в которых и входной, и выходной диапазоны ограничены двумя значениями напряжения питания.

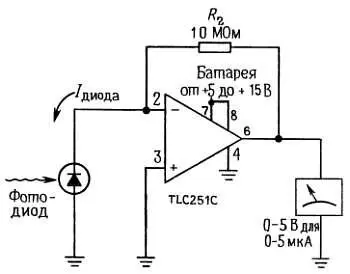

Пример: фотометр с одним источником питания.На рис. 4.55 показана типичная схема, в которой удобно использовать один источник питания.

Рис. 4.55. Фотометр с одним источником питания.
