Явление диэлектрического поглощения (диэлектрической памяти ) недостаточно изучено, полагают, что оно связано с остаточной поляризацией диэлектрического вещества; особенно плохим в этом отношении является такой диэлектрик, как слюда с присущей ей слоистой структурой. С точки зрения схемы добавочная поляризация проявляет себя так, как если бы к выводам конденсатора подключили ряд последовательных ЯС-цепочек (рис. 4.42, а ) с постоянными времени в диапазоне от ~= 100 мкс до нескольких секунд. По свойству диэлектрического поглощения диэлектрики существенно отличаются друг от друга; графики на рис. 4.42, б , отражают зависимость сохраняемого напряжения от времени для нескольких высококачественных диэлектриков после воздействия на них сигнала в виде ступени с амплитудой 10 В и длительностью 100 мкс.

Диэлектрическое поглощение может порождать серьезные ошибки в интеграторах и других аналоговых схемах, которые рассчитаны на идеальные характеристики конденсаторов. Если, например, к схеме выборки-запоминания подключена схема аналого-цифрового преобразования, то диэлектрическое поглощение может привести к ужасающим результатам. В подобных случаях конденсаторы нужно выбирать как можно тщательней (с этой точки зрения наилучшим диэлектриком является тефлон), лишний раз подвергая свой выбор сомнению. В особых случаях можно прибегнуть и к компенсационным схемам, в которых влияние диэлектрического поглощения конденсатора электрически устраняют с помощью тщательно настроенных RС-цепочек. Такой подход используется в некоторых высококачественных модулях выборки-запоминания, производимых фирмой Hybrid Systems.

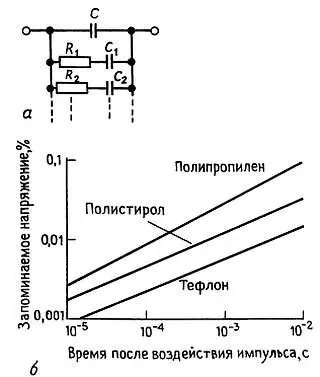

Рис. 4.42. Диэлектрическое поглощение в кондесаторах. а— модель, б— зафиксированные изменения для некоторых диэлектриков (по фирменной документации Hybrid Systems HS9716).

На рис. 4.43 показан активный ограничитель, который представляет собой один из вариантов схемы, рассмотренной в гл. 1 .

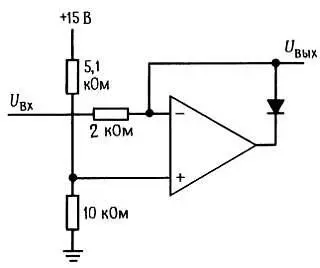

Рис. 4.43.

Для показанных на схеме величин компонентов напряжение на входе, отвечающее условию U вх < +10 В, приводит выход ОУ в состояние насыщения, и выполняется условие U вых = U вх . Когда напряжение U вх превышает 10 В, диод замыкает цепь обратной связи и фиксирует на выходе значение 10 В. В этой схеме конечная скорость нарастания ОУ является причиной появления небольших искажений (выбросов) в выходном сигнале, которые возникают в тот момент, когда входное напряжение в процессе нарастания достигает значения напряжения фиксации (рис. 4.44).

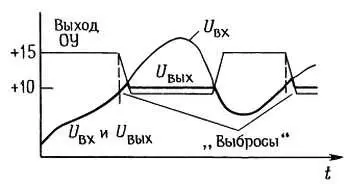

Рис. 4.44.

Схема, показанная на рис. 4.45, позволяет получать на выходе положительное напряжение, равное абсолютной величине входного сигнала; она представляет собой двухполупериодный выпрямитель. Как обычно, операционные усилители с цепью обратной связи устраняют влияние падений напряжения на диодах, характерное для пассивного выпрямителя.

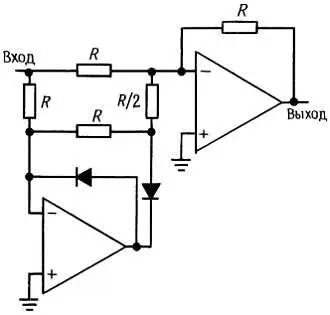

Рис. 4.45. Активный двухполупериодный выпрямитель.

Упражнение 4.9.Объясните, как работает схема, показанная на рис. 4.45. Подсказка: сначала на вход нужно подать положительное напряжение и посмотреть, что будет, а затем — отрицательное напряжение.

На рис. 4.46 показана еще одна схема определения абсолютного значения. Она представляет собой сочетание вспомогательного инвертора ( ИС 1 ) и активного ограничителя ( ИС 2 ). При положительных уровнях входного напряжения ограничитель не влияет на работу схемы, его выход находится в насыщении, и в результате ИСХ работает как инвертор с единичным коэффициентом усиления. Таким образом, выходное напряжение по абсолютному значению равно входному. При отрицательных уровнях входного напряжения ограничитель поддерживает в точке X напряжение, равное потенциалу земли, и при этом ИС 1 работает как инвертор с единичным коэффициентом усиления. Таким образом, выходное напряжение равно абсолютной величине входного напряжения. Если ИС 2 запитывается от единственного источника положительного напряжения, то отпадают проблемы, связанные с конечной скоростью нарастания, так как напряжение на выходе ограничителя изменяется лишь в пределах падения напряжения на диоде. Отметим, что от резистора R 3 высокая точность не требуется.

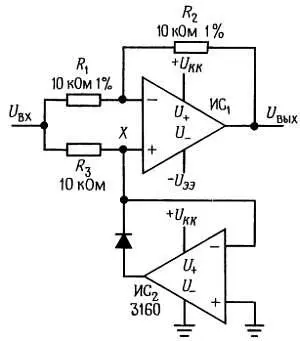

Рис. 4.46.

На основе операционных усилителей можно строить почти идеальные интеграторы, на которые не распространяется ограничение U вых<< U вх . На рис. 4.47 показана такая схема.

Рис. 4.47. Интегратор.

Входной ток U вх / R протекает через конденсатор С . В связи с тем что инвертирующий вход имеет потенциальное заземление, выходное напряжение определяется следующим образом:

U вх/ R = — C( dU вх/ dt) или U вых= (1/ RC) U вхdt+ const

Безусловно, входным сигналом может быть и ток, в этом случае резистор R не нужен. Представленной здесь схеме присущ один недостаток, связанный с тем, что выходное напряжение имеет тенденцию к дрейфу, обусловленному сдвигами ОУ и током смещения (обратной связи по постоянному току, которая нарушает правило 3 из разд. 4.08 , здесь нет). Это нежелательное явление можно ослабить, если использовать ОУ на полевых транзисторах, отрегулировать входное напряжение сдвига ОУ и выбрать большие величины для R и С . Кроме того, на практике часто прибегают к периодическому сбросу в нуль интегратора с помощью подключенного к конденсатору переключателя (обычно на полевом транзисторе), поэтому играет роль только кратковременный дрейф. В качестве примера рассмотрим интегратор, в котором использован ОУ на полевых транзисторах типа LF411 (ток смещения составляет 25 пА), настроенный на нуль (напряжение сдвига составляет не более 0,2 мВ).
