Анализ схемы.Рассмотрим приведенную схему подробно и определим коэффициент усиления, входной и выходной импедансы и величину нелинейных искажений. Для того чтобы можно было оценить влияние обратной связи, определим эти параметры при разомкнутой и замкнутой цепи обратной связи (учитывая, что при разомкнутой цепи обратной связи смещение практически бесполезно). Для того чтобы оценить влияние обратной связи на линейность, определим коэффициент усиления при напряжениях на выходе, равных +10 В, — 10 В, и напряжении, соответствующем точке покоя (0 В).

Цепь ОС разомкнута. Входной импеданс. Разорвем цепь обратной связи в точке X и заземлим правый конец резистора R 4 . Для входного сигнала сопротивление определяется параллельным соединением сопротивления 100 кОм и сопротивления со стороны базы. Последнее состоит из увеличенных в h 21Э раз собственного эмиттерного сопротивления Т 1 плюс сопротивление со стороны эмиттера Т 2 , при определении которого надо учесть, что к базе транзистора Т 2 подключена цепь обратной связи. Если h 21Э ~= 250, то Z вх~ = 250[(2·25) + (3,ЗкОм/250)], т. е. Z вх~ = 16 кОм.

Выходной импеданс .В связи с тем что сопротивление коллектора транзистора Т 3 велико, можно считать, что на выходные транзисторы работает источник с сопротивлением 1,5 кОм ( R 6 ). Выходной импеданс составляет приблизительно 15 Ом ( h 21Э ~= 100) плюс эмиттерное сопротивление, равное 5 Ом, итого 20 Ом. Собственным эмиттерным сопротивлением величиной 0,4 Ом можно пренебречь.

Коэффициент усиления. Сопротивление нагрузки дифференциального каскада определяется параллельным соединением R 2 и базового сопротивления транзистора Т 3 . В связи с тем что ток покоя транзистора Т 3 составляет 10 мА, его собственное эмиттерное сопротивление равно 2,5 Ом, а входное сопротивление со стороны базы — 250 Ом ( h 21Э ~= 100). Следовательно, коэффициент усиления дифференциальной пары равен 250 ||620 Ом/2·25 Ом ~= 3,5. Коэффициент усиления по напряжению второго каскада, на транзисторе Т 3 , равен 1,5 кОм/2,5 Ом = 600. Полный коэффициент усиления по напряжению в точке покоя равен 3,5·600 = 2100. Коэффициент усиления Т 3 зависит от величины коллекторного тока, и поэтому он существенно изменяется при изменении сигнала от пика до пика - в этом проявляется нелинейность схемы. В следующем разделе приводятся значения коэффициента усиления для трех значений выходного напряжения.

Цепь ОС замкнута. Входной импеданс. В схеме использована последовательная обратная связь, поэтому входной импеданс увеличивается в (1 + коэффициент передачи петли ОС) раз. Цепь обратной связи представляет собой делитель напряжения с отношением плеч В = 1/30 на частотах сигнала, следовательно, коэффициент усиления в петле обратной связи равен АВ = 70. Следовательно, входной импеданс определяется параллельным соединением сопротивления 70·16 кОм и резистора смещения сопротивлением 100 кОм, т. е. приблизительно 92 кОм. Можно считать, что входной импеданс определяется резистором смещения.

Выходной импеданс. В связи с тем что часть выходного напряжения передается на вход, выходной импеданс уменьшается в (1 + коэффициент усиления петли ОС) раз. Следовательно, выходной импеданс равен 0,3 Ом. Отметим, что это импеданс для малого сигнала. Не следует думать, что полный размах выходного напряжения можно получить на нагрузке с сопротивлением, например 1 Ом. Эмиттерный резистор сопротивлением 5 Ом, присутствующий в выходном каскаде, ограничивает размах большого сигнала. Например, на нагрузке с сопротивлением 4 Ом можно получить размах, равный приблизительно 10 В (от пика до пика).

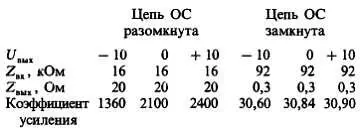

Коэффициент усиления. Коэффициент усиления равен А /(1 + АВ ). В точке покоя он принимает значение 30,84, при этом используется точное значение для В . Для иллюстрации стабильности усиления, обусловленной отрицательной обратной связью, ниже приведены значения полного коэффициента усиления по напряжению для схемы при наличии и в отсутствие обратной связи для трех значений выходного напряжения. Очевидно, что отрицательная обратная связь существенно улучшает характеристики усилителя, но справедливости ради следует отметить, что схему можно было бы разработать и так, чтобы ее характеристики при разомкнутой петле обратной связи были лучше; например в качестве коллекторной нагрузки Т 3 можно было бы использовать источник тока, в эмиттерной цепи дифференциальной пары также можно было бы использовать источник тока; это привело бы к уменьшению влияния эмиттерной цепи и т. п. Но если бы схема и была спроектирована хорошо, обратная связь все равно заметно улучшила бы ее характеристики.

Двухкаскадный усилитель с ОС.На рис. 4.73 показан еще один транзисторный усилитель с обратной связью.

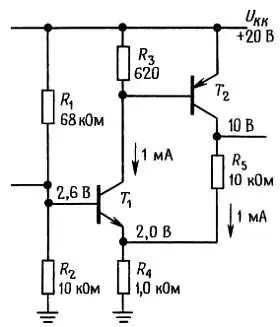

Рис. 4.73.

Если рассматривать Τ 1 как усилитель, который усиливает падение напряжения между базой и эмиттером (вспомним модель Эберса-Молла), то видно, что обратная связь передает на вход часть выходного напряжения и вычитает его из входного сигнала. В схеме есть небольшая хитрость: дело в том, что коллекторный резистор транзистора Т 2 входит еще и в схему обратной связи. Используя описанную выше технику расчета, вы можете показать, что K разомкн. цепь OC ~= 200.

Коэффициент передачи цепи обратной связи ~= 20,

Z вых (разомкн. цепь ОС) ~= 10 КОМ,

Z вых (замкн. цепь ОС) ~= 500 Ом,

K (замкн. цепь ОС) ~= 9,5.

На рис. 4.74 показан «декадный усилитель» со связями по постоянному току с переключением коэффициента усиления, полосы пропускания и с широким диапазоном смещения выхода по постоянному току.

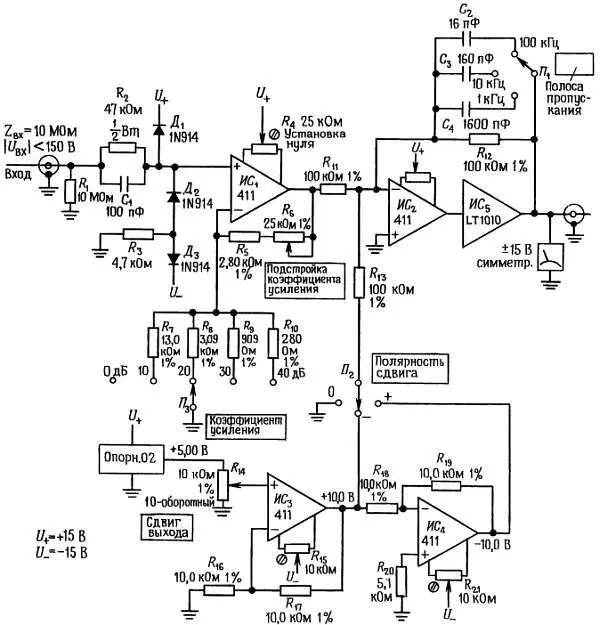

Рис. 4.74. Лабораторный усилитель постоянного тока с регулируемым усилением, полосой и сдвигом выходного напряжения.

Интегральная схема ИС 1 представляет собой неинвертирующий ОУ со входом на полевых транзисторах, усиление изменяется от единицы (0 дБ) до 100 (40 дБ), шаг изменения откалиброван и равен 10 дБ; для подстройки усиления предусмотрен верньер. ИС 2 — это инвертирующий усилитель; он обеспечивает смещение выходного напряжения в диапазоне +10 В; подстройка выполняется с помощью резистора R 14, при этом формируется ток, поступающий на суммирующий вход ИС 2 . Конденсаторы С 2-С 4 устанавливают сопрягающую частоту усиления на высоких частотах, так как часто нежелательно иметь чересчур широкую полосу пропускания сигнала (и шумов). ИС 5 представляет собой усилитель мощности для низкоомных нагрузок и кабелей; схема обеспечивает выходной ток в диапазоне +300 мА.
