Пауль Хоровиц - Искусство схемотехники. Том 1 [Изд.4-е]

Рис. 4.94. к — усилитель с фотодиодом;

Рис. 4.94. л— схема управления током;

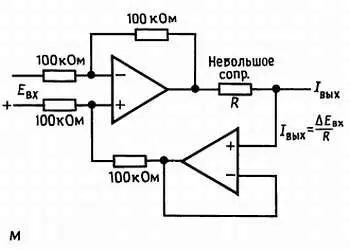

Рис. 4.94. м — прецизионный биполярный источник тока;

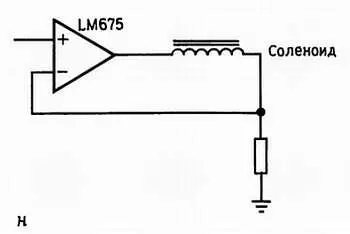

Рис. 4.94. н— активный соленоид;

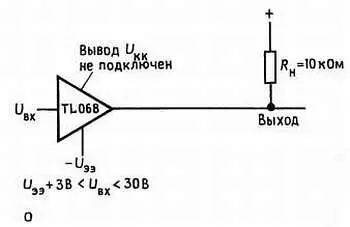

Рис. 4.94. о — оригинальный повторитель на полевом транзисторе с 3 выводами;

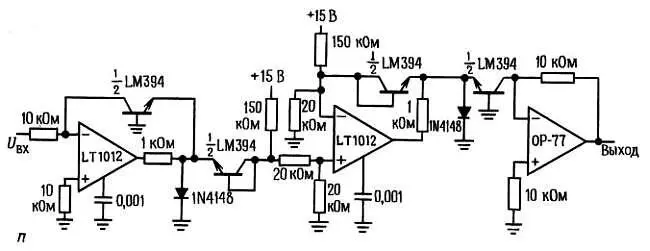

Рис. 4.94. п— логарифмический преобразователь с температурной компенсацией;

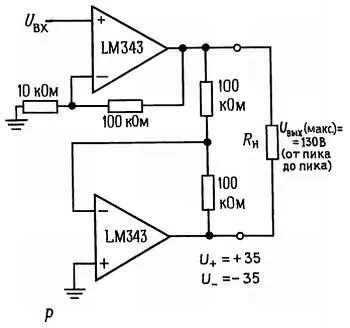

Рис. 4.94. р — высоковольтная (мостовая) схема для плавающей нагрузки;

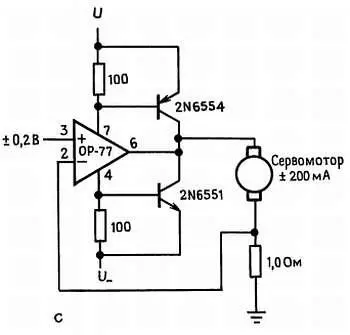

Рис. 4.94. с— сервоусилитель 0,2 А;

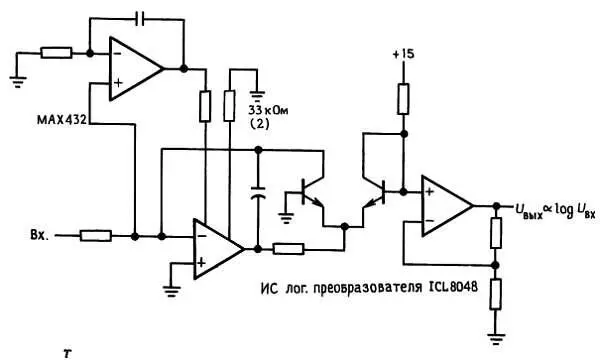

Рис. 4.94. т — логарифмический преобразователь с широким входным диапазоном и автоматическим обнулением на основе усилителя прерывателя;

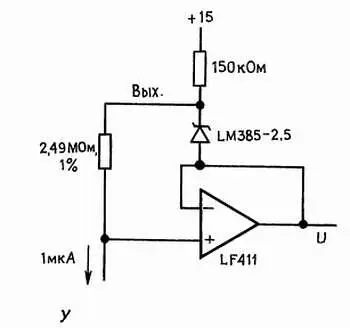

Рис. 4.94. у — источник тока;

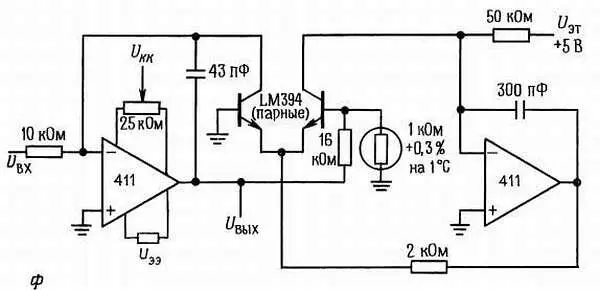

Рис. 4.94. ф — быстродействующий логарифмический преобразователь;

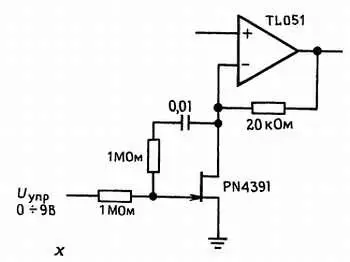

Рис. 4.94. х — усилитель с переменным усилением с небольшими искажениями;

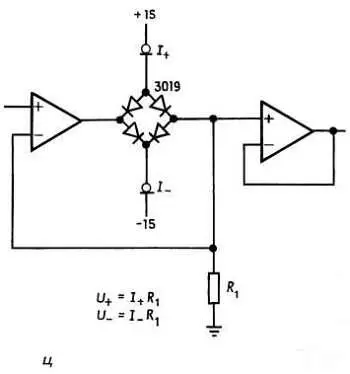

Рис. 4.94. ц — биполярный прецизионный ограничитель;

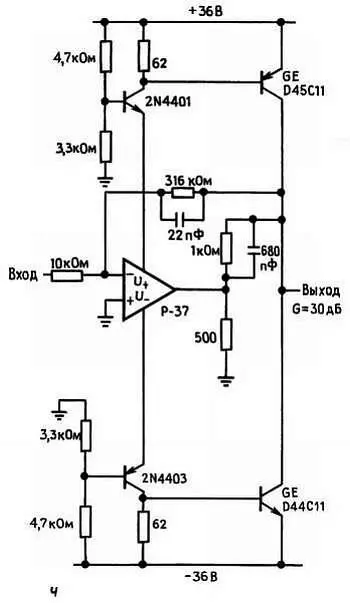

Рис. 4.94. ч— высоковольтный ОУ с низким уровнем шума (техническая документация PMI, примеч. по использованию 106);

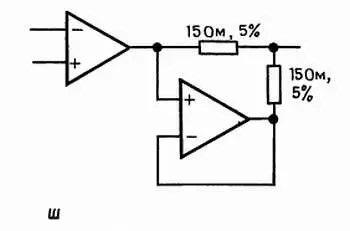

Рис. 4.94. ш— получение удвоенного выходного сигнала в схеме на основе сдвоенного ОУ;

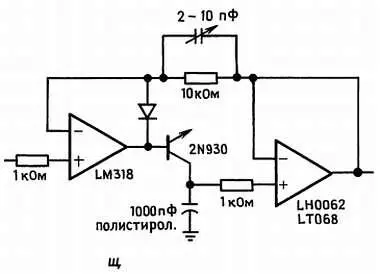

Рис. 4.94. щ— быстро действующий пиковый детектор;

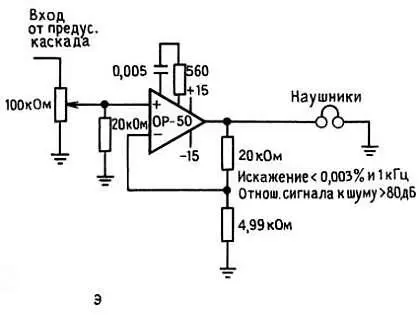

Рис. 4.94. э— усилитель для наушников со слабым искажением (техническая документация PMI, примеч. по использованию 106);

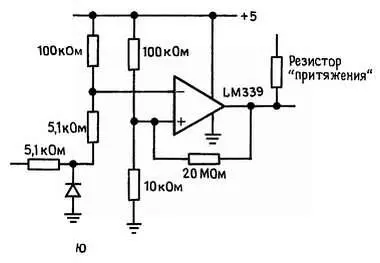

Рис. 4.94. ю— детектор нуля с одним источником питания;

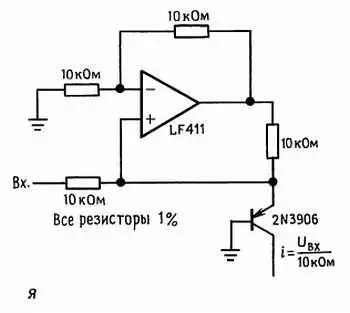

Рис. 4.94. я — источник тока Хауленда для управляющих схем преобразования напряжений в ток (от 1 мкА до 1 мА);

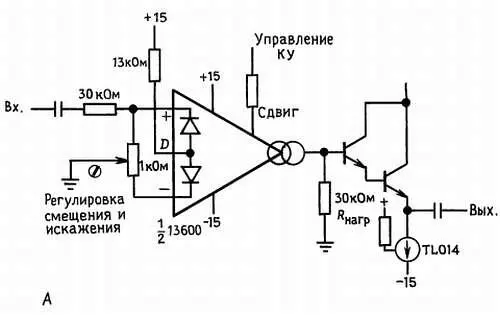

Рис. 4.94. А - управляемый напряжением усилитель-преобразователь с линеаризованной характеристикой;

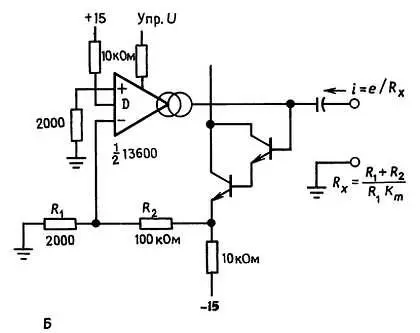

Рис. 4.94. Б — управляемый напряжением (переменного тока) нагрузочный резистор;

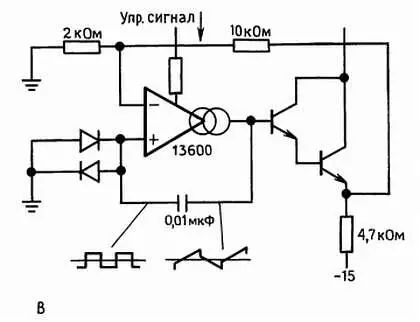

Рис. 4.94. В— управляемый напряжением генератор на основе усилителя-преобразователя.

На рис. 4.95 представлена целая коллекция схем, содержащих заведомые ошибки. Пусть они немного вас позабавят и предостерегут от возможных промахов в работе. Среди них есть несколько настоящих чудищ. Можно гарантировать, что они никогда не будут работать.

Разберитесь, почему. Во всех операционных усилителях используются источники питания ± 15 В; если используются другие напряжения питания, то они указаны на схемах.

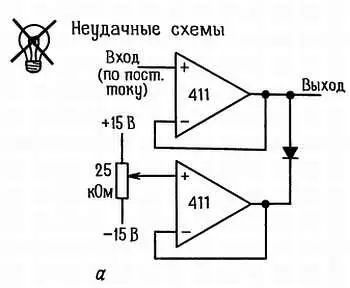

Рис. 4.95. а — регулируемый ограничитель;

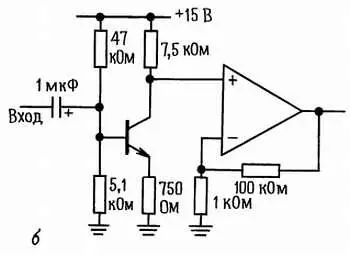

Рис. 4.95. б — выходной каскад на ОУ для усилителя звуковых частот со 100-кратным усилением;

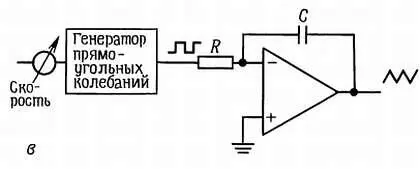

Рис. 4.95. в — генератор треугольного сигнала;

Рис. 4.95. г — источник тока (программируемый напряжением);

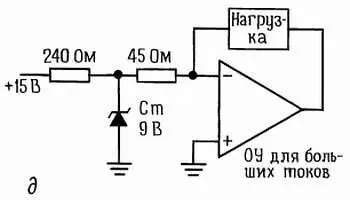

Рис. 4.95. д— источник тока на 200 мА;

Рис. 4.95. е— усилитель постоянного тока (100-кратный);

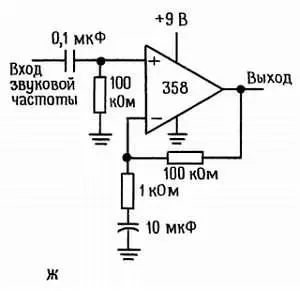

Рис. 4.95. ж — усилитель звуковых частот со 100-кратным усилением и однополярным питанием;

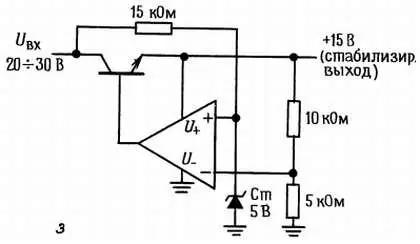

Рис. 4.95. з — стабилизатор на 15 В;

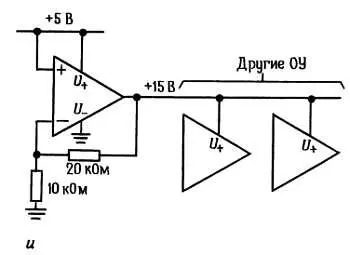

Рис. 4.95. и — операционный усилитель в качестве стабилизатора +15 В;

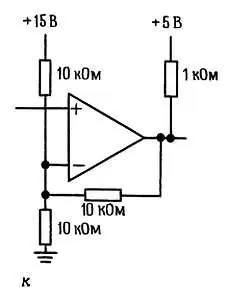

Рис. 4.95. к— триггер Шмитта;

Рис. 4.95. л — 10-кратный усилитель со связями по переменному току;
