В улучшенном ключе 4066 разработчики добавили несколько ПТ таким образом, что напряжение n -канальной подложки следует за напряжением сигнала, давая в результате кривые R вкл , показанные на рис. 3.42.

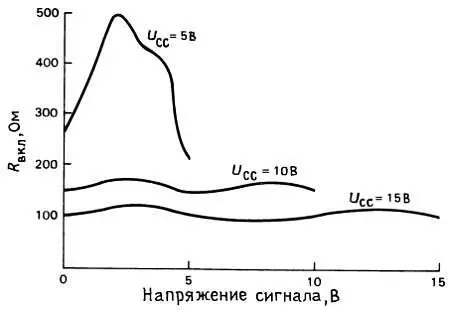

Рис. 3.42. Сопротивление замкнутого улучшенного аналогового КМОП-ключа типа 4066; обратите внимание на изменение масштаба по сравнению с рис. 3.41.

«Вулканообразная» форма этих кривых с понижением R вкл в центре заменила «Эверест» на графиках для 4016.

Усложненные ключи, такие как IH5140 (или AD7510), предназначенные для серьезных применений, дают еще лучший результат, представленный в виде кривых R вкл на рис. 3.43.

Рис. 3.43. Сопротивление замкнутого аналогового ключа из семейства IH5140, позволяющего переключать сигнал обеих полярностей; обратите внимание на масштаб вертикальной оси.

Недавно выпущенные фирмой Siliconix ключи DG400 дают превосходные R вкл в 20 Ом ценой увеличения «передачи заряда» (см. ниже подраздел «динамические помехи»); это семейство ключей, как и серия IH5140, имеет еще одно достоинство — нулевой ток покоя.

Емкость.ПТ-ключи обладают следующими емкостями: между входом и выходом ( С СИ ), между каналом и землей ( С С, С И ), между затвором и каналом и между двумя ПТ в пределах одного кристалла ( С СС, С ИИ ); см. рис. 3.44.

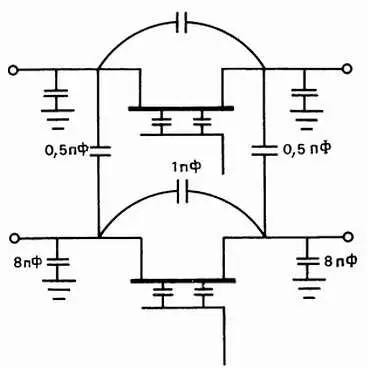

Рис. 3.44. Емкости аналоговых ключей (на примере 4-канального переключателя AD7510). R вкл = 75 Ом.

Рассмотрим, какие эффекты они вызывают.

С СИ (емкость вход-выход). Наличие этой емкости приводит к прохождению сигнала через разомкнутый ключ, которое на высоких частотах возрастает. На рис. 3.45 показан этот эффект для ключей серии IH5140.

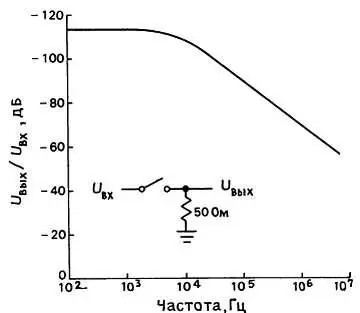

Рис. 3.45. Изолирующие характеристики ключа из семейства IH5140 (ключ разомкнут).

Обратите внимание на использование 50-омной нагрузки-сопротивления, обычного для радиосхем, но много меньше нормального для низкочастотных сигналов, где типичное значение полного сопротивления нагрузки составляет 10 кОм и более. Даже при нагрузке 50 Ом сквозное прохождение сигнала на высоких частотах становится значительным (на частоте 30 МГц емкость 1 пФ имеет полное сопротивление 5 кОм, что вызывает сквозное прохождение — 40 дБ). И разумеется, имеется значительное ослабление (и нелинейность в передаче) сигнала при работе на 50-омную нагрузку, поскольку типичное значение R вкл составляет 30 Ом (75 Ом в худшем случае). При нагрузке 10 кОм ситуация со сквозной передачей сигнала, конечно же, намного хуже.

Упражнение 3.8. Рассчитайте сквозное прохождение сигнала в нагрузку 10 кОм на частоте 1 МГц, приняв Сси = 1 пФ.

В большинстве низкочастотных применений емкостное сквозное прохождение не создает проблем. Если они возникают, наилучшим решением является использование пары каскадно-включенных ключей (рис. 3.46) или, что еще лучше, комбинации из последовательного и шунтирующего ключей, включаемых попеременно (рис. 3.47).

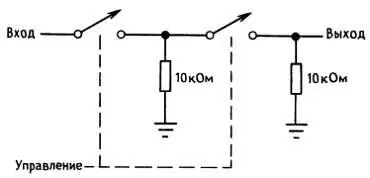

Рис. 3.46.

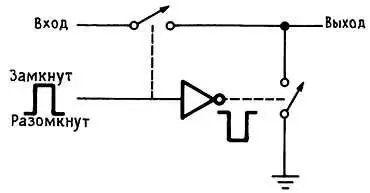

Рис. 3.47.

Последовательный каскад удваивает ослабление (в децибелах) ценой дополнительного R вкл , в то время как последовательно-параллельная схема (фактически это однополосный ключ на два направления — 1П2Н) уменьшает прямое прохождение, снижая эффективное сопротивление нагрузки до R вкл , когда последовательный ключ разомкнут.

Упражнение 3.9.Пересчитайте сквозное прохождение в нагрузку 10 кОм на частоте 1 МГц, приняв Сси = 1 пФ и Rвкл = 50 Ом для схемы рис. 3.47.

Однополярные двусторонние КМОП-ключи с управлением, гарантирующим размыкание перед замыканием, выпускаются отдельными блоками. На практике можно встретить и пару ключей 1Н2П в одном корпусе. Примерами являются ИМС DG188 и IH5142, а также DG191, IH5143 и AD7512 (сдвоенные приборы 1Н2П в одном корпусе). Благодаря доступности таких КМОП-ключей легко с помощью подобных однополюсных на два направления конфигураций получать превосходные параметры. Радиовидеочастотные ключи, о которых говорилось выше, имели встроенную последовательно-параллельную схему.

С С, С И(емкость относительно земли). Шунтирующая на землю емкость приводит к упомянутому ранее спаду частотной характеристики. Ситуация усугубляется при высокоомном источнике сигналов, однако даже при фиксированном сопротивлении источника сопротивление ключа R вкл в сочетании с шунтирующей емкостью на выходе образует фильтр нижних частот. Следующее упражнение показывает, как это происходит.

Упражнение 3.10.AD7510 (все паспортные значения его емкостей можно определить из рис. 3.44) подключен к входному источнику сигналов, имеющему сопротивление 10 кОм, а сопротивление нагрузки на выходе ключа составляет 100 кОм. Чему равна верхняя частота среза на уровне —3 дБ? Повторите вычисления, приняв жестко фиксированное сопротивление источника сигнала и сопротивление ключа Rвкл = 75 Ом?

Емкость затвор-канал. Емкость между управляющим затвором и каналом вызывает еще один эффект, а именно наводку неприятных (даже когда они малы) переходных помех на цепь сигнала при замыкании или размыкании ключа. Сей предмет заслуживает серьезного обсуждения, так что мы отложим его до следующего раздела.

С СС и С ИИ(емкость между ключами ).Если разместить несколько ключей на одном кристалле кремния размером с кукурузное зерно, то не следует удивляться, заметив наводки между каналами («перекрестные помехи»). Виновницей, разумеется, является емкость между каналами ключей. Эффект усиливается по мере роста частоты и увеличения полного сопротивления источника сигнала, к которому подключен канал. Предоставим вам возможность самим удостовериться в сказанном.

Упражнение 3.11.Рассчитайте величину наводки, в децибелах, между парой каналов с Ссс = Сии = 0,5 пФ (рис. 3.44) для полных сопротивлений источника и нагрузки, приведенных в последнем упражнении. Примите частоту сигнала помехи равной 1 МГц. Рассчитайте величину наводки для каждого следующего случая: а) оба ключа разомкнуты, б) от разомкнутого ключа к замкнутому, в) от замкнутого ключа к разомкнутому и г) оба ключа замкнуты.
