Как правило, сопротивление, которое можно получить с помощью ПТ, изменяется от нескольких десятков ом (даже от 0,1 Ом для мощных МОП-транзисторов) до бесконечности. Типичным применением ПТ в качестве сопротивления является использование его в схеме автоматической регулировки усиления (АРУ); в ней коэффициент усиления меняется с помощью обратной связи таким образом, чтобы выходной сигнал удерживался в границах линейного диапазона. Применяя ПТ в схеме АРУ, следует внимательно следить, чтобы амплитуда сигнала была невелика - не более 200 мВ.

Диапазон значений U СИ , в котором ПТ ведет себя как хороший резистор, зависит от конкретного ПТ, у которого сопротивление в первом приближении пропорционально напряжению, на которое потенциал затвора превосходит U П (или U отс ). Как правило, при U СИ< 0,1( U ЗИU П) нелинейности составляют 2 %, а при U СИ~= 0,25( U ЗИU П) возможны нелинейности порядка 10 %. Согласованные пары ПТ дают возможность строить наборы сопротивлений для управления сразу несколькими сигналами. ПТ с p-n -переходом для работы в качестве переменных резисторов (серия VCR Siliconix) имеют допуск по сопротивлению порядка 30 %, заданный при некотором значении U ЗИ .

Можно улучшить линейность и одновременно расширить диапазон U СИ , в котором ПТ ведет себя как резистор, с помощью простой компенсационной схемы. Проиллюстрируем это на практическом примере.

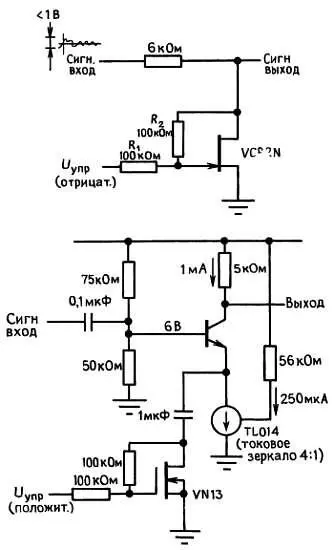

Метод линеаризации: электронное управление усилением. Из последней формулы для 1/ R СИ видно, что линейность была бы почти идеальной, если бы к напряжению затвора мы добавили половину напряжения сток-исток. На рис. 3.33 показаны две схемы, которые именно это и делают.

Рис 333 В первой из них ПТ с pn переходом образует нижнее плечо - фото 255

Рис. 3.33.

В первой из них ПТ с p-n -переходом образует нижнее плечо резистивного делителя напряжения, формируя тем самым управляемый напряжением аттенюатор (или «регулятор громкости»). Резисторы R 1 и R 2 улучшают линейность добавлением напряжения 0,5 U СИ к U ЗИ , как только что говорилось. Показанный на схеме ПТ с p-n -переходом имеет в проводящем состоянии (при заземленном затворе) сопротивление 60 Ом (максимум), что дает диапазон ослабления сигнала от 0 до 40 дБ.

Во второй схеме используется МОП-транзистор в качестве перестраиваемого эмиттерного сопротивления в усилителе переменного тока с эмиттерной обратной связью. Обратите внимание на то, что по постоянному току эмиттерная обратная связь обеспечивается источником стабильного тока (зеркало Вилсона или диодный стабилизатор тока на ПТ); эта часть схемы несет две нагрузки: а) она ведет себя на частоте сигнала как цепь с очень высоким полным сопротивлением, что позволяет ПТ с перестраиваемым сопротивлением задавать коэффициент усиления, изменяющийся в широком диапазоне (включая Κ U << 1), и б) обеспечивает простое смещение. За счет применения разделительного конденсатора мы организовали схему таким образом, что ПТ воздействует только на коэффициент усиления по переменному току (на усиление сигнала). Без этого конденсатора смещение биполярного транзистора изменялось бы с изменением сопротивления ПТ.

Упражнение 3.7.МОП-транзистор VN13 имеет в проводящем состоянии ( Uзи = +5 В) сопротивление 15 Ом (макс). Чему равен диапазон изменения коэффициента усиления усилителя во второй схеме (в предположении, что источник тока ведет себя как сопротивление 1 МОм)? Какова нижняя частота среза (на уровне 3 дБ) при таком смещении ПТ, что коэффициент усиления усилителя равен а) 40 дБ и б) 20 дБ?

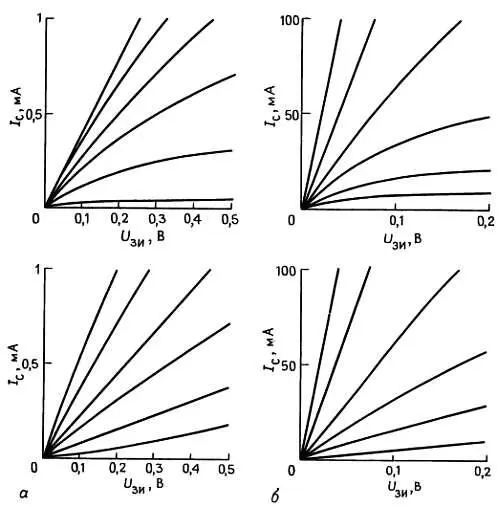

Линеаризация R СИ при помощи резистивного делителя напряжения затвора, представленная выше, исключительно эффективна. На рис. 3.34 приведены для сравнения полученные путем измерений графики зависимости I С от U СИ в линейной (с низким U СИ ) области характеристик ПТ при наличии и в отсутствие схемы линеаризации. Такая линеаризующая схема особенно важна для тех применений, где требуются малые искажения при размахе сигнала свыше нескольких милливольт.

Рис 334 Измеренные зависимости I С U СИ для отдельно взятых ПТ слева и - фото 256

Рис. 3.34. Измеренные зависимости I С( U СИ) для отдельно взятых ПТ (слева) и ПТ со схемами линеаризации (справа). а— ТП с p-n-переходом 2N5484; б— МОП-транзистор VN0106.

Применяя ПТ для регулировки усиления, а именно в схемах АРУ или модуляторов, т. е. устройств, в которых амплитуда высокочастотного сигнала меняется пропорционально сигналу звуковой частоты, есть смысл обратиться также к ИМС «аналогового умножителя». Это — высокоточные устройства с хорошим динамическим диапазоном, обычно применяются для получения произведения двух напряжений. Один из этих сомножителей может быть управляющим сигналом постоянного тока, устанавливающим масштабный множитель для второго входного сигнала, т. е. коэффициент усиления.

В аналоговом умножителе используется зависимость g m от I К , свойственная биполярному транзистору ( g m= [ I К(мА)/25] См), и применяются группы согласованных транзисторов, чтобы избежать проблем разброса параметров и сдвига. На очень высоких частотах (100 МГц и выше) часто для этой же цели лучше использовать простые пассивные «балансные смесители» ( разд. 13.12 ).

Важно помнить, что ПТ в смысле проводимости ведет себя при малых напряжениях U СИ как линейное сопротивление, а не как источник тока, что характерно для коллектора биполярного транзистора, и он работает как сопротивление во всем диапазоне до 0 В между истоком и стоком (здесь нет ни диодных перепадов, ни чего-нибудь в этом роде, о чем стоило бы беспокоиться). Существуют ОУ и семейства логических элементов (КМОП), в которых используется это полезное свойство, так что насыщение на выходе у этих схем наступает именно на уровне напряжения питания.

Ключи на ПТ

Две первые схемы на ПТ, которые в качестве примера мы привели в начале этой главы, были ключами: схема логического ключа и схема переключателя линейного сигнала. Они попадают в перечень наиболее важных применений ПТ, и в них используются те преимущества, которые дают уникальные характеристики ПТ: высокое полное сопротивление затвора и резистивный характер проводимости в обоих направлениях, четко просматривающийся вплоть до напряжения 0 В. На практике обычно используют МОП-транзисторные интегральные микросхемы (а не схемы на дискретных транзисторах) во всех цифровых и линейных ключах, и только для мощных ключей дискретные ПТ предпочтительнее. Однако и в этих случаях важно (и интересно!) понимать, как работают эти чипы; в противном случае вы почти гарантированы пасть жертвой какого-нибудь загадочного ненормального поведения схемы.
