Этот дополнительный ток утечки затвора есть недостаток, свойственный в первую очередь n -канальным ПТ и проявляется он при повышении напряжения сток-затвор. Проблема допускает несколько решений: а) работайте при малых напряжениях сток-затвор, либо при малом напряжении питания стока, либо используйте каскодные связи; б) используйте p -канальные ПТ с p-n -переходом, у которых этот эффект намного слабее или в) применяйте МОП-транзисторы. Самое главное, что позволит вам избежать неприятностей, — это не дать возможности захватить вас врасплох.
Динамический ток затвора.Утечка затвора — это эффект, проявляющийся на постоянном токе. Любой сигнал, поданный на затвор, неминуемо вызовет также переменный ток благодаря наличию емкости затвора. Рассмотрим усилитель с общим истоком. Как и в схеме на биполярных транзисторах, можно наблюдать эффект, вызванный просто емкостью входа относительно земли ( С вх ), но есть еще мультипликативный емкостной эффект Миллера, который влияет на емкость обратной связи ( С ОС ). Есть две причины, почему емкостной эффект проявляется у ПТ более серьезно, чем у биполярных транзисторов. Во-первых, полевым транзисторам отдают предпочтение перед биполярными, когда хотят получить очень малый входной ток; при этом емкостные токи при тех же величинах емкостей принимают более угрожающие размеры. Во-вторых, полевые транзисторы часто имеют значительно более высокие значения емкостей, чем эквивалентные биполярные.
Чтобы оценить емкостный эффект, рассмотрим усилитель на ПТ, предназначенный для работы с источником сигнала, имеющим сопротивление 100 кОм. Что касается постоянного тока, то здесь нет проблем, так как ток, равный пикоамперу, создает на внутреннем сопротивлении указанного источника падение напряжения всего в микровольт. Однако на частоте, скажем, 1 МГц входная емкость в 5 пФ создает шунтирующее полное сопротивление приблизительно 30 кОм, что серьезно ослабляет сигнал. Фактически любой усилитель попадает в неприятности, имея дело с высокоомным источником сигналов на высоких частотах, и обычное решение состоит в том, чтобы работать с низким полным сопротивлением (типичное значение 50 Ом) или использовать подстраиваемый LC-контур для резонансной компенсации паразитной емкости. Ключ к пониманию проблемы состоит в том, чтобы не смотреть на ПТ-усилитель как на нагрузку сопротивлением 10 12Ом на частоте сигнала.

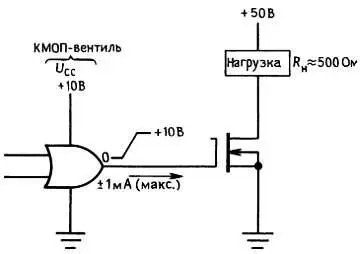

В качестве еще одного примера представим себе переключение 10-амперной нагрузки с помощью мощного МОП-транзистора (сколько-нибудь мощные ПТ с p-n -переходом отсутствуют), в духе рис. 3.32.

Рис. 3.32.
Кто-то может наивно предположить, что затвор можно возбудить от слаботочного выходного сигнала цифровой логической схемы, например от так называемой КМОП-логики, которая способна выдать ток порядка 1 мА при размахе сигнала от нуля до +10 В. На самом деле такая схема тут же вышла бы из строя, так как при токе возбуждения затвора 1 мА емкость 350 пФ обр. связи транзистора 2Ν6763 растянула бы процесс переключения на неспешные 20 мкс.
Но что еще хуже, динамические токи затвора ( i 3= C· dU C/ dt) могут проходить на выход логического устройства и вывести его из строя благодаря непредсказуемым образом возникающему эффекту, известному как «защелкивание кремниевой полупроводниковой структуры» (более подробно о нем в гл. 8 и 9 ). При этом оказывается, что мощные биполярные транзисторы имеют сравнимые с ПТ величины емкостей и, следовательно, сравнимые динамические входные токи; однако когда вы проектируете схему возбуждения мощного биполярного 10-амперного транзистора, вы заранее знаете, что в цепи возбуждения базы нужно обеспечить ток 500 мА или около того (через пару Дарлингтона или еще каким-либо образом), в то время как у ПТ вы скорее всего будете ожидать гарантированно низкий входной ток. И вновь в этом примере несколько потускнел блеск ПТ как прибора со сверхвысоким полным сопротивлением.
Упражнение 3.4.Покажите, что схема на рис. 3.32 переключается за время около 20 мкс, в предположении, что допустимый ток возбуждения затвора составляет 1 мА.
На рис. 3.17 показаны характеристики ПТ с p-n -переходом (зависимость тока стока от U СИ при различных ( U ЗИ ) как в нормальном («насыщенном») режиме, так и в «линейной» области малых значений напряжения сток-исток. В начале этой главы мы привели также эквивалентную пару графиков для МОП-транзисторов (рис. 3.2). Зависимость I С - U СИ приблизительно линейна в области U СИ , меньших U ЗИ— U П , и кривые могут быть продолжены в обе стороны, так что устройство можно использовать в качестве управляемого напряжением резистора для малых сигналов любой полярности. Из формулы, выражающей I С через U ЗИ в линейной области ( разд. 3.04 ) легко найти, что отношение I С / U ЗИ равно 1/ R СИ = 2k[( U ЗИ — U П) — U СИ/2]. Последний член в этом выражении представляет собой нелинейность, т. е. отклонение от резистивности характеристики (сопротивление резистора не должно зависеть от напряжения). Однако при напряжениях стока существенно меньших напряжения отсечки (при U СИ -> 0) этот последний член становится совершенно незначимым, и ПТ ведет себя приблизительно как линейное сопротивление R СИ ~= 1/[2k( U ЗИ — U П]. Поскольку зависящий от конкретного устройства параметр k — не та количественная характеристика, которую нам хотелось бы знать, полезнее записать R СИ ~= R 0( U З0— U П)/( U З— U П), где сопротивление R СИ при любом напряжении затвора можно определить через известное сопротивление R 0 , измеренное при некотором напряжении затвора U З0 .
Упражнение 3.5. Выведите предыдущую «масштабную» формулу.
Обе приведенные выше формулы показывают, что проводимость (равная 1/ R СИ ) пропорциональна величине, на которую напряжение затвора превышает напряжение отсечки. Другой полезный факт состоит в том, что R СИ= 1/ g m, т. е. сопротивление канала в линейной области есть величина, обратная крутизне в области насыщения. Это удобная в пользовании зависимость, поскольку g m - параметр, который почти всегда приводится в паспорте ПТ.
Упражнение 3.6.Покажите, что Rси = 1/gm, выведя крутизну из приведенной в разд. 3.04 формулы для тока стока в области насыщения.
