Пауль Хоровиц - Искусство схемотехники. Том 1 [Изд.4-е]

Мультиплексоры.Хорошим приложением ПТ-ключей являются мультиплексоры — схемы, которые позволяют выбрать один из нескольких входов по указанию управляющего цифрового сигнала. Аналоговый сигнал с этого выбранного входа будет прямо проходить на (единственный) выход. На рис. 3.38 показана функциональная схема такого устройства.

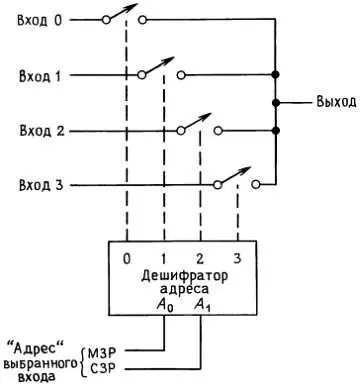

Рис. 3.38. Аналоговый мультиплексор.

Каждый из ключей от Кл 0 до Кл 3 есть аналоговый КМОП-ключ. «Выбирающая логика» декодирует адрес и «задействует» (жаргонный аналог слова «включает») только адресованный ключ, блокируя остальные. Такой мультиплексор обычно используется в сочетании с цифровыми схемами, вырабатывающими адрес. Типичная конфигурация может включать в себя блок накопления данных, в котором несколько входных сигналов поочередно опрашиваются, преобразуются в цифровую форму и используются как входные данные для каких-то вычислений.

Так как аналоговые ключи являются двунаправленными устройствами, аналоговый мультиплексор является одновременно и «демультиплексором», т. е. сигнал может быть подан на выход и снят с избранного входа. В гл. 8 и 9 будет показано, что аналоговый мультиплексор может применяться в качестве «цифрового мультиплексора-демультиплексора», поскольку цифровые логические уровни — это не что иное, как значения напряжения, трактуемые как двоичные единицы и нули.

Типичные аналоговые мультиплексоры — схемы серий DG506-509, а также схемы IH6108 и IH6116 (8- и 16-входовые мультиплексоры), воспринимающие в качестве кода адреса логические уровни ТТЛ и КМОП и работающие с аналоговыми сигналами до ±15 В. Приборы 4051–4053, которые входят в семейство цифровых схем КМОП, являются аналоговыми мультиплексорами-демультиплексорами, имеющими до 8 входов, но уровень аналогового сигнала, ограничен 15 В; у них есть вывод U ЭЭ (внутренний уровень смещения), так что их можно использовать для работы с биполярными аналоговыми сигналами и однополярными управляющими сигналами с уровнями цифровых логических схем.

Другие применения аналоговых ключей.Управляемые напряжением аналоговые ключи образуют блоки, существенно важные для построения схем на ОУ, которые мы увидим в следующей главе-интеграторы, схемы слежения-хранения и пиковые детекторы. К примеру, с помощью ОУ мы сможем построить «подлинный» интегратор (в отличие от приближения к интегратору, которое мы видели в разд. 1.15 ): постоянный входной сигнал генерирует линейно (не экспоненциально) нарастающий сигнал на выходе и т. д. При таком интеграторе мы должны иметь способ «сброса» (восстановления) выхода; с этой задачей справляется ПТ-ключ, шунтирующий интегрирующий конденсатор. Мы не хотели бы здесь полностью описывать данные схемы; поскольку основную часть этих схем составляют ОУ, они естественным образом попадают в следующую главу. Не будем предвосхищать событий.

Быстродействие.ПТ-ключи имеют сопротивление во включенном состоянии R вкл от 25 до 250 Ом. В комбинации с емкостью подложки и паразитными емкостями это сопротивление образует фильтр нижних частот, ограничивающий рабочие частоты значениями порядка 10 МГц и даже ниже (рис. 3.39).

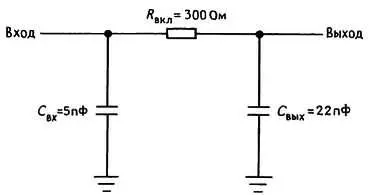

Рис. 3.39. Параметры аналогового мультиплексора HI-508 (значения даны для замкнутого канала)

f 3дБ= 1/(2π R вклС вых) = 24 МГц.

Полевые транзисторы с меньшим R вкл имеют обычно бóльшую емкость (у некоторых мультиплексоров до 50 пФ), так что выигрыша в скорости нарастания сигнала они не дают. Значительная доля ограничения частотной характеристики вызвана элементами защиты — последовательными токоограничивающими резисторами и шунтирующими диодами. Существует несколько аналоговых «телерадиочастотных» ключей, обеспечивающих пропускание сигналов более высокой частоты, возможно за счет отказа от некоторых видов защиты. Например, ключи IH5341 и IH5352 оперируют аналоговыми сигналами в обычном диапазоне +15 В и имеют полосу пропускания 100 МГц; серии «высокоскоростных» мультиплексоров 74НС4051-53 также обеспечивают полосу пропускания аналоговых сигналов на уровне 3 дБ, равную 100 МГц, но обрабатывают при этом сигналы только до ±5 В. МАХ453-5 фирмы Maxim сочетают в себе видеомультиплексор с выходным видеоусилителем, так что их можно непосредственно подключать к низкоомным (обычно 75 Ом) кабельным или иным нагрузкам; они имеют типичную полосу пропускания 50 МГц и предназначены для сигналов видеочастоты ± 1 В от низкоомных источников.

Сопротивление в открытом (включенном) состоянии.Ключи КМОП, работающие от относительно высокого напряжения питания (скажем, 15 В), будут иметь малые значения R вкл во всем диапазоне значений сигнала, так как всегда тот или другой проводящий транзистор будет иметь прямое смещение затвора, равное по крайней мере половине напряжения питания. Но при меньшем напряжении питания сопротивление ключа R вкл будет расти, и максимум его имеет место при уровне сигнала, среднем между напряжением питания и землей (или между двумя напряжениями питания при двуполярном питании) (рис. 3.40).

Рис. 3.40.

При уменьшении U СС сопротивление ПТ во включенном состоянии становится значительно выше (особенно вблизи точки U ЗИ= U СС/2), так как для ПТ обогащенного типа U П составляет по крайней мере несколько вольт и для достижения малых значений R вкл требуется напряжение затвор-исток не меньше чем 5-10 В. Кроме того, что параллельное сопротивление двух ПТ растет при уровне сигнала, среднем между напряжением питания и землей, этот пик (при 0,5 U СС ) будет увеличиваться по мере уменьшения U СС , и при достаточно низком U СС ключ для сигналов с уровнем около 0,5 U СС будет представлять разомкнутую цепь.

Имеются различные приемы, которые разработчики ИМС аналоговых ключей применяют, чтобы сохранить значение R вкл малым и примерно постоянным (для малых искажений) во всем диапазоне измерения сигналов. Например, в первоначально выпускавшемся аналоговом ключе 4016 использовалась простая схема рис. 3.36, дающая графики R вкл подобные тем, что показаны на рис. 3.41.

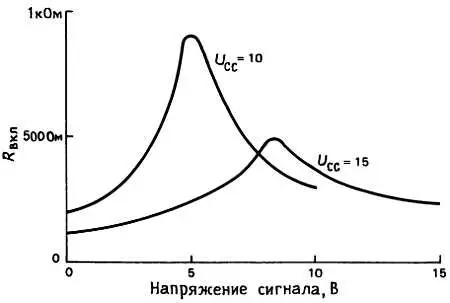

Рис. 3.41. Сопротивление включенного (замкнутого) канала аналогового КМОП-ключа типа 4016.
