3.11. Аналоговые ключи на ПТ

Очень часто ПТ, в основном МОП-транзисторы, применяются в качестве аналоговых ключей. В силу таких свойств, как малое сопротивление в проводящем состоянии («ВКЛ») при любом напряжении сигнала вплоть до 0 В, крайне высокое сопротивление в состоянии отсечки («ВЫКЛ»), малые токи утечки и малая емкость, они являются идеальными ключами, управляемыми напряжением, для аналоговых сигналов. Идеальный аналоговый (или линейный) ключ ведет себя как совершенный механический выключатель: во включенном состоянии пропускает сигнал к нагрузке без ослаблений или нелинейных искажений, в выключенном — ведет себя как разомкнутая цепь. Он имеет пренебрежимо малую емкость относительно земли и вносит ничтожно малые наводки в сигнал от переключающего его уровня, приложенного к управляющему входу.

Рассмотрим пример (рис. 3.35).

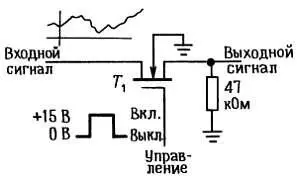

Рис 335 Т 1 n канальный МОПтранзистор обогащенного типа не проводящий - фото 257

Рис. 3.35.

Т 1— n -канальный МОП-транзистор обогащенного типа, не проводящий ток при заземленном затворе или при отрицательном напряжении затвора. В этом состоянии сопротивление сток-исток ( R выкл ), как правило, больше 10000 МОм, и сигнал не проходит через ключ (хотя на высоких частотах будут некоторые наводки через емкость сток-исток; подробнее об этом см. дальше). Подача на затвор напряжения +15 В приводит канал сток-исток в проводящее состояние с типичным сопротивлением от 25 до 100 Ом ( R вкл ) для ПТ, используемых в качестве аналоговых ключей. Схема не критична к значению уровня сигнала на затворе, поскольку он существенно более положителен, чем это необходимо для поддержания малого R вкл , и поэтому его можно задавать от логических схем (можно использовать внешний полевой или биполярный транзистор для получения уровней, соответствующих полному диапазону питания) или даже ОУ: вполне годится ± 13 В с выхода схемы 741, так как напряжение пробоя затвора МОП-транзистора обычно равно 20 В или более. Обратное смещение затвора при отрицательных значениях выхода ОУ будет давать дополнительное преимущество-можно переключать сигналы любой полярности, как опишем позже. Заметим, что ключ на ПТ-двунаправленное устройство, т. е. он может пропускать сигнал в обе стороны. Это легко понять, так как механический выключатель тоже обладает этим свойством.

Приведенная схема будет работать при положительных сигналах, не выше 10 В; при более высоком уровне сигнала напряжение на затворе будет недостаточным, чтобы удержать ПТ в состоянии проводимости ( R вкл начинает расти); отрицательные сигналы вызовут включение ПТ при заземленном затворе (при этом появится прямое смещение перехода канал-подложка; см. разд. 3.02 ). Если надо переключать сигналы обеих полярностей (т. е. в диапазоне от —10 до +10 В), то можно применить такую же схему, но с затвором, управляемым напряжением -15 В (ВЫКЛ) и +15 В (ВКЛ); подложка должна быть подсоединена к напряжению -15 В.

Для любого ПТ-ключа сопротивление нагрузки должно быть в диапазоне от 1 до 100 кОм, чтобы предотвратить емкостное прохождение входного сигнала в состоянии «ВЫКЛ», которое имело бы место при большем сопротивлении. Сопротивление нагрузки выбирается компромиссным. Малое сопротивление уменьшит емкостную утечку, но вызовет ослабление входного сигнала из-за делителя напряжения, образованного сопротивлением проводящего ПТ R вкл и сопротивлением нагрузки. Так как R вкл меняется с изменением входного сигнала (при изменении U ЗИ ), это ослабление приведет к некоторой нежелательной нелинейности. Слишком низкое сопротивление нагрузки проявляется также и на входе ключа, нагружая источник входного сигнала. В разд. 3.12 и 4.30 предложены некоторые решения этой проблемы (многоступенчатые ключи, компенсация сопротивления R вкл ). Привлекательная альтернатива — применение еще одного ПТ-ключа, закорачивающего выход на землю, если последовательно включенный ПТ находится в состоянии «ВЫКЛ»; таким образом формируется однополюсный ключ на два направления (подробнее об этом см. в следующем разделе).

Аналоговые ключи на КМОП.Часто необходимо переключать сигналы, сравнимые по величине с напряжением питания. В этом случае описанная выше простая n -канальная схема работать не будет, поскольку при пиковом значении сигнала затвор не будет иметь смещения в прямом направлении. Переключение таких сигналов обеспечивают переключатели на комплементарных МОП-транзисторах (КМОП, рис. 3.36).

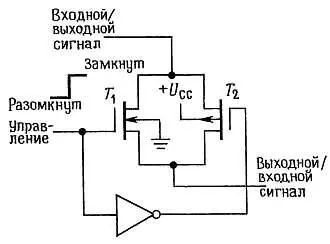

Рис 336 Аналоговый ключ на КМОПтранзисторах Треугольник на схеме это - фото 258

Рис. 3.36. Аналоговый ключ на КМОП-транзисторах.

Треугольник на схеме — это цифровой инвертор, который мы вкратце опишем: он преобразует высокий уровень входного сигнала в низкий уровень выходного и наоборот. При высоком уровне управляющего сигнала Т 1 пропускает сигналы с уровнями от земли до U СС без нескольких вольт (при более высоких уровнях сигнала R вкл начинает драматическим образом расти). Аналогично Т 2 при заземленном затворе пропускает сигнал с уровнями от U СС до значения на несколько вольт выше уровня земли. Таким образом, все сигналы в диапазоне от земли до U СС проходят через схему с малым сопротивлением (рис. 3.37).

Рис 337 1 nканальный 2 рканальный Переключение управляющего сигнала - фото 259

Рис. 3.37. 1n-канальный; 2р-канальный.

Переключение управляющего сигнала на уровень земли запирает оба ПТ, размыкая таким образом цепь. В результате получается аналоговый переключатель для сигналов в диапазоне от земли до U СС . Это основа схемы КМОП «передающего вентиля» 4066. Как и описанные ранее ключи, схема работает в двух направлениях — любой ее зажим может служить входным.

Выпускается большое количество интегральных КМОП-ключей в разных конфигурациях (например, несколько секций с несколькими полюсами каждая). Схема 4066 — классическая КМОП-схема «аналогового запорного вентиля» серии 4000 — это просто другое название для аналогового ключа, переключающего сигналы в диапазоне от земли до положительного напряжения питания. Серии IH5040 и IH5140 фирмы Intersil и серии DG305 и DG400 фирмы Siliconix очень удобны в употреблении; они используют управляющий сигнал от ТТЛ, оперируют аналоговыми сигналами до ± 15 В (тогда как у серии 4000 этот диапазон составляет всего лишь ±7,5 В), легко включаются в разнообразные конфигурации и имеют сравнительно малое сопротивление в состоянии «ВКЛ» (у некоторых из них 25 Ом). Фирмы Analog Devices, Maxim и PMI также выпускают хорошие аналоговые ключи.
