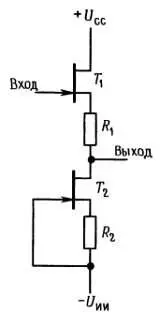

Рис. 3.29.

Если чуть подумать, то будет ясно, что резистор R 1 необходим, а равенство R 1 = R 2 гарантирует, что U вых = U вх , если Т 1 и Т 2 согласованы. Эта модификация схемы улучшает предсказуемость I С , позволяет установить значение тока стока, отличное от I С начи улучшает линейность, поскольку ПТ как источник тока работает лучше при значениях рабочего тока, меньших I С нач. Такой повторитель широко применяется в качестве входного каскада усилителя вертикального отклонения осциллографа.

Чтобы «выжать» из схемы все возможное, можно добавить в нее цепь следящей обратной связи со стока (чтобы скомпенсировать входную емкость) и выходной каскад на биполярном транзисторе для получения низкого полного выходного сопротивления. Тот же выходной сигнал можно затем использовать для запитки внутреннего «защитного» экрана, эффективно понижающего влияние емкости экранированного кабеля, которая в противном случае катастрофически ухудшила бы параметры схемы с высоким сопротивлением источника сигналов и свела бы на нет большое полное входное сопротивление, свойственное буферному усилителю.

Мы уже говорили вначале, что ПТ вообще и МОП-транзисторы в особенности имеют практически нулевой ток затвора. Это, возможно, наиболее важное свойство ПТ и оно использовалось в описанных в предыдущем разделе высокоомных усилителях и повторителях. Существенным оно будет и в тех применениях, о которых речь впереди — самые существенные из них аналоговые ключи и цифровые логические схемы.

Разумеется, при пристальном рассмотрении мы увидим, что какой-то ток через затвор все же течет. Это важно знать, поскольку наивная модель с нулевым током гарантирует, что раньше или позже, но вы ошибетесь. Фактически к возникновению конечного (ненулевого) тока затвора приводит ряд механизмов. Даже у МОП-транзисторов изоляция затвора (двуокись кремния), несовершенна, что приводит к токам утечки, находящимся в пикоамперном диапазоне. У ПТ с p-n -переходом «изоляция» затвора на самом деле является обратносмещенным диодным переходом и механизмы тока утечки через него те же, что и у обычного диода. Кроме того, ПТ с p-n -переходом ( n -канальные в особенности) подвержены дополнительному эффекту, известному как ток «ударной ионизации» затвора; он может достигать астрономических уровней. И наконец, как ПТ с p-n -переходом, так и МОП-транзисторы имеют динамический ток затвора, возникающий при воздействии сигналов переменного тока на емкость затвора; это может вызвать эффект Миллера, совсем как у биполярных транзисторов.

В большинстве случаев входной ток затвора пренебрежимо мал в сравнении с током базы биполярного транзистора, Есть, однако, ситуации, когда ПТ может фактически иметь более высокий входной ток! Рассмотрим ряд из них.

Утечка затвора. Полное входное напряжение усилителя (или повторителя) на ПТ на низких частотах ограничено утечкой затвора. В паспорте ПТ обычно указывается напряжение пробоя U 3 макс , определяемое как напряжение между затвором и каналом (исток и сток закорочены), при котором ток затвора достигает 1 мкА. При меньших напряжениях затвор-канал ток утечки затвора I З ут , опять-таки при соединенных накоротко истоке и стоке, значительно меньше, и этот ток быстро падает до пикоамперного диапазона, когда напряжение затвор-сток существенно меньше напряжения пробоя. У МОП-транзисторов никогда нельзя допускать пробоя изоляции затвора; в данном случае утечка затвора определяется как некоторый максимальный ток утечки при определенном заданном в спецификации напряжении затвор-канал. В интегральных усилительных схемах на ПТ (например, в ОУ на ПТ) для спецификации входного тока утечки применяется не дающий правильного представления о сути дела «входной ток смещения» I см ; обычно его величина лежит в пикоамперном диапазоне.

Хорошо здесь то, что ток утечки находится в пикоамперном диапазоне при комнатной температуре. Плохо, что он быстро нарастает (фактически экспоненциально) с ростом температуры, грубо говоря удваивается на каждые 10 °C. В противоположность этому ток утечки базы у биполярного транзистора практически отсутствует, в действительности имеется даже слабая тенденция к его уменьшению с ростом температуры. На рис. 3.30 даны в сравнении графики зависимости входного тока от температуры для нескольких операционных усилителей в интегральном исполнении.

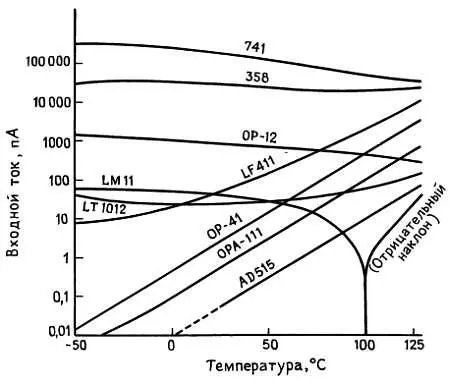

Рис. 3.30. Входной ток усилителя на ПТ — это ток утечки затвора, который удваивается при повышении температуры на каждые 10 °C.

ОУ с ПТ-входом имеют наименьшие значения входного тока при комнатной температуре (и ниже), однако их входной ток быстро растет с температурой, и их графики пересекают кривые усилителей с хорошо спроектированными входными каскадами на биполярных транзисторах, таких как LM11 и LT1012. Эти биполярные ОУ наряду с «призерами» среди ОУ на ПТ с p-n -переходом по минимуму входного тока, такими как ОРА111 и AD549, весьма дороги. При этом, чтобы дать представление о том, чего можно ожидать от недорогих (ценой меньше доллара) ОУ, мы включили сюда также и ОУ, являющиеся повседневной «похлебкой», такие как биполярный ОУ типа 358 и ОУ на ПТ с p-n -переходом LF411.

Ток ударной ионизации ПТ с р-n -переходом.В дополнение к обычным эффектам утечки затвора в n -канальных ПТ с p-n -переходом в гораздо большей степени проявляются токи утечки при работе с существенными уровнями U СИ и I С (ток утечки, оговариваемый в паспорте, измеряется при совершенно нереальных условиях U СИ = I С = 0!). Рис. 3.31 показывает, что происходит.

Рис. 3.31. Утечка затвора ПТ с p-n-переходом быстро растет с ростом напряжения сток-затвор и пропорциональна току стока.

Ток утечки затвора остается близким к I З ут до тех пор, пока мы не достигнем критического напряжения сток-затвор, при котором кривая круто взмывает вверх. Этот дополнительный ток «ударной ионизации» пропорционален току стока и он растет экспоненциально с ростом напряжения и температуры. Появление этого тока наблюдается при напряжении сток-затвор, составляющем Приблизительно 25 % от U 3 макс , и он может добавлять в ток затвора микроампер и более. Очевидно, что «высокоомный буфер» с микроамперным входным током лишен смысла. Это то, что получится, если попытаться использовать 2N4868A в качестве повторителя с током стока 1 мА при напряжении питания 40 В.
