Источник тока на ПТ с p-n -переходом, даже с резистором в цепи истока, дает несколько изменяющийся ток при изменении напряжения, т. е. он имеет конечное выходное сопротивление, а не желаемое бесконечное значение Z вых . Кривые рис. 3.17 показывают, например, что у транзистора 2N5484 при изменении напряжения стока в рабочем диапазоне от 5 до 20 В ток стока при замкнутых накоротко истоке и затворе (т. е. I С нач ) изменяется на 5 %. Эту вариацию можно уменьшить до 2 % или около того, включив в цепь истока резистор. Тот же прием, который был использован в схеме рис. 2.24, можно использовать и для источников тока на ПТ с p-n -переходом, как это и сделано на рис. 3.20.

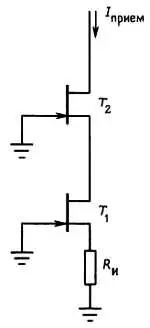

Рис. 3.20. Каскодная схема «потребителя» тока на ПТ с p-n-переходом.

I СИ нас( T 2) > I СИ нас( T 1)

Идея (как и в случае с биполярными транзисторами) состоит в том, чтобы использовать второй ПТ с p-n -переходом для поддержания постоянным напряжения сток-исток в источнике тока. T 1 в этом случае является обычным источником тока на ПТ с p-n -переходом с истоковым резистором.

T 2 — ПТ с p-n -переходом с большим значением I С нач , включенный «последовательно» с источником тока. Он пропускает постоянный ток стока T 1 в нагрузку, удерживая в то же время напряжение на стоке T 1 неизменным, а тем самым и напряжение затвор-исток, что вынуждает T 2 работать с тем же током, что и T 1 .

Таким образом, T 2 «экранирует» T 1 от колебаний напряжения на выходе; поскольку T 1 не подвержен вариациям напряжения стока, он «сидит на месте» и обеспечивает постоянный ток. Если вернуться к схеме зеркала Вилсона (рис. 2.48), то мы увидим, что здесь используется та же идея фиксации напряжения.

Вы можете распознать в этой схеме на ПТ с p-n -переходом «каскодную» схему, которая обычно используется для преодоления эффекта Миллера ( разд. 2.19 ).

Каскодная схема на ПТ с p-n -переходом проще, чем на биполярных транзисторах, поскольку здесь не требуется напряжения смещения на затворе верхнего ПТ: ввиду того, что он работает в режиме с обеднением, можно просто заземлить его затвор (сравните с рис. 2.74).

Упражнение 3.2.Объясните, почему верхний ПТ с p-n -переходом в каскодной схеме должен иметь более высокое значение Ic нач , чем нижний ПТ. Помочь в этом может рассмотрение каскодной схемы на ПТ с p-n -переходом без истокового резистора.

Важно осознавать, что источник тока на хороших биполярных транзисторах обеспечит намного лучшие предсказуемость и стабильность, чем источник тока на ПТ с p-n -переходом. Более того, построенные на ОУ источники тока, которые мы увидим в следующей главе, еще лучше. Например, источник тока на ПТ в типичном диапазоне температур и вариаций напряжения нагрузки может давать ток с отклонениями на 5 %, даже если подгонкой истокового резистора установить желаемый ток; в то же время источник тока на ОУ из биполярных или полевых транзисторов даст без особых усилий со стороны разработчика предсказуемость и стабильность лучше 0,5 %.

Истоковые повторители и усилители на ПТ с общим истоком — это аналоги эмиттерных повторителей и усилителей с общим эмиттером на биполярных транзисторах, о которых мы говорили в предыдущей главе. Однако отсутствие постоянного тока затвора дает возможность получить очень высокое входное сопротивление. Такие усилители необходимы, когда мы имеем дело с высокоомными источниками сигналов, встречающимися в измерительных схемах. Для некоторых специализированных применений вы, может быть, захотите построить повторители или усилители на дискретных ПТ, однако в большинстве случаев можно использовать достоинства, которыми обладают ОУ с ПТ-входом. В любом случае стоит понять, как они работают.

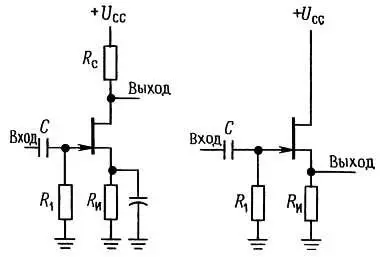

Когда мы имеем дело с ПТ, то обычно применяется та же схема автоматического смещения, что и в источниках тока на ПТ с p-n -переходом ( разд. 3.06 ) с одним резистором смещения затвора, подключенным вторым выводом к земле (рис. 3.21); для МОП-транзисторов требуется делитель, питаемый от источника напряжения стока, или расщепленный источник, как это было и в случае с биполярными транзисторами.

Рис. 3.21.

Резистор смещения затвора может иметь очень большое сопротивление (свыше МОм), поскольку ток утечки затвора измеряется наноамперами.

Крутизна.Отсутствие тока затвора делает естественным параметром, характеризующим усиление ПТ, крутизну — отношение выходного тока к входному напряжению:

g m= i вых/ u вх·

Это отличается от того, как мы рассматривали биполярные транзисторы в предыдущей главе, где мы вначале носились с идеей усиления по току ( i вых/u вх ), а затем ввели ориентированную на параметр крутизны модель Эберса-Молла: полезно было посмотреть на биполярные транзисторы с разных сторон, в зависимости от их применения.

Крутизна ПТ может быть оценена по характеристике либо по тому, насколько увеличивается I С при переходе от одной кривой с фиксированным значением напряжения затвора к другой из семейства кривых (рис. 3.2 или 3.17), либо, что проще, по наклону кривых «передаточных характеристик» I С - U ЗИ (рис. 3.14).

Крутизна зависит от тока стока (вскоре мы увидим как) и определяется просто как (Напомним, что строчными латинскими буквами обозначаются малосигнальные приращения.) Из этого выражения мы получаем коэффициент усиления по напряжению:

К U= u С/ u ЗИ = — R Сi С/ u ЗИ= — g mR C,

тот же результат, что и для биполярного транзистора в разд. 2.09 , если заменить резистор нагрузки R K на R C . Как правило, крутизна ПТ равняется нескольким тысячам микросименс (мкСм) при токе стока в несколько миллиампер. Поскольку g m зависит от тока стока, существует некоторая нелинейность, связанная с зависимостью коэффициента усиления от изменения тока стока на протяжении периода сигнала, подобно тому, как это бывает в усилителе с заземленным эмиттером, где g m= 1/ r Эпропорциональна I С . Кроме того, ПТ в общем имеют значительно меньшую крутизну, чем биполярные транзисторы, что делает их менее подходящими для построения усилителей и повторителей. Рассмотрим это немного подробнее.

Сравнение крутизны ПТ и биполярных транзисторов.Чтобы перевести наше последнее замечание в числа, рассмотрим ПТ с p-n -переходом и биполярный транзистор, каждый с рабочим током 1 мА. Представим, что они включены как усилители с общим истоком (эмиттером), а сток (коллектор) через резистор 5 кОм подключен к источнику питания 4-10 В (рис. 3.22).
