Рис. 3.4. ЗРПК «Сосна»

Другим комплексом ПВО, специально ориентированным на борьбу с БПЛА, является ЗРПК «Сосна», который, по сути, представляет собой глубокую модернизацию одного из массовых армейских ЗРК «Стрела-10М3» [121]. Так ЗРК «Стрела-10М3» может поражать воздушные цели на высотах 0,01-3,5 км и на дальности 0,8–5 км (с вероятностью поражения одной ЗУР 0,3–0,6). Время реакции комплекса 7-10 с [122]. ЗРПК «Сосна» в качестве ракетного вооружения оснащена 12 высокоскоростными двухступенчатыми ЗУР малой массы, способных развивать скорость до 900 м/с и совершать маневры с перегрузкой до 40g. Наведение ЗУР осуществляется комбинированно — радиокомандным способом на стартовом участке, в дальнейшем — телеориентирование второй ступени в лазерном луче. Дальность поражения этого ЗРПК ракетным вооружением — 1,3-10 км на высотах до 5 км. Дальность поражения артиллерийским вооружением — до 4 км, на высотах до 3 км, с вероятностью до 0,6 [123].

Вышеуказанные отечественные ЗРК, специализирующиеся на противодействии БПЛА, фактически являются уникальными разработками, полнофункциональные аналоги которых в других странах отсутствуют. При этом в настоящее время ведущие зарубежные страны, в полной мере осознав необходимость противодействия БПЛА, только планируют создание подобных ЗРК.

Так ситуация в ПВО США такова, что после снятия с вооружения ЗРК малой дальности Chaparral (с ЗУР MIM-72) в 1997 г. и средней дальности Hawk (с ЗУР MIM-23) в 2002 г. единственными массовыми сухопутными средствами ПВО в вооруженных силах (ВС) США остались ЗРК большой дальности Patriot PAC-3 и ПЗРК Stinger. При этом, единственным средством ближнего действия были ракеты FIM-92 от ПЗРК Stinger, причём использовали их с различных платформ [124]:

— ПЗРК Stinger (MANPADS, Man-portable air-defense system).

— ЗРК малой дальности M1097 Avenger — гиростабилизированная платформа с 2 контейнерами по 4 ракеты в каждом и другим оборудованием на базе джипа M998 HMMWV;

— боевая машина пехоты (БМП) ПВО М2 Bradley — принята на вооружение ВС США в 1997 г., всего в этот вариант были переоборудованы 99 БМП. Но уже в 2005–2006 гг. они были сняты с вооружения, точнее возвращены назад в конфигурацию обычных БМП;

— универсальные пусковые установки MML (Multi-Mission Launcher) — проходят испытания с 2016 г. [125]

Таким образом, на 2013 г. на вооружении ПВО ВС США из средств, которые можно рассматривать как массовые средства огневого поражения БПЛА, находились только ЗРК большой дальности Patriot (около 480 пусковых установок) и ЗРК малой дальности M1097 Avenger (примерно 700 пусковых установок), использующий ракеты Stinger [126]. В результате командованием США в 2016 г. было заявлено о необходимости создания аналогов российских ЗРК «Тор» и «Панцирь-С1» в рамках программы «Возможность защиты от огня с закрытых позиций» (Indirect Fire Protection Capability Increment 2 — Intercept, IFPC Inc 2-I). Одним из элементов этой программы является создание боевой машины Centurion C-RAM (Counter Rocket, Artillery and Mortar — противодействие ракетам, артиллерии и минометам) [127].

Рассмотрим ЗРК Patriot PAC-3, ЗРК M1097 Avenger и зенитно-артиллерийский комплекс (ЗАК) Centurion C-RAM более подробно.

Комплекс Patriot (рис. 3.5) — американский ЗРК, используемый ВС США в качестве основного средства ПВО от широкой номенклатуры воздушных целей на средних и больших высотах. В дополнение к этому, ЗРК Patriot играет роль средства перехвата баллистических ракет. В состав ЗРК Patriot входят ракеты воздушного перехвата и многофункциональная РЛС-подсистема. В настоящий момент эксплуатируется усовершенствованная версия этого ЗРК — Patriot PAC-3, принятая на вооружение в 2001 г. Многофункциональная РЛС AN/MPQ-53 используется в ЗРК Patriot PAC-3 для обнаружения, сопровождения и подсветки целей, слежения за ЗУР и передачи на них команд.

Основные ТТХ РЛС AN/MPQ-53 [128]:

— рабочая длинна волны 5,5–6,7 см (4–6 ГГц);

— сектор обзора в режиме поиска:

• по азимуту от +45° до −45°;

• по углу места 1°-73°;

— сектор сопровождения в режиме наведения через ЗУР:

• по азимуту от +55° до −55°;

• по углу места 1°-83°;

— дальность обнаружения: при ЭПР цели:

• 0,1 м² (малоразмерные БПЛА или головная часть ракеты) — 70 км;

• 0,5 м² (средние БПЛА — ракета) — 100 км;

• 1,5 м² (большие БПЛА или истребитель) — 130 км;

• 10 м² (бомбардировщик) — 180 км;

— количество одновременно сопровождаемых целей — до 125;

— максимальная скорость сопровождаемых целей — 2200 м/с;

— время обнаружения цели — 8-10 с.

В 2017 г. ЗРК Patriot начал проходить масштабную программу модернизации по проекту PBD8 (Post-Deployment Build 8) и к 2019 г. модернизацию уже прошли 2/3 комплексов, стоящих на вооружении ВС США. Основные работы по модернизации предусматривают замену РЛС на новую многофункциональную станцию AN/MPQ-65A и переход на цифровую обработку сигналов. Это обеспечит повышение дальности обнаружения ЗРК до 230–240 км, а также повысит помехоустойчивость РЛС [129].

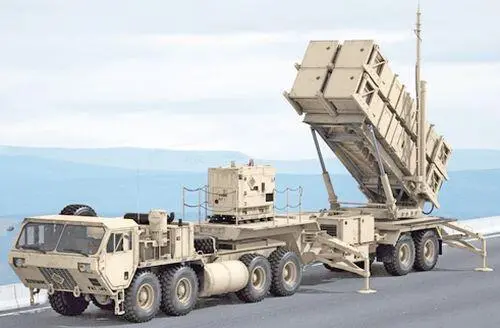

Рис. 3.5. ЗРК Patriot

Основным средством поражения ЗРК Patriot PAC-3 является ЗУР MIM-104. ТТХ данной ЗУР:

— дальность стрельбы:

• минимальная — 3 км;

• максимальная по баллистической цели — 20 км;

• максимальная по аэродинамической цели — 80 км;

— высота поражения цели:

• минимальная — 0,6 км;

• максимальная — 24–25 км;

— время полета — 8,3-17 с;

— максимальная скорость поражаемых воздушных целей — 1600 м/c;

— высота поражаемых воздушных целей — до 15 км;

— вероятность поражения одной ракетой в отсутствие помех:

• самолёта — 0,8–0,9;

• БПЛА или тактической ракеты — 0,6–0,8.

ЗРК малой дальности M1097 Avenger (рис. 3.6) предназначен для поражения воздушных целей на встречных курсах и вдогон на высотах 0,5–3,8 км и дальностях 0,5–5,5 км. Комплекс создан в 1990 г. компанией Boeing Aerospace Company с использованием ЗУР FIM-92 Stinger. В своем составе ЗРК имеет пусковую установку (2 пакета по 4-е ракеты FIM-92 Stinger в транспортно-пусковых контейнерах), 12,7-мм пулемет, систему обнаружения и сопровождения целей, ЭВМ, аппаратуру опознавания «свой-чужой» AN/PPX-3B, органы управления и индикации, связные радиостанции AN/PRC-77 и AN/VRC-47. Система целеуказания ЗРК способна автоматически сопровождать цель, определяя расстояние до цели, и производить обстрел целей в движении со скоростью до 35 км/ч. В комплексе M1097 Avenger используется ЗУР FIM-92B Stinger, с головками самонаведения (ГСН) инфракрасного (ИК) и ультрафиолетового (УФ) диапазона POST (Passive Optical Seeker Technology). Максимальная скорость полета ЗУР — М =2,2. Для перекрытия «мертвой зоны» ЗУР FIM-92 Stinger служит крупнокалиберный 12,7-мм пулемет М3Р, являющийся улучшенной версией AN-M3 MG со скорострельностью 1100 выстр./мин и боезапасом 300 патронов.
