Сергей Макаренко - Противодействие беспилотным летательным аппаратам

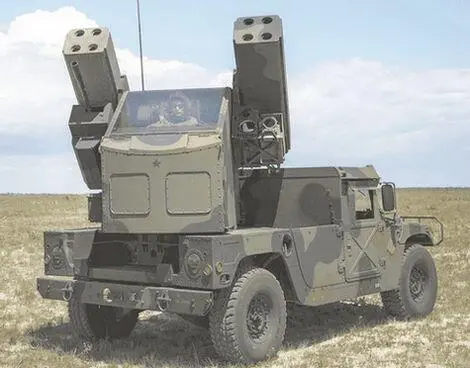

Рис. 3.6. ЗРК малой дальности M1097 Avenger

ЗАК Centurion C-RAM (рис. 3.7) является перспективным наземным вариантом известного американского корабельного ЗАК Mark 15 Phalanx CIWS. Этот ЗАК оборудован шестиствольной 20-мм пушкой М61А1 со скорострельностью до 2000–2200 выстрелов/мин и эффективной дальностью стрельбы 1,47 км, стреляющей осколочно-фугасными снарядами для большей эффективности поражения, установленной на едином лафете с двумя РЛС обнаружения и сопровождения цели. В боекомплекте артиллерийской установки Centurion C-RAM используются осколочно-трассирующие снаряды М246 и осколочно-фугасные М940. Для безопасности людей, находящихся на земле, все снаряды снабжены самоликвидаторами, подрывающими их через заданный временной интервал. Общий боезапас составляет 1500 выстрелов.

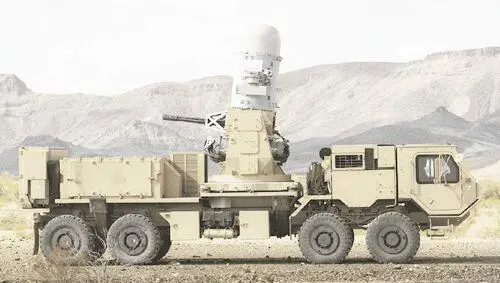

Рис. 3.7. ЗАК Centurion C-RAM

При создании Centurion C-RAM специалисты компании Raytheon использовали наработки и боевой опыт, полученные при создании и эксплуатации ЗСУ М163 Vulcan на базе БТР М113 и последних модификаций морского ЗАК Phalanx CIWS. Так как сухопутная ЗАК Centurion C-RAM функционально сильно отличается от своего морского прототипа — Mark 15 Phalanx CIWS, в её составе использовалось несколько иное радиолокационное и оптоэлектронное оборудование, а также другой алгоритм функционирования. ЗАК Centurion C-RAM так же, как и корабельный ЗАК Mark 15 Phalanx CIWS, осуществляет поиск и поражение целей в автоматическом режиме. Функции оператора при несении боевого дежурства сводятся к контролю работоспособности ЗАК, подтверждение запроса на поражение цели, вошедшей в охраняемый периметр и пресечению нештатных ситуаций.

В отличие от морского ЗАК, для расчёта баллистической траектории цели и определения степени угрозы прикрываемому объекту и принятия решения о его поражении, в состав Centurion C-RAM включена выносная РЛС AN/TPQ-36 Firefinder. Эта компактная мобильная РЛС на основе ФАР AN/TPQ-36 Firefinder способна обнаруживать снаряды и ракеты РСЗО на дальности 18–24 км, одновременно сопровождать до 20 целей и на основе расчёта их траекторий с высокой точностью определять координаты артиллерийских позиций.

С 2009 г. в составе ЗАК для раннего обнаружения мин, ракет, снарядов и малогабаритных БПЛА на траектории используется выносная РЛС AN/TPQ-53 Target Acquisition Radar, с максимальной дальностью работы по 122-мм реактивным снарядам — 60 км. РЛС AN/TPQ-53 размещается на шасси 5-тонного бронированного грузовика FMTV, который способен двигаться по шоссе со скоростью более 80 км/ч. Информация о целях, обнаруженных выносными РЛС в реальном режиме времени передаётся на ПУ ЗАК по радиорелейным или волоконно-оптическим линиям.

Помимо выносной РЛС на самом ЗАК Centurion C-RAM также используется РЛС обнаружения и наведения, штатно размещенная на платформе с артиллерийской установкой (рис. 3.7). В первом варианте ЗАК Centurion C-RAM для обнаружения миномётных мин и снарядов в непосредственной близости от защищаемой зоны использовалась РЛС AN/TPQ-48. Комплект аппаратуры РЛС весил 220 кг, дальность обнаружения 120-мм мины — 5 км. Однако после ряда инцидентов, когда РЛС AN/TPQ-48 пропустила несколько вражеских снарядов, она была заменена РЛС AN/TPQ-49. Фактически РЛС AN/TPQ-49 — это улучшенный вариант РЛС AN/TPQ-48, в котором помимо повышения надёжности, и снижения массы до 70 кг, дальность обнаружения 120-мм мин доведена до 10 км. Для применения в составе ЗАК Centurion C-RAM компания Raytheon разработала РЛС Ku-диапазона (10,7-12,75 ГГц) MFRFS (Multi-Function RF System) с сектором сканирования 360°. В настоящее время характеристики РЛС MFRFS в открытой печати не разглашаются, но, как отмечается в пресс-релизах по итогам испытаний, после введения РЛС MFRFS в состав аппаратной части ЗАК Centurion эффективность ЗАК существенно возросла. Помимо РЛС, для поиска и целеуказания воздушных и наземных целей предназначена оптоэлектронная аппаратура с тепловизионным каналом (FLIR), с автоматическим захватом и сопровождением движущихся объектов. Это даёт возможность помимо уничтожения артиллерийских снарядов в любое время суток и в сложных погодных условиях противодействовать крылатым ракетам, БПЛА, низколетящим самолётам и вертолётам, а также использовать ЗАК Centurion C-RAM для самообороны [130].

ЗАК Centurion C-RAM предназначен для прикрытия важных наземных объектов (расквартированных армейских частей, военных баз, а также мест развертывания систем ПВО и ПРО большого радиуса действия) от средств воздушного нападения на предельно малых и малых высотах, ракет РСЗО, БПЛА, артиллерийских снарядов и минометных мин, а также для поражения живой силы и легкобронированных целей противника в сложных условиях обстановки и в любое время суток [131].

Перспективным направлением развития ЗРК, ориентированных против БПЛА, является проект Low-Cost Extended Range Air Defense (LOWER AD). Этот проект был анонсирован в 2018 г. командованием по развитию боевых возможностей ВС США — CCDC (Combat Capabilities Development Command), целью проекта является создание нового более простого и дешевого ЗРК, чем широко распространённый ЗРК Patriot. Новый комплекс будет нести большее число ракет с меньшей дальностью полета (рис. 3.8). Его задачей станет поражение дозвуковых крылатых ракет и ударных БПЛА. Более сложные цели других типов предлагается оставить для ЗРК Patriot. Совместное применение Patriot и LOWER AD, как ожидается, позволит получить выгодное соотношение боевой эффективности и стоимости эксплуатации. На данный момент проект LOWER AD находится на ранних стадиях проектирования — определен облик будущего ЗРК, сформированы некоторые принципиальные тактико-технические решения. Более серьезные результаты появятся лишь в 2021 г. или позднее [132].

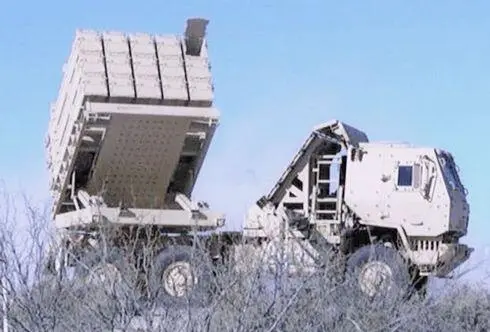

Рис. 3.8. Возможная пусковая установка LOWER AD

Отметим, что ведущие западные компании в инициативном порядке продолжают заниматься проблемой противодействия БПЛА. Так в 2012 г. компания Raytheon сообщила о получении контракта от армии США стоимостью 79,2 млн долларов на разработку ракеты-перехватчика AI3 (Accelerated Improved Intercept Initiative) для защиты личного состава от БПЛА, тактических ракет и минометных снарядов. Над подобным проектом EAPS с ракетой MHTK работала и компания Lockheed Martin совместно с научно-исследовательским центром авиации и ракетных систем США. Известно, что Raytheon и Lockheed Martin проводили контрольные тестовые пуски своих ракет еще в 2013 г. и планировали продолжить свои разработки в рамках вышеуказанной программы Intercept, IFPC Inc 2-I, однако до сих пор это не привело к созданию каких-либо демонстрационных образцов ЗРК, подобных отечественным «Панцирь-С1» и «Тор» [133].
