— в отдельных случаях, при условии успешного вскрытия структуры сигналов и формата передаваемых сообщений в КРУ и в канале навигации, средства РЭП позволяют перехватить управление БПЛА и навязать ему ложную траекторию полета.

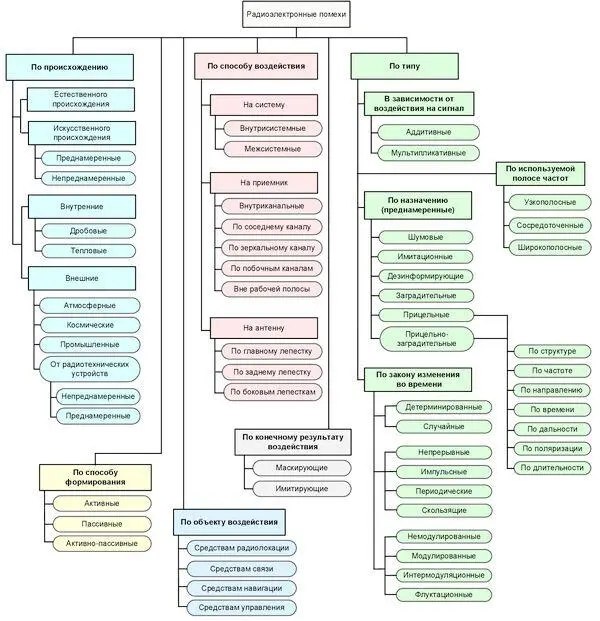

Рис. 4.1. Общая классификация радиоэлектронных помех [258]

Вместе с тем, одновременно с вышеуказанными достоинствами, средствам РЭП свойственны и определенные недостатки:

— воздействие средств РЭП возможно только при условии соблюдения электромагнитной доступности БПЛА;

— подавление канала управления и навигации БПЛА возможно только при условии активного дистанционного управления БПЛА, с использованием навигации по сигналам СРНС. Полет БПЛА в режиме «радиомолчания» по заблаговременно заложенной программе, как правило, не позволяет вскрыть факт полета такого БПЛА средствами РРТР и, соответственно, сформировать целеуказания средствам РЭП на противодействие таким БПЛА;

— применение средств РЭП против БПЛА в условиях мирного времени ограниченно относительно небольшой мощностью, вследствие необходимости выполнения требований по электромагнитной совместимости (ЭМС) с другими РЭС. Эти РЭС могут находиться как на защищаемом от БПЛА объекте, так и могут являться другими средствами противодействия БПЛА, которые, наряду со средствами РЭП, интегрированы в комплекс противодействия, например, РЛС или средства РТРР обнаружения БПЛА;

— энергетическая эффективность средств РЭП убывает пропорционально квадрату расстояния, вследствие этого средства РЭП являются средствами ближнего действия, причем их эффективность возрастает по мере приближения БПЛА к месту расположения средств РЭП (контролируемому рубежу);

— заградительные помехи, обладающие «площадным эффектом» и ориентированные на подавление нескольких каналов управления и навигации, одновременно с этим имеют и низкую энергетическую эффективность, особенно, в условиях использования для управления и навигации БПЛА широкополосных сигналов (ШПС) и сигналов с псевдослучайной перестройкой рабочей частоты (ППРЧ);

— помехи, прицельные по частоте и структуре сигналов КРУ и СРНС, которые являются наиболее эффективными для нарушения управления БПЛА, в том числе, путем навязывания ложных режимов полета. Данный тип помех для своего формирования требует либо оперативного вскрытия средствами РРТР структуры сигналов и формата передаваемых сообщений в КРУ и в канале навигации, либо заблаговременного формирования баз данных (БД) соответствующих сигналов, используемых БПЛА. В результате, такие высокоэффективные помехи эффективно могут быть использованы только против ограниченного числа отдельных моделей БПЛА, а основанные на этих помехах способы подавления — как отдельные режимы, более пригодные для демонстрации возможностей средств РЭП, чем для реального противодействия налету группы БПЛА;

— эффективность средств РЭП существенно зависит от сценария применения БПЛА, профиля их полета, уровня автономности и т. д. Изначальный учет в сценарии применения БПЛА возможности использования против них средств РЭП, выбор профиля полета на низкой высоте, с учетом складок местности, заблаговременное формирование для навигационной системы профиля полета по электронной карте местности, соблюдение режима «радиомолчания», а также применение других способов радиоэлектронной защиты БПЛА, существенно снижает возможности средств РЭП.

Основным недостатком средств РЭП, основанных на подавлении каналов управления и навигации БПЛА радиоэлектронными помехами, является то, что излучение соответствующих помех никак не гарантирует требуемой реакции БПЛА на подобное воздействие, а именно — прекращение полета в направлении защищаемого объекта. Действия БПЛА в результате воздействия могут варьироваться в широком диапазоне, от продолжения полета по заданной траектории (например, за счет использования лазерного высотомера и электронной карты местности) до включения «режима возврата» на своей ПУ.

Обобщая вышесказанное, можно сделать вывод о том, что средства РЭП действительно являются высокоэффективным и перспективным средством противодействия БПЛА, однако на современном этапе своего развития они не позволяют самостоятельно гарантированно предотвратить полет БПЛА к контролируемому периметру, имеют ограничения по применимости, в связи с необходимостью обеспечения ЭМС с другими РЭС, не обладают высокой степенью избирательности в отношении поражаемых целей, и как следствие — могут быть использованы в составе комплекса противодействия БПЛА только в совокупности с другими средствами, прежде всего, со средствами физического и огневого поражения.

Рост угрозы со стороны БПЛА, привел к резкому повышению предложений, со стороны производителей соответствующих средств. Анализ информации, доступной из открытых источников и на сайтах производителей [259], показывает, что в настоящее время доступен широкий спектр комплексов РЭП, специально ориентированных на противодействие БПЛА. К таким комплексам можно отнести комплексы РЭП: Р-330Ж «Житель», «Шиповник-АЭРО», «Репеллент-1», «Серп», «Атака-DBS», «Заслон», «Крона-2М», «Солярис-Н», «REX 1», «Пищаль-ПРО», «Таран-ПРО», «Stupor» и многие др.

При этом данные комплексы можно четко разделить на три типа, каждый из которых имеет принципиально разные возможности и особенности применения:

1) «боевые» комплексы РЭП, имеющие относительно высокий энергетический потенциал и большую дальность действия, ориентированные на применение в условиях мирного и военного времени против БПЛА, в том числе, специального и военного назначения (к таким комплексам можно отнести: Р-330Ж «Житель», «Репеллент-1», «Шиповник-АЭРО»);

2) «коммерческие» комплексы РЭП, имеющие относительно невысокий энергетический потенциал и среднюю дальность действия, ориентированные на защиту периметра критических объектов от малых БПЛА-квадрокоптеров исключительно в мирное время (к таким комплексам можно отнести: «Серп», «Заслон», «Атака-DBS», «Крона-2М», «Солярис-Н» и др.);

3) малогабаритные носимые средства РЭП, имеющие относительно низкий энергетический потенциал и малую дальность действия, ориентированные на использование одним человеком против одного или нескольких БПЛА, выполненные в формате «носимого орудия» (к таким средствам можно отнести: «REX 1», «Пищаль-ПРО», «Таран-ПРО», «Stupor» и др.).

Рассмотрим возможности и особенности применения данных комплексов РЭП более подробно.
