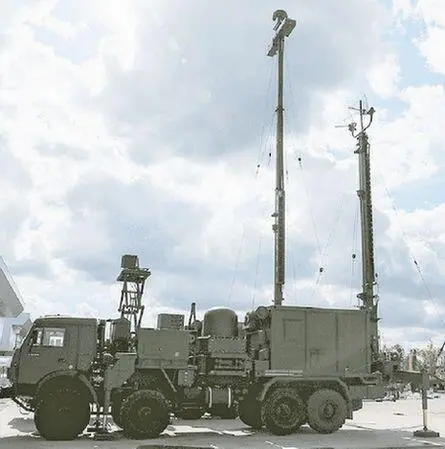

а. Комплекс РЭП Р-330Ж «Житель»

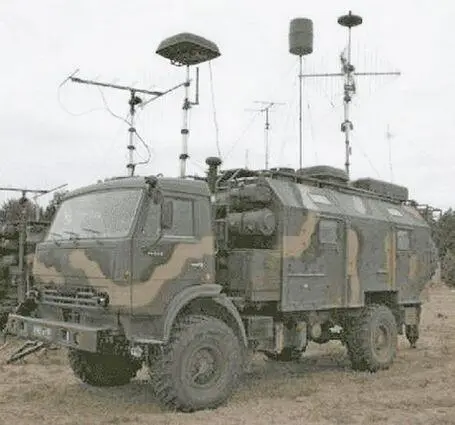

б. Комплекс РЭП «Шиповник-АЭРО»

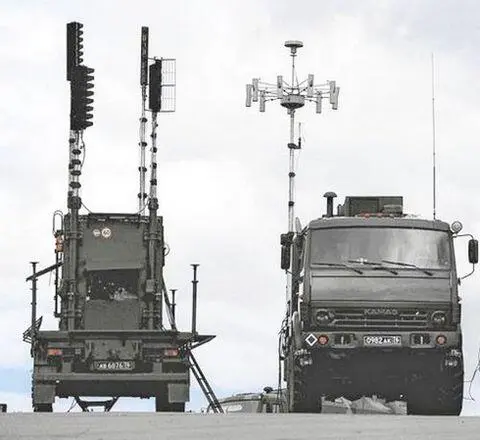

в. Комплекс РЭП «Репеллент-1»

Рис. 4.2. Боевые комплексы РЭП

В целом боевые комплексы РЭП противодействия БПЛА являются эффективным средством решения задач подавления каналов управления и навигации. Недостаточная «интеллектуальность» постановки помех в данных комплексах компенсируется их высокими энергетическими возможностями и универсальностью применения по отношению ко всем типам БПЛА. Недостатком данных комплексов является низкий уровень ЭМС по отношению к другим РЭС связи и навигации в зоне применения, что делает практически невозможным их широкое использование для противодействия БПЛА в условиях мирного времени.

Необходимость обеспечения защиты критической инфраструктуры и важных объектов в мирное время, при обеспечении требований ЭМС со существующими связными и навигационными РЭС, привело к формированию отдельного направления в области противодействия БПЛА, заключающегося в создании, так называемых, коммерческих комплексов РЭП.

В настоящее время к таким коммерческим комплексам РЭП, предназначенным для противодействия БПЛА можно отнести: «Серп», «Заслон», «Атака-DBS», «Крона-2М», «Солярис-Н» и др. [267].

Отличительными чертами коммерческих комплексов РЭП, по сравнению с боевыми, являются:

— относительно невысокий энергопотенциал, в связи чем — меньшая дальность действия, при одновременном обеспечении требований ЭМС за пределами зоны подавления;

— использование направленных антенных систем, которые позволяют создавать модульные комплексы РЭП, со сложной конфигурацией подавляемых секторов и контролируемого периметра;

— использование для вскрытия факта полета БПЛА и контроля их траектории неизлучающих средств — как средств РРТР, так и пассивных РЛС, основанных на приеме отраженных сигналов от внешних источников радиоизлучения, например, от ретрансляционных телевизионных вышек;

— использование режимов подавления каналов управления БПЛА, основанных не на заградительных помехах, перекрывающих отдельный диапазон частот, а на помехах прицельных по частоте и структуре широко распространенных средств связи с малыми БПЛА-квадрокоптерами;

— использование режимов «вскрытия» каналов управления, основанных на автоматическом определении типа протокола, из числа наиболее широко используемых, с последующем использовании известных уязвимостей в них;

— использование режимов подавления и навязывания ложных режимов работы каналов навигации БПЛА, основанных на формировании шумовых помех, прицельных по частоте, для закрытых каналов СРНС, при одновременном формировании ложных сигналов — имитирующих помех, прицельных по частоте и структуре сигнала, для открытых каналов СРНС (преимущественно по каналу L1 GPS), так называемый, «спуфинг» (от англ. spoofing — подмена) сигналов СРНС.

Анализ этих отличительных черт коммерческих комплексов РЭП относительно боевых позволяет сделать вывод о том, что, с одной стороны, данные комплексы реализуют более «интеллектуальные» режимы противодействия БПЛА, основанные на имитирующих помехах, прицельных по частоте и структуре широко распространённых полезных сигналов управления и навигации БПЛА-квадрокоптеров (рис. 4.3). С другой стороны, данные комплексы утратили существенную часть универсальности применения и ориентированы, прежде всего, на широко распространенные коммерчески доступные малые БПЛА, оборудованные исключительно стандартными средствами связи (на основе стандартов 2G…4G и Wi-Fi) и навигации по СРНС.

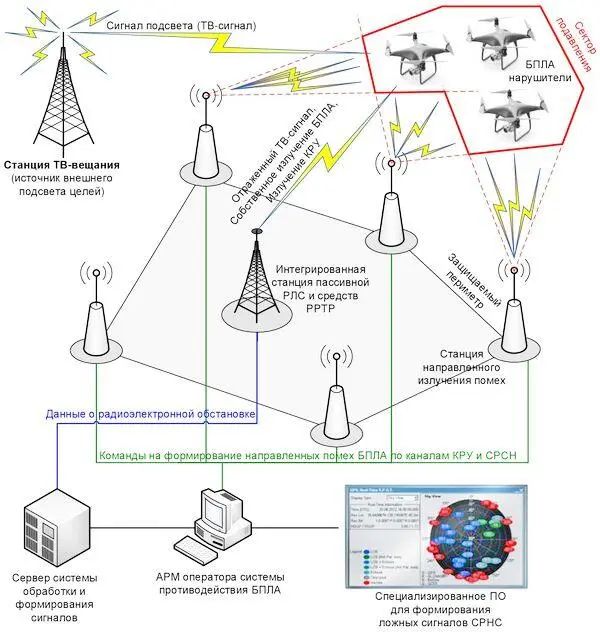

Рис. 4.3. Принцип функционирования системы противодействия БПЛА «Серп» [268]

Обобщая данные об отечественных комплексах «Серп», «Заслон», «Атака-DBS», «Крона-2М», «Тревога-Шит», «Blighter AUDS», «Drone Dome», «Falcon Shield» и др. [269], можно сформировать обобщенные ТТХ коммерческого комплекса РЭП, ориентированного на противодействие БПЛА.

ТТХ подсистемы разведки:

— ведение разведки БПЛА:

а) РРТР каналов связи и управления БПЛА;

б) использование РЛС с пассивным или активным принципом подсветки целей;

в) использование оптико-электронного средства (ОЭС) в видимом и ИК-диапазоне;

— дальность обнаружения БПЛА:

а) средствами РРТР: до 5-10 км;

б) путем использования РЛС: до 8-30 км;

в) путем использования ОЭС (в видимом диапазоне с оптическим увеличением): до 3–5 км;

— литерные частоты широко распространениях средств связи, на которых ведется РРТР каналов управления БПЛА:

а) RC433: 433 МГц;

б) сети 4G: 725–770, 790–830, 850–894 МГц;

в) сети CDMA: 850–894 МГц:

г) RC868: 868–916 МГц;

д) GSM900: 890–915, 935–960 МГц;

е) GSM1800: 1710–1880 МГц;

ж) сети 3G: 2110–2170 МГц;

з) сети Wi-Fi на базовой частоте 2,4 ГГц: 2,4–2,5 ГГц;

и) сети 4G: 2,5–2,7 ГГц;

к) сети Wi-Fi на базовой частоте 5,2 ГГц: 4,9–5,5 ГГц;

л) сети Wi-Fi на базовой частоте 5,8 ГГц: 5,5–6,1 ГГц.

ТТХ подсистемы РЭП:

— литерные частоты широко распространениях средств связи, на которых ведется подавление:

а) частоты типовых каналов коммерческих систем связи:

• RC433: 433 МГц;

• сети 4G: 725–770, 790–830, 850–894 МГц;

• сети CDMA: 850–894 МГц:

• RC868: 868–916 МГц;

• GSM900: 890–915, 935–960 МГц;

• GSM1800: 1710–1880 МГц;

• сети 3G: 2110–2170 МГц;

• сети Wi-Fi на базовой частоте 2,4 ГГц: 2,4–2,5 ГГц;

• сети 4G: 2,5–2,7 ГГц;

• сети Wi-Fi на базовой частоте 5,2 ГГц: 4,9–5,5 ГГц;

• сети Wi-Fi на базовой частоте 5,8 ГГц: 5,5–6,1 ГГц;

б) частоты каналов навигации по СРНС:

• GPS (L1 — 1575,42 МГц / L2 — 1227,6 МГц);

• ГЛОНАСС (L1 — 1602 МГц / L2 — 1246 МГц);

• BeiDou (B1 — 1561,098 МГц / B2 — 1207,14 МГц);

• Galileo (E1 — 1575,42 МГц / E5 — 1191,79 МГц);

— дальность подавления приемных трактов средств связи и средств навигации по СРСН на БПЛА: до 6 км;

— энергопотенциал воздействия: 5-10 Вт;

— направленность антенн: направленные антенны с шириной главного лепестка диаграммы направленности 45–90⁰;

— типы формируемых помех:

а) для «закрытых» каналов связи и управления, имеющих криптографическую защиту: шумовая помеха, прицельная по частоте;

б) для «открытых» каналов связи и управления или каналов, имеющих типовые уязвимости в протоколах шифрования: имитирующая помеха, прицельная по частоте и структуре полезного сигнала, с целью навязывания ложных режимов работы;
