Излучение ослабляется пропорционально квадрату расстояния, значит, и максимальная дальность поражения жестко связана с размером источника и отношением плотностей энергии РЧЭМИ: пробивной к минимально необходимой для требуемого воздействия на цель (рис. 5.30)! Пробивная напряженность тем выше, чем короче импульс РЧЭМИ (рис. 5.31), так что, применяя источник, формирующий короткие импульсы, можно получить и выигрыш в эффективности действия по цели и сделать устройство более энергоемким.

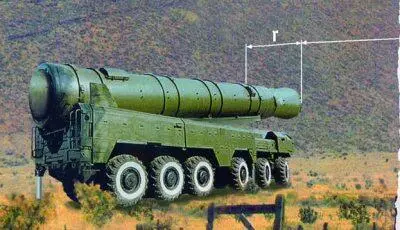

Если пробоя нет, то плотность потока мощности/энергии РЧЭМИ ослабляется пропорционально квадрату расстояния (как в источнике, так и вне его), значит, и максимальная дальность поражения (R) жестко связана с размером источника (r) и отношением плотностей энергии РЧЭМИ: максимально допустимой — пробивной (D d) к минимально необходимой для требуемого воздействия на цель (D eff):

Для направленных источников РЧЭМИ в качестве «r» выступает длина, для изотропных «r» — радиус.

… Поразить цель — танк, боевой блок — можно, либо точно попав в нее подкалиберным снарядом, кинетическим перехватчиком, либо не попав, но доставив достаточно близко боеприпас, рассеивающий свою энергию во все стороны: нейтронную боеголовку, мощную авиабомбу.

Если в цель должно попасть излучение направленного источника, то его необходимо наводить. Кроме того, пучок формируемого им РЧЭМИ надо сузить — чтобы добиться максимальной дальности поражения. Сужение пучка неизбежно приведет к тому, что на выходе источника плотность энергии РЧЭМИ приблизится к пробивному значению для окружающего воздуха и далее суживать пучок станет возможным, лишь наращивая длину рупора (например, для двукратного повышения дальности поражения — более чем вдвое).

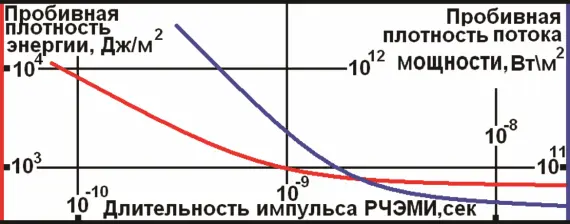

Уровни плотности потока мощности и энергии импульса РЧЭМИ, приводящие к пробою чистого, сухого воздуха при нормальном атмосферном давлении на уровне моря. Далее, в пояснениях к критерию «Тысяча длин или радиусов», для краткости упоминается лишь одна из приведенных на графике величин, и подразумевается, что источник максимально форсирован (для импульса формируемой им длительности как плотность энергии, так и плотность потока мощности РЧЭМИ на его поверхности близки к пробивным значениям).

Сделаем обратный ход: расширим до предела диаграмму направленности. Абсолютные значения дальности поражения при этом уменьшатся, но исчезнут необходимости в искусственном увеличении габаритов, в наведении источника на цель.

Пробой — фундаментальное ограничение, с которым ничего нельзя поделать, и, как угодно изменяя конструкцию источника РЧЭМИ, невозможно устранить связь не только его размеров с мощностью, но тех дальностей поражения электроники, которые можно ожидать при боевом применении. В чистом, сухом воздухе на уровне моря цель средней стойкости поражается на дальности, не превышающей тысячу размеров источника (R<100()r) [115] К этой оценке уместно дополнительное разъяснение. Приходилось сталкиваться с ее использованием в титанической борьбе за финансирование: в ход шли подтасовки (утверждалось, например, что РЛС выводится из строя импульсом РЧЭМИ энергией в нано джоули). Ошущая острое сочувствие к страждущим, автор все же не счел возможным взять на себя долю ответственности за вымогаемое решение. Однажды создатели направленных излучателей радостно загомонили, что их устройство «вывело из строя» нечто «на значительно больших расстояниях». Оказалось, что это — правда, но, как водится, — не вся: в качестве мишени при проведении опытов выбирались объекты с приборами зарядовой связи, стойкость которых к РЧЭМИ более чем на два порядка меньше средних для электроники значений. Оценка в «тысячу характерных размеров» — предварительная, применяемая в тех случаях, когда стойкость цели по отношению к РЧЭМИ заранее не известна. Если же такие данные имеются, то следует использовать оценку, приведенную в подписи к рис. 5.30. . даже если плотность энергии РЧЭМИ на его поверхности максимально возможная — пробивная.

Для ЭМБП калибра 130 мм оценка в «тысячу радиусов» дает максимальный радиус поражения 65 м, примерно равновероятного по направлениям. Этот радиус на порядок превышает тот, в пределах которого разрывом 130-мм осколочно-фугасного снаряда уничтожается крылатая ракета. А вот для направленных источников РЧЭМИ оценка в «тысячу длин» полна трагизма: они проиграют в дальности поражения равным им по габаритам огневым средствам, например — той же автоматической пушке.

Обычно эти пояснения быстро надоедали высокопоставленным собеседникам и следовала реплика: «Ну и что?». Законы жанра требуют заинтересовать чем-то близким, дорогим и понятным.

Из, казалось бы, отвлеченных физических рассуждений, вырисовывался облик того, что предлагалось заказчикам.

• ЭМБП следует применять в залпе, потому что облучение цели с разных направлений делает более вероятным совпадение лепестков излучения и приема на частотах, к которым цель наиболее чувствительна, да и воздействие на полупроводниковый элемент последовательности токовых импульсов вызывает его деградацию при меньшей интегральной энергии, чем это имеет место для единичного импульса.

• Применять ЭМБП следует в первом ударе, чтобы ослепить противника и обеспечить возможность в дальнейшем добить его огневыми средствами. Отличия ЭМБП от других средств радиоэлектронной борьбы проявляются в том, что цель не может избежать поражения ЭМБП, сменив свою рабочую частоту и даже вообще прекратив работу: токи при воздействии РЧЭМИ наводятся и в выключенной аппаратуре. Цель не становится вновь работоспособной сразу при прекращении облучения, в то время как при подавлении помехами дело обстоит именно так.

• Применение ЭМБП эффективно против рассредоточенных целей, таких как летящий на танковую колонну «рой» кассетных самонаводящихся элементов; при этом подрыв всей завесы ЭМБП можно осуществить одновременно от датчиков облучения, реагирующих на срабатывание любого из ЭМБП, составляющих завесу.
