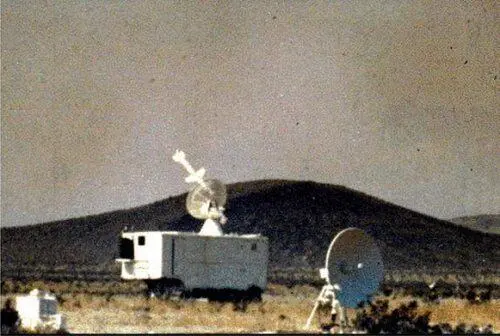

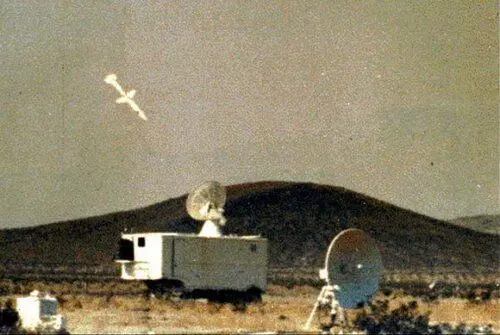

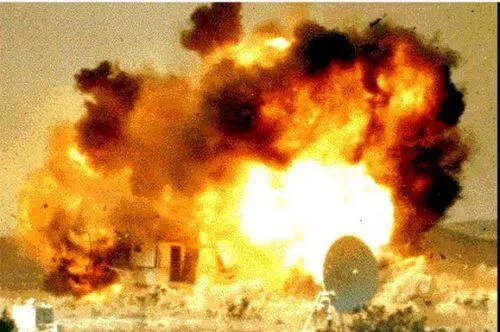

Поражение РЛС наводящейся на ее излучение авиационной ракетой. Ракета может «захватить» как главный лепесток диаграммы направленности РЛС, так и один из боковых.

Можно, конечно, восславить «безумство храбрых», но, скорее всего, каждый из восславленных предпочел бы в этой ситуации стрелять ЭМБП. Во-первых, сделать это можно, наплевав ради безопасности на рыцарские манеры, «из-за угла»; во-вторых, что более важно, дальность стрельбы определяется возможностями носителя ЭМБП, соответственно, и цель может быть выведена из строя на большей дальности, а значит — менее вероятно попадание уже неуправляемой ракеты в обороняемый объект.

Теперь попытаемся представить и тяжкую долю тех, кто сам оказался целью РЧЭМИ: кто в страде боевой трудился на, может, и не столь героических, но от этого не менее важных постах операторов РЛС.

Любое электронное устройство на полупроводниковой элементной базе может быть выведено из строя, если только плотность потока мощности воздействующего РЧЭМИ достаточно высока, но пока не известны модели, адекватно описывающие реакцию сколько-нибудь сложного электронного устройства на облучение сверхширокополосным РЧЭМИ. Может наблюдаться кумуляция эффектов и/или самопроизвольное восстановление некоторых схем спустя время от нескольких миллисекунд до часов и даже дней (т. н. эффект «временного ослепления»). Словом, ни к чему тут будут отработанные расчетами до автоматизма навыки замены вышедшего из строя блока исправным: сначала предстоят мучительные раздумья, какой же из блоков надо заменить, а это непросто, особенно — во время боя.

Особенности сверхширокополосного излучения — распространение по всем направлениям от источника и прием целью со всех направлений

— просто-таки горланят об областях военного применения: в боеприпасах, разрывы которых вероятны на любых направлениях относительно цели. Правда, на больших расстояниях, когда воздействующие плотности мощности или энергии РЧЭМИ близки к минимальным эффективным значениям, функциональное поражение становится вероятностным, зависящим от расположения точки подрыва ЭМБП. Но ведь и дня осколков, с увеличением дистанции от подорванного боеприпаса, сплошное поражение целей вырождается в вероятностное.

Многое зависит и от длительности импульса воздействующего РЧЭМИ. Пришлось вспомнить уравнение теплопроводности и эксперименты в НИИВТ по отжигу пластин из кремния. Рассуждения были таковы. Пусть весь тепловой эффект от токового импульса реализуется в области р-п перехода (размеры которого — около микрона). Энергия импульса бесконечно малой длительности (такой, что повышение температуры кремния на расстоянии, сравнимом с микроном, пренебрежимо), нагревающего до данной температуры пластину данной площади, принималась равной единице. Если же энергия выделяется на той же глубине, но в течение большего времени, то существенной становится теплопередача и для достижения той же температуры нагревать придется уже не микронный слой кремния, а и близлежащие слои, что ведет к снижению кпд. Понятно, что от абсолютной величины температуры результаты расчетов не зависят, но, для справки — эта величина должна быть достаточно большой, скажем — 1200 К; этот уровень соответствует плавлению кремния, изменение фазового состояние приводит к растрескиванию р-п перехода, то есть — имеет место необратимый выход полупроводникового элемента из строя.

Профили температуры были рассчитаны и получена зависимость кпд различных временных режимов облучения, из которой следовало, что режимы более длительные, чем единицы микросекунд, неэффективны (рис. 5.26).

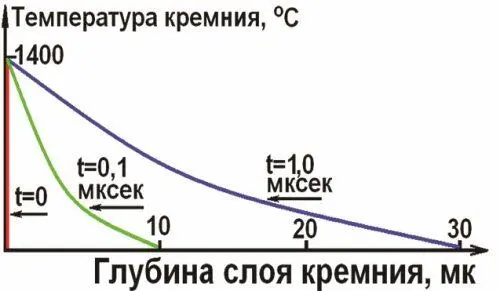

Сверху — распределение температур в кремнии при различных режимах тепловыделения в слое микронной толщины (длительность тепловыделения указана).

Пусть весь тепловой эффект сосредоточен в области р-n перехода (размеры которого — около микрона). Тогда импульс бесконечно малой длительности (при которой повышение температуры кремния на расстоянии, сравнимом с микроном, пренебрежимо), нагревающий до температуры, к примеру, 1400 градусов пластину данной площади, должен иметь определенную энергию, которая при дальнейших расчетах принималась равной единице (100 %-ный кпд). Величина 1400 градусов упомянута потому, что этот уровень соответствует плавлению кремния, а изменение фазового состояния приводит к растрескиванию структуры, то есть имеет место необратимый выход полупроводникового элемента из строя. Если же энергия выделяется на той же глубине, но в течение большего времени, существенным становится теплоотвод и для достижения той же температуры нагревать придется уже не микронный слой кремния, а и близлежащие слои, что снижает кпд.

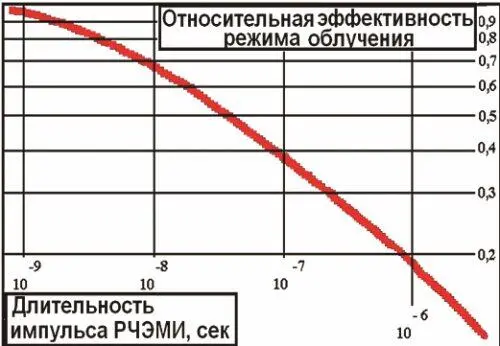

Снизу — относительные эффективности различных временных режимов облучения.

К тому же, уменьшение времени генерации РЧЭМИ позволяет «пропустить» через воздух, избежав его пробоя, большие плотности его энергии или мощности — это тоже важно, почему — будет объяснено через раздел.

Ударно-волновые источники, как формирующие короткие (менее наносекунды) импульсы РЧЭМИ, предпочтительны с точки зрения эффектов их воздействия на цели. С другой стороны, ВМГЧ значительно более прост в производстве, дешев, и надежен. Энергия генерируемого РЧЭМИ в ВМГЧ линейно зависит от начальной энергии зарядки конденсатора и не требуется «ловить» оптимум энергообеспечения.

Очень хотелось совместить положительные качества ВМГЧ с использованием задела, полученного столь тяжелым трудом. Имплозивный магнитный генератор частоты (ИМГЧ) воплощал такую попытку. В нем (рис. 5.27) детонационная разводка ИМГЧ формирует при срабатывании не цилиндрическую, а тороидальную детонационную волну, а вместо рабочего тела из монокристалла на оси лайнера размещен излучающий при срабатывании индуктивно-емкостной контур. При сжатии лайнером магнитного поля происходит процесс, подобный таковому в трансформаторе. Во внутренней катушке при ударе лайнера скачком изменяются и ток и напряжение, а последующее замыкание витков добавляет энергию, которую тут же расходуют излучение и другие виды потерь. На подобном умножении магнитного потока основано получение сверхбольших коэффициентов усиления энергии. В. Демидов, получивший в одном из созданных им СВМГ магнитную энергию, более чем в миллион раз превышавшую начальную, помог автору советами по реализации этого метода для ИМГЧ.
