…Внешность ЦУВИ, испытанных в этой серии, изменилась разительно — теперь это было компактные, полностью автономные, вполне подходящие по габаритам для боеприпасов устройства (рис. 5.22). Импульс тока «выжали» из ферромагнитного генератора (ФМГ) — при ударной демагнетизации пластин из электротехнического железа. ФМГ впервые был разработан во ВНИИЭФ и адаптирован для применения в ЦУВИ. Каждую пластину набора надо изолировать (чтобы поле «выходило» по изоляции в обмотку, а не растрачивало свою энергию на нагрев металла вихревыми токами), и, кроме того, образовать из сложенных пластин конус (чтобы труба одновременно ударила по всем ним), для чего используются клинья из бронзы. Сложный ФМГ работал не очень стабильно, но с одного кубического сантиметра набора пластин удалось получить до 0,5 Дж энергии токового импульса!

Стальной цилиндр, «разваленный» волной сжатия и последовавшей разгрузкой.

Но оказалось, что плоды мучений с источниками запитки для ЦУВИ несъедобны, хотя собственно излучатель (Е-23) показал неплохие результаты при воздействии на мины и при его срабатывании была временно выведена из строя старая, а потому довольно стойкая РЛС П-12, располагавшаяся в полусотне метров от взрыва. Повторить эти достижения для укомплектованного СВМГ и ФМГ излучателя не удалось. Причин виделось две: случайная и не очень. Случайная была аналогичной той, которая вызывала разброс показаний спектрометра: неконтролируемые повороты сборки в разных опытах. Другую объясняли расчеты, наконец, завершенные группой Бармина: оптимум излучения характеризовался весьма «острой» зависимостью от начальных параметров, особенно — от индукции магнитного поля в РТ. Даже незначительное отклонение от номинальных значений генерируемого ФМГ тока или коэффициента усиления СВМГ вело к весьма существенным неблагоприятным изменениям в режиме излучения ЦУВИ. Разброс характеристик устройств энергообеспечения была неудовлетворительным: для ФМГ — до 30 % по току, а дня СВМГ (причем даже дня варианта, изготовленного во ВНИИЭФ, где культура производства неизмеримо выше, чем на всех серийных заводах) — около 10 % по коэффициенту усиления. И ФМГ и СВМГ нуждались в кропотливой «доводке», сопряженной с огромным расходом времени и средств…

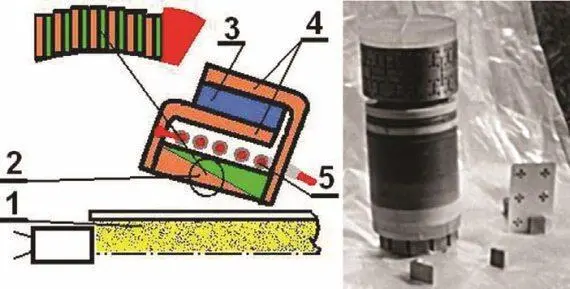

Слева — схема ферромагнитного генератора начального импульса тока. В ферромагнетиках во взаимодействии с внешнем полем основную роль играют собственные, не зависящие от орбитального движения, магнитные моменты электронов (спины), а атомы связаны в кристаллической решетке. Остаточная намагниченность ферромагнетиков не исчезает и при снятии внешнего поля.

Расширяемая взрывом ВВ 1 труба, прежде чем начать движение по виткам обмотки ВМГ, ударяет по набору 2 железных пластин, в котором системой постоянных магнитов 3 и магнитопроводов 4 создано поле с индукцией около 2 Тл. Удар трубы формирует в железе волну, которая разрушает его доменную структуру, превращая из ферромагнетика в парамагнетик. В парамагнетике реакция на внешнее магнитное поле обусловлена движением электронов на атомных орбитах. Оси моментов электронных токов вращаются (прецессируют) при приложении поля, а, кроме того, упорядочиванию их ориентации мешает тепловое движение атомов. По этим причинам существенное намагничивание невозможно и ранее заключенное в доменах поле освобождается. Оно вытесняется в обмотку 5, где наводит ЭДС, которая и создает начальный ток в ВМГ.

Справа — сборка Е-29 — полностью автономный прототип электромагнитного заряда, включающий ферромагнитный генератор для получения начального импульса тока, усилитель тока (ВМГ) и цилиндрический ударно-волновой излучатель. Рядом — элементы магнитопровода ФМГ.

Состоялся также дебют СВМГ с малоемкостным конденсатором в качестве нагрузки, получившего название взрывомагнитного генератора частоты (ВМГЧ).

.. Как мы знаем, магнитный поток «выпустить» непросто — надо разорвать контур тока, например, взрывающегося ВМГ — да еще успеть изолировать разрыв. Но можно создать изолированный разрыв заранее (рис. 5.23), включив в контур высоковольтный конденсатор: ведь между его пластинами — тот же разрыв. Ток в таком генераторе осциллирует, так как емкость контура существенна, и по мере уменьшения индуктивности частота колебаний возрастает (рис. 5.23,а). Иногда обмотку ВМГЧ делают из нескольких проводов, подсоединяя каждый к отдельному конденсатору: из-за рассогласования токов, излучение [112] В 2006 г. В. Барышевский и А. Гуринович показали, что в ВМГЧ следует учитывать излучение не только оставшихся в данный момент незакороченными витков обмотки, но и «емкостной антенны» — включенного в контур конденсатора. рассеивается в этом случае более равномерно. Оценив период колебаний (для единиц микрогенри и нанофарад), получим сотни наносекунд, что не очень благоприятно (волны в сотни раз «длиннее» самого ВМГЧ). Но эти «несущие» волны — не основные в излучении: компрессия поля трубой, давая прибавку тока тем большую, чем выше его мгновенное значение, приводит к появлению «быстрых» гармоник. При каждой осцилляции тока меняется и состав этих гармоник, что естественно — ведь меняются и параметры контура. Так что излучает ВМГЧ не один импульс, а последовательность (цуг) — по числу полуволн тока.

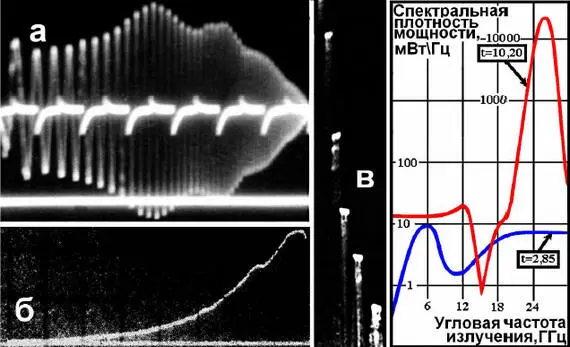

Сделать модель ВМГЧ пригодной для численных расчетов можно, учитывая в ней (в виде эквивалентного сопротивления) интегральные потери на излучение. Причины других потерь — такие же, как и в СВМГ (диффузия магнитного поля, сопротивление изоляции проводов), поэтому их можно определить из осциллограмм тока, который генерируется СВМГ с точно такой же, как и ВМГЧ, обмоткой, но — с индуктивной нагрузкой, и, следовательно, не излучающим (рис. 5.23,6). Из осциллограмм же, полученных при работе ВМГЧ, которые все стали называть «рыбами» (рис. 5.23,а), определили суммарное сопротивление потерь, как излучательных, так и обусловленных иными причинами. Оставалось только найти разность этих величин в каждый из моментов работы ВМГЧ, чтобы получить все данные, необходимые дня спектральных вычислений (графики справа). Нельзя назвать такой метод безупречным, но это было лучше, чем ничего.

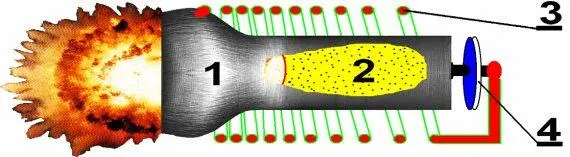

Вверху — схема взрывомагнитного генератора частоты (ВМГЧ).
