5.11
Воспоминания о быстрых гармониках
…Теоретик М. Г. Целкачев рассматривал различные варианты работы СВМГ, в том числе и на емкостную нагрузку. При обсуждении этого варианта внимание привлекла зависимость тока от времени. Она была необычной — весьма далекой от синусоиды — и вспомнилось, с какими проблемами пришлось столкнуться в НИИАА при передаче сигнала по кабелю. Несущая частота (с которой происходила смена полярности тока) даже при минимальных значениях индуктивности ВМГ и емкости нагрузки едва превышала десяток мегагерц, что было недостаточно для эффективного излучения (соответствующая длина волны на два — три порядка превышала размеры устройства), но для «быстрых» гармоник это соотношение обещало быть более благоприятным. Для расчетов мощности излучения, как всегда, не хватало знаний о нескольких параметрах. Получить информацию о них можно было только в ходе приближающейся серии испытаний.
Летняя (1990 г.) серия испытаний на полигоне Кызбурун-3 отличалась от других тем, что впервые для измерения частотно-мощностного распределения (спектра) РЧЭМИ впервые использовались специально разработанные спектрометры (рис. 5.19). Они были предназначены для измерений только в узких «полосах» (пропускание было существенно лишь для РЧЭМИ с частотами, отличавшимися примерно на 5 % от «центральной»), а в остальных диапазонах, которые, по оценкам, охватывали три-четыре частотные декады (от десятков мегагагерц до десятков гигагерц), эффективные фильтры препятствовали приему. Значение мощности РЧЭМИ в пределах узкой «полосы» представляло одну точку — каплю в огромном частотном море. Нечего было и думать, чтобы получить таким образом весь спектр, потому что для этого потребовались бы тучи спектрометров, для закупки которых не хватило бы денег, выделяемых Минобороны на исследовательскую деятельность. Но была реальной другая возможность: получив несколько точек, восстановить по ним весь спектр, используя теоретическую модель. «Центральные» частоты спектрометров были сосредоточены в самом «важном» диапазоне: 2; 7,9; 12,1; 17,9 гигагерц, а информация выдавалась в виде треугольных импульсов, причем зарегистрированной мощности были пропорциональны как амплитуда импульса, так и его длительность. Скорость развертки осциллографа подбиралась такой, что, если слишком мощное излучение вызывало «зашкал» (выход сигнала за пределы экрана), то оставался шанс извлечь информацию из длительности импульса. Не лишены были спектрометры и недостатков: блоки были связаны с осциллографами радиочастотными кабелями и на них излучением наводились и накладывались на «треугольники» пресловутые «дребезги».

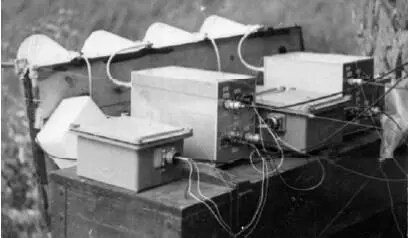

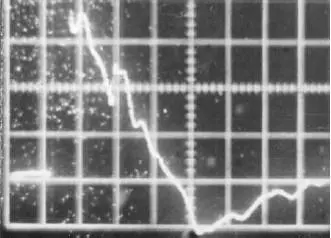

Сверху — спектрометрические блоки, каждый из которых предназначен для измерения спектральной плотности РЧЭМИ в очень узком частотном диапазоне. Снизу — осциллограмма сигнала с такого блока.
Казалось бы, восстановить весь спектр можно и по одной точке, если теоретическая модель достаточно надежна, а спектрометр — точен. Эта иллюзия опровергалась в каждом опыте: для совершенно идентичных сборок показания спектрометров отличались иногда в разы, что никак нельзя было объяснить разбросом мощности генерируемого РЧЭМИ в пределах очень узкого диапазона измерений. Причина была другая: поскольку расстояние от точки подрыва до прибора было значительным, а полоса пропускания — узка, совершенно незаметный, неконтролируемый поворот сборки по сравнению с предшествовавшим опытом приводил к тому, что в антенну спектрометра «светили» другие лепестки: попадало излучение, характеризующееся отличной от предшествующей совокупностью частот и интенсивностей.
Дело в том, что для различных длин волн имеются благоприятные и неблагоприятные направления излучения. Если «завить» проводник в петлю (изготовить магнитный диполь), то, в зависимости от расположения на нем минимаксов токовой волны, вблизи будут наблюдаться и минимаксы магнитного поля и излучения. Число минимаксов будет зависеть от соотношения длин: проводника, из которого изготовлен диполь и токовой волны, причем, чем большее число минимаксов тока укладывается на длине диполя, тем больше число «лепестков» излучения.
Проиллюстрируем это простейшее качественное описание (рис. 5.20). Цифры под диаграммами — отношения размера петли-антенны к длине волны, а длина ординаты, проведенной из центра любой из диаграмм, пропорциональна плотности потока энергии в направлении ее проведения. Но каждая из этих диаграммы приведена для случая одной токовой волны, а если этих волн несколько? Наложите друг на друга хотя бы четыре диаграммы рис. 5.20, длины волн для которых различаются в пределах всего-то одного порядка! А ведь даже в узком диапазоне измерений спектрометра регистрируется излучение мириадов гармоник. Отражение от земли еще более усложняет распределение.
Выход был один — набирать обширную статистику опытов. Нечего и говорить, что стоил этот процесс недешево.

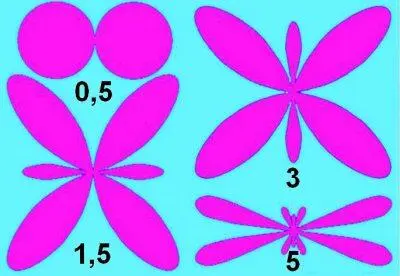

Сверху — зависимость пространственного распределения излучения простейшего диполя от его размера и длин излучаемых волн (цифры под диаграммами — отношения этих величин, длина ординаты, проведенной из центра любой из диаграмм, пропорциональна плотности потока энергии в направлении ее проведения). Художники (особенно — американские) часто изображают поражение целей РЧЭМИ как удары молнией. Хотя, конечно, РЧЭМИ невидимо, да и пробоя воздуха всеми средствами стараются избежать, достоверность часто приносят в жертву зрелищности, как это сделала редакция журнала Aviation Week, в иллюстрации потока изотропного излучения, формируемого взрывным источником (снизу).
… Опыт готовят долго, но вот датчики и кабели подсоединены, и всех загнали в бункер. Кнопка нажата; на взрыв не смотрят, это опасно. Видна отраженная от стен вспышка. Через доли секунды воздух на мгновение становится тугим и бьет по ушам. Близкая детонация разгоняет соломинку так, что она втыкается в сталь.
Ударная волна сожмет самую прочную сталь, а следующая за ней волна разрежения «растащит» стальной цилиндр, превратив его в подобие полена, разваленного колуном (рис. 5.21), причем внутри «полена» сохранится структура, напоминающая древесные волокна. На дистанции около метра от взрыва поток газов до песчинки счищает почву с корня дерева (иногда этим пользуются, оставляя вблизи заряда «сувениры»; при инструктаже невредно напомнить, что так же чисто могут быть «обдуты» и мышцы с кисти руки). Наконец, гром взрыва умирает, сделав слышным шелест летящих осколков — остатков того, что еще несколькими мгновениями ранее было генератором, собранным вашими руками. Первый взгляд — на осциллографы: есть ли сигналы от датчиков тока, от спектрометров. Потом все бегут к мишеням…
