Чарльз Платт - Электроника для начинающих (2-е издание)

Разрежьте лимон пополам и вставьте в него монетку. Как можно ближе к монетке (но не касаясь ее) вставьте оцинкованную скобу. Теперь настройте мультиметр для измерения постоянного напряжения до 2 В и приложите один щуп к монетке, а другой к скобе. Ваш мультиметр должен показать напряжение в пределах от 0,8 до 1 В.

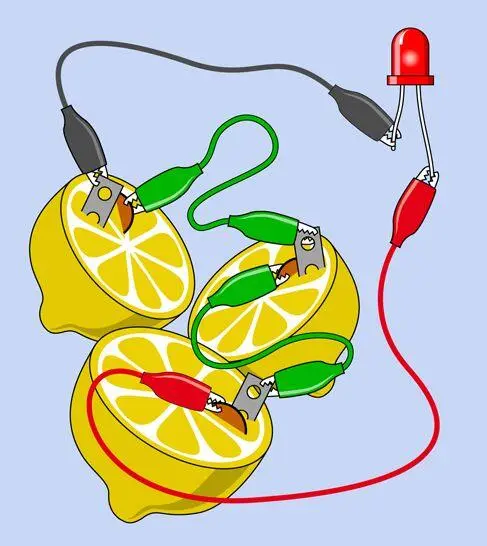

Чтобы зажечь обычный светодиод, требуется большее напряжение. Как его получить? Соединив гальванические элементы последовательно. Другими словами — больше лимонов! Соедините элементы батареи тестовыми проводами, как показано на рис. 1.59. Обратите внимание на то, что каждый провод соединяет скобу с монеткой. Не соединяйте монетку с монеткой или скобу со скобой.

Если вы все аккуратно соединили, установив монетки и скобы как можно ближе, но так, чтобы они не касались друг друга, то сможете зажечь ваш светодиод с помощью трех последовательных лимонных элементов.

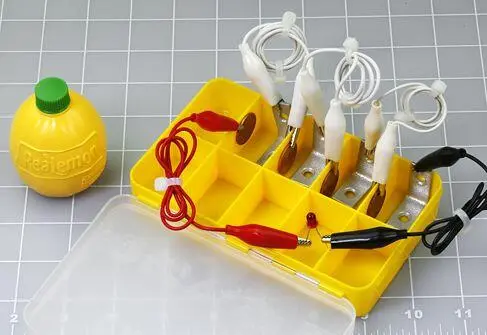

Другой вариант предусматривает использование коробки с секциями для мелких деталей, как показано на рис. 1.60. Когда вы соберете всю конструкцию, налейте в отсеки немного концентрированного лимонного сока. Уксус или грейпфрутовый сок также могут сработать.

Я решил задействовать четыре ячейки для батареи из сока, потому что светодиод несколько снижает напряжение, а наша «лимонная» батарея не способна создать ток, способный повредить светодиод. Установка, показанная на фотографии, заработала сразу.

Чтобы понять, как работает «лимонная» батарея, следует начать со строения атома. Каждый атом состоит из ядра в центре, которое содержит положительно заряженные частицы, их называют протонами. Ядро окружено электронами, которые несут отрицательный заряд.

Разрушение ядра атома требует больших затрат энергии, но и высвобождает также много энергии — так бывает при ядерном взрыве. Но чтобы заставить пару электронов оставить атом (или присоединиться к нему), требуется совсем немного энергии. Например, электроны могут высвободиться, когда цинк вступает в химическую реакцию с кислотой.

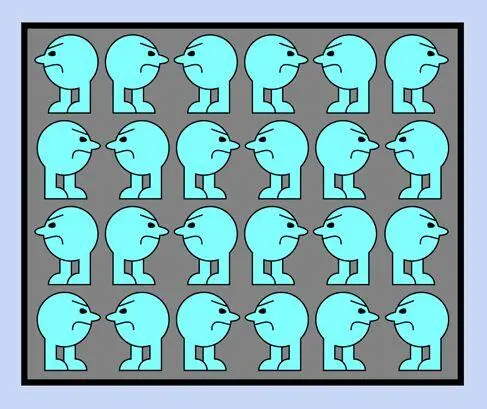

Если покрытые цинком детали не подключены еще к чему-либо, реакция вскоре остановится, поскольку скопившимся электронам больше некуда деться. Они обладают силой взаимного отталкивания. Можно сравнить электроны с толпой враждебно настроенных людей, где каждый хочет, чтобы другие ушли, и не позволяет новичкам присоединиться к ним (рис. 1.61).

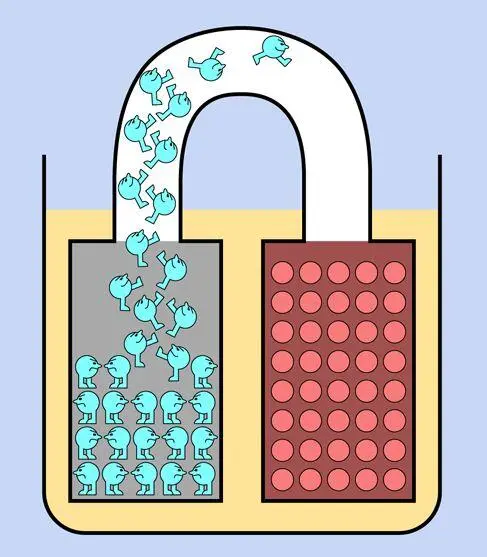

Теперь рассмотрим, что происходит, когда цинковый электрод, имеющий избыток электронов, соединен проводом с электродом, сделанным из другого материала (например, из меди), который имеет «свободные места» (так называемые дырки) для электронов. Электроны могут свободно перемещаться по проводу, «перепрыгивая» от одного атома к другому. Как только мы откроем такой путь, взаимное отталкивание вынудит электроны сбежать друг от друга на новое «место жительства» как можно быстрее. Так возникает электрический ток (рис. 1.62).

Теперь, когда «популяция» электронов цинкового электрода уменьшилась, реакция между цинком и кислотой может продолжаться, замещая сбежавшие электроны новыми, которые быстро перенимают манеру своих предшественников и пытаются сбежать от остальных по проводу. Они обладают такой энергией, что мы можем направить электроны через светодиод, где они высвободят некоторое количество энергии, заставив его светиться.

Процесс продолжается, пока реакция между цинком и кислотой не прекратится, это происходит обычно из-за образования слоя вещества, например, оксида цинка, который не взаимодействует с кислотой и не позволяет ей вступать в реакцию с расположенным глубже цинком. (Вот почему цинковые электроды могут выглядеть потемневшими, когда вы вытащите их из кислотного электролита.)

Описанные процессы происходят в первичной батарее. Это значит, что она вырабатывает электричество, как только обеспечено соединение между ее полюсами. Сила тока, которую способна обеспечить первичная батарея, определяется скоростью протекающих химических реакций по высвобождению электронов. Когда необработанный металл электродов полностью используется в химической реакции, батарея больше не сможет производить электричество вследствие истощения. Ее не так просто перезарядить, потому что химические реакции трудно обратить, а электроды могли окислиться.

В перезаряжаемых аккумуляторах, также известных как вторичные батареи, более тщательный подбор электродов и электролита позволяет сделать химические реакции обратимыми.

Как я уже упоминал, электричество — это поток электронов, которые имеют отрицательный заряд. В таком случае, почему же в экспериментах, которые вы уже провели, я говорил о том, что электричество перетекает от положительного полюса батареи к отрицательному?

Рассказ начинается с конфузов в истории исследования электричества. Когда Бенджамин Франклин пытался понять природу электрического тока, изучая такой феномен, как молния во время грозы, он считал, что наблюдает поток «электрических флюидов» от положительной стороны к отрицательной. Он выдвинул эту концепцию в 1747 году.

Фактически Франклин сделал досадную ошибку, которая оставалась неисправленной до тех пор, пока в 1897 году физик Джозеф Джон Томсон не сообщил о своем открытии электрона. На самом деле электричество — это поток отрицательно заряженных частиц из области с большим отрицательным зарядом в другую область, которая является «менее отрицательной» или «более положительной». В батарее электроны исходят от отрицательного полюса и текут к положительному.
