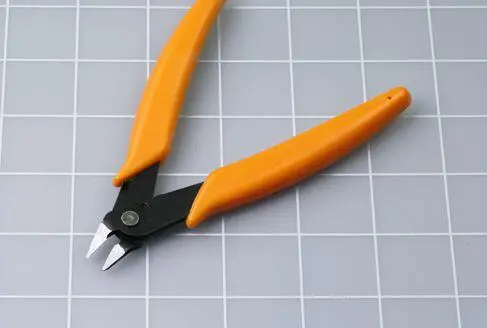

Острогубцы, изображенные на рис. 2.5, похожи на кусачки и предназначены для тех же операций, но они тоньше, компактнее и лучше приспособлены для работы в ограниченном пространстве. Однако они менее прочные. Использовать острогубцы или обычные кусачки — это личное предпочтение. Мне больше нравятся обычные кусачки.

Провода, с которыми вы будете иметь дело, покрыты пластиковой изоляцией. Приспособления для зачистки проводов специально предназначены для удаления небольшого участка изоляции, чтобы оголить находящийся внутри проводник. Отважные умельцы могут возразить, что для выполнения такой операции им не нужны какие-либо инструменты, когда-то так думал и я, но отколотые края двух моих передних зубов свидетельствуют, что это не лучшее решение (рис. 2.6).

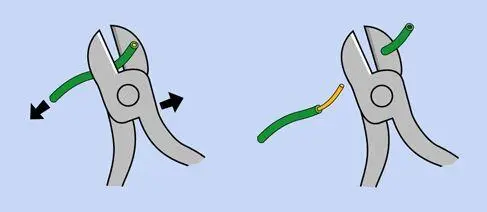

Другой вариант — использовать кусачки, как показано на рис. 2.7. Захватив провод одной рукой, другой рукой аккуратно сжимаете губки кусачек, тяните провод и снимаете отрезок изоляции. Для приобретения этого навыка требуется практика. Порой кусачки соскальзывают, не сделав ничего, иногда просто перерезают провод, вместо того чтобы зачистить его. Специальное приспособление для зачистки проводов стоит недорого, но существенно облегчает работу.

В первом издании книги предлагалось приобрести так называемое автоматическое устройство для зачистки проводов, которым можно пользоваться одной рукой. К сожалению, такие приспособления довольно дороги и многие из них не справляются с монтажным проводом 22-го калибра (диаметр 0,64 мм), который требуется для всех схем в этой книге. Поэтому я их больше не рекомендую.

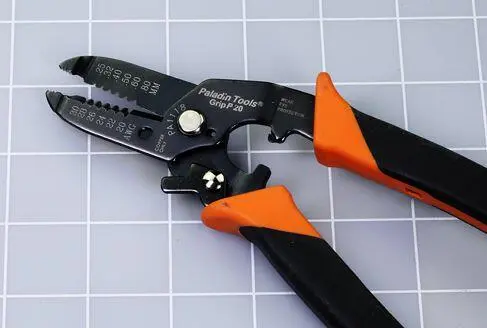

Такой инструмент, как изображен на рис. 2.8, выпускают многие фирмы. Некоторые приспособления имеют ручки, согнутые под углом, другие — прямые или изогнутые. Это не важно. Все они работают одинаково: вы вставляете провод в подходящее по размеру отверстие, сжимаете губки и удаляете изоляцию.

Выбирая приспособление, вы должны быть внимательны, поскольку они подходят только для определенного диаметра провода.

Калибр провода — это показатель толщины проводника [5] Здесь и далее в оригинале книги используется классификация проводов, принятая в США, при переводе наряду с калибром провода везде указан его диаметр. — Ред. . Чем выше калибр, тем тоньше провод. Провод 20-го калибра (диаметр 0,81 мм) слишком толстый для наших целей, а 24-го калибра (диаметр 0,51 мм) — слишком тонкий. Оптимальная толщина провода — 22-й калибр (диаметр 0,64 мм), и вам будет гораздо проще работать, если вы купите инструмент, подходящий именно для этого калибра. На рис. 2.8 видно, что между отверстиями для проводов калибров 20 и 30 есть небольшое отверстие и для калибра 22. Значит, это подходящий инструмент для нашей работы.

Макетные платы не понадобятся до эксперимента 8, но здесь я коротко расскажу об этих комплектующих. Макетная плата — это небольшая пластмассовая пластина со сквозными отверстиями, расположенными на расстоянии 2,54 мм. В эти отверстия можно вставить провода и другие компоненты. Ряды отверстий соединены между собой проводниками, встроенными в пластмассовое основание.

На макетной плате можно легко разместить и быстро соединить все компоненты схемы. Монтаж получается аккуратнее, чем с помощью тестовых проводов, которые вы использовали до сих пор, и это проще, чем пайка (к тому же, устройство можно быстро демонтировать).

Замечание

Макетные платы также называют платами для макетирования без пайки и иногда платами для создания прототипов.

Бренд или поставщик макетной платы не имеет значения, но вы должны быть внимательными при покупке, чтобы найти ту же конфигурацию, которую я использую в этой книге. Возможны три варианта, и только один из них правильный.

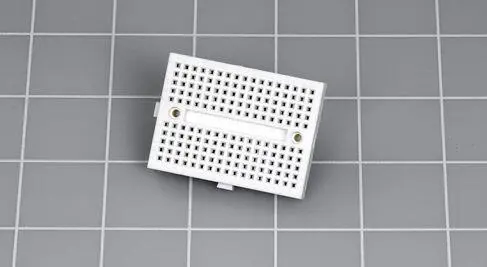

Вариант макетной платы «мини», показан на рис. 2.9. Он часто продается как «подходящий для среды Arduino», но не имеет достаточного количества отверстий для наших целей, поэтому не покупайте такие платы.

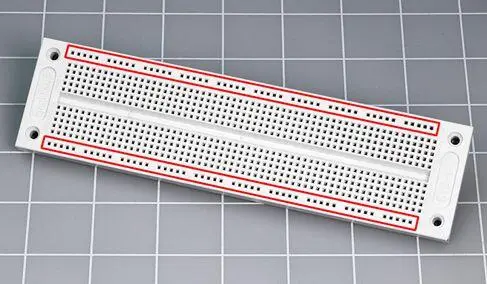

Вариант макетной платы «одинарная шина» показан на рис. 2.10. Термин «шина» относится к длинному столбцу отверстий, расположенному рядом с короткими, пронумерованными рядами отверстий. С каждой стороны находится по одной шине, на фото они обведены рамкой. Этот тип макетной платы как раз вам и нужен. Чтобы убедиться, сверьте фотографию с изделием, которое вы покупаете. Также обратите внимание на то, что плата должна иметь 60 рядов отверстий и 700 контактных (или узловых) точек. Если вы делаете закупки самостоятельно, ищите в интернет-магазинах Amazon или eBay по запросу: solderless breadboard 700 ИЛИ беспаечная макетная плата 700.

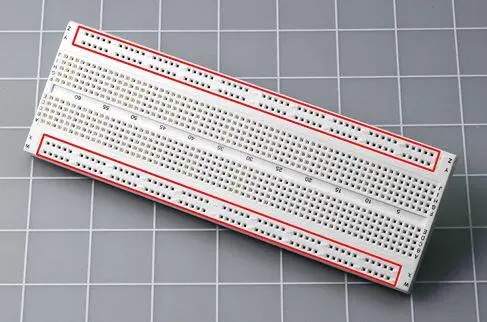

Вариант макетной платы «сдвоенная шина» показан на рис. 2.11. Здесь два длинных ряда отверстий с каждой стороны, которые и составляют сдвоенную шину (на фотографии обведены рамкой). Я рекомендовал этот вид платы в первом издании книги, потому что иногда он может оказаться более удобным. Впоследствии оказалось, что начинающие часто допускают ошибки при монтаже, особенно на этапе освоения платы. Поэтому я больше не советую работать с такой платой. Но если желаете, то можно выбрать эту плату и просто игнорировать дополнительные отверстия.
