Совет

Я не рекомендую выполнять монтаж гибкими перемычками со штекерами на концах.

Вернемся к многожильному монтажному проводу, у него есть одно преимущество. Он более гибкий, чем одножильный провод, что практично, если вы соединяете с его помощью монтажную плату с внешним переключателем или потенциометром. Гибкость особенно важна, если провод соединяется с подвижным или вибрирующим объектом.

И хотя гибкий провод не обязателен для проектов из этой книги, 7,5 метров многожильного провода 22-го калибра (диаметр 0,64 мм) время от времени могут пригодиться. Если вы решили его купить, рекомендую выбрать цвет, отличный от цвета одножильных проводов, чтобы не перепутать их.

Стандартный тумблер — это давно известный компонент, и он пригодится для экспериментов по переключению. Вам понадобятся два тумблера. Они должны быть обозначены как SPDT, что означает однополюсный переключатель на два направления. Я подробно объясню это чуть позже. Двухполюсный переключатель на два направления, обозначаемый как DPDT, также подойдет, но он немного дороже.

К тумблеру с зажимными клеммами проще подключать монтажный провод, однако другие варианты клемм также подойдут.

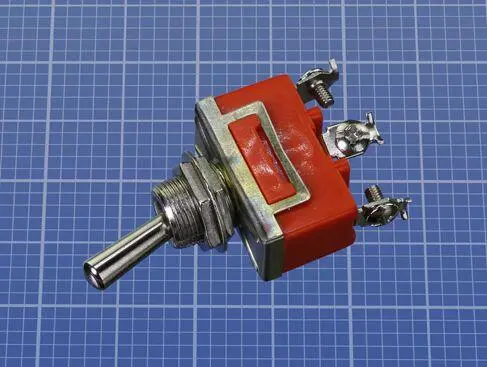

Внешний вид обычного тумблера иллюстрирует рис. 2.18. Приведенный образец — это Е-переключатель ST16DD00, но можно найти и более дешевые стандартные варианты.

Кнопку иногда по непонятной причине называют тактильным переключателем. На самом деле это совсем не переключатель. Миниатюрная кнопка очень удобна для коммутации вручную различных цепей, особенно в схемах, собранных на макетной плате.

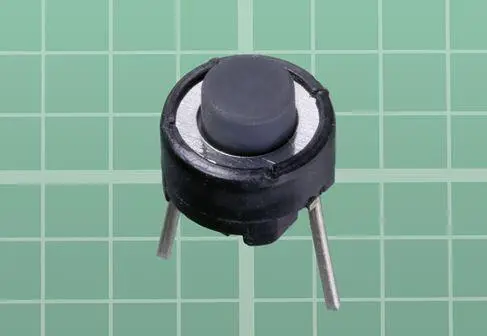

Наиболее распространенные кнопки имеют четыре маленькие лапки для вставки в отверстия платы, но такое крепление не всегда надежно, потому что зачастую эти лапки не фиксируются так, как положено. Кнопка может с легкостью выскочить в самый неожиданный момент. Я рекомендую вариант кнопки с двумя выводами, расположенными на расстоянии 0,5 см друг от друга. В устройствах этой книги будет применяться кнопка марки Alps SKRGAFD-010 (рис. 2.19). Подойдут и другие кнопки с двумя выводами, расположенными в 0,5 см друг от друга, например серия Panasonic EVQ.-11.

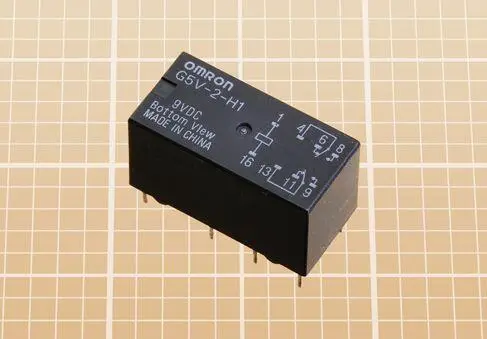

Поскольку производители не стандартизировали функции выводов реле, то при его покупке вы должны предусмотреть возможность замены. Я рекомендую реле марки Omron G5V-2-H1-DC9, изображенное на рис. 2.20, которое должно свести к минимуму путаницу, поскольку функции выводов четко указаны на корпусе.

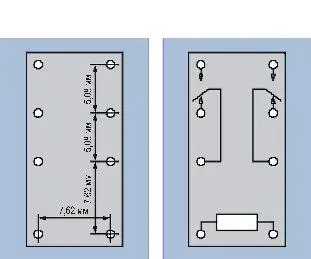

Компания Omron — крупный производитель реле, и я надеюсь, что та модель, которую я рекомендую, еще будет выпускаться какое-то время. Вы можете также выбрать реле типа Axicom V23105-A5006-A201 или Fujitsu RY-9W-K. Все они рассчитаны на постоянное напряжение 9 В и представляют собой двухполюсные реле на два направления с выводами, расположенными как показано на рис. 2.21 слева. Если расстояние указано в миллиметрах, то значения 5 мм или 5,08 мм подходят вместо 0,2-дюймового, а расстояния в 7,5 или 7,62 мм могут заменить 0,3-дюймовое.

Если функциональная схема нанесена на корпус реле, она должна выглядеть так, как на рис. 2.21 справа. В технических паспортах реле почти всегда есть эта информация. Подойдут реле и с другими функциями выводов, но работать с ними вам будет сложнее, поскольку возникнут отличия от схем, приведенных мною.

Рекомендованные реле обладают высокой чувствительностью, и следовательно, они потребляют меньший ток. Вы можете заменить их другими, но они будут потреблять больше электроэнергии. Какое бы реле вы ни выбрали, оно должно иметь напряжение срабатывания, равное 9 В, а расстояния между выводами должны соответствовать указанным на рис. 2.21.

При покупке реле следует обратить внимание на их полярность, т. е. необходимость подавать ток в указанном направлении, потому что реле не будет работать, если ток протекает через его обмотку в противоположном направлении. Рекомендованные мною реле не требуют соблюдения полярности. Для многих реле Panasonic необходимо соблюдать полярность, поэтому внимательно прочтите технический паспорт, прежде чем купить какое-либо из них. И наконец, все реле, которые понадобятся для наших экспериментов, должны быть без блокировки.

Если все сказанное пока сложно и непонятно для вас, можете отложить покупку реле до ознакомления с описанием эксперимента 7, в котором подробно разъясняется функционирование реле. Чтобы провести этот эксперимент полностью, вам понадобятся два реле.

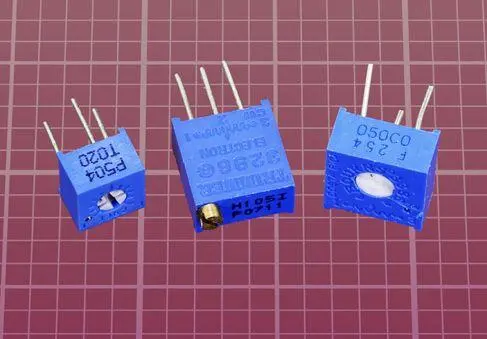

Вместо громоздкого потенциометра, который вы использовали в эксперименте 4, теперь нам понадобится подстроечный потенциометр, который меньше по размерам, дешевле и легко устанавливается на макетную плату. Примеры подобных компонентов (с различными номиналами, выбранными наудачу) показаны на рис. 2.22.

Подстроечные потенциометры, показанные слева и справа на рис. 2.22, выбраны для экспериментов из этой книги. При установке они будут вплотную примыкать к макетной плате, а их выводы окажутся надежно зафиксированы в отверстиях. Единственное различие между этими двумя образцами в том, что один немного больше, чем другой. Существуют потенциометры, устанавливаемые под углом 90 градусов к макетной плате, но они менее удобны для работы.

В центре на рис. 2.22 изображен многооборотный подстроечный потенциометр, который обеспечивает более точную настройку с помощью латунного винта, соединенного с внутренней червячной передачей. Этот компонент менее удобен, дороже и не обязателен для наших целей, т. к. вам не потребуется слишком большая точность.

В этой книге используются транзисторы одного типа. Основной номер серии — 2N2222, но, к сожалению, не все транзисторы марки 2N2222 одинаковы.
