Чарльз Платт - Электроника для начинающих (2-е издание)

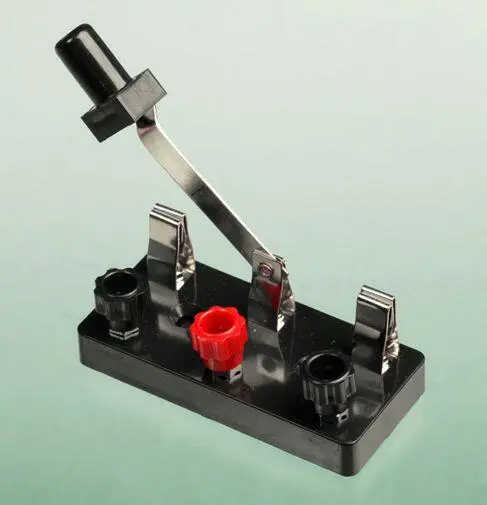

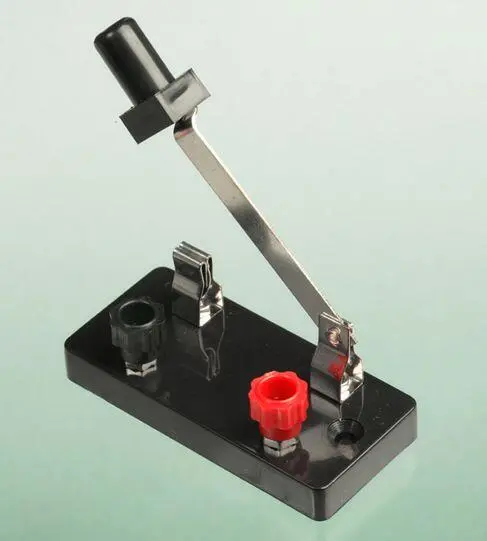

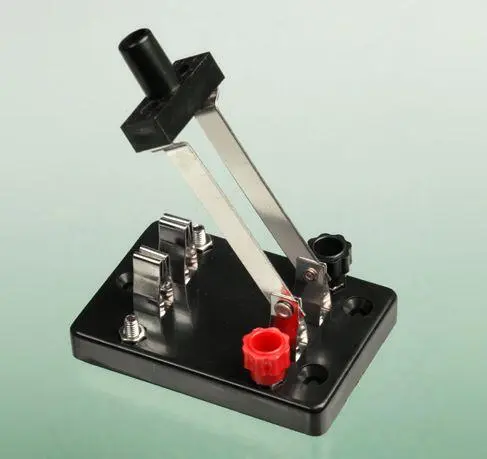

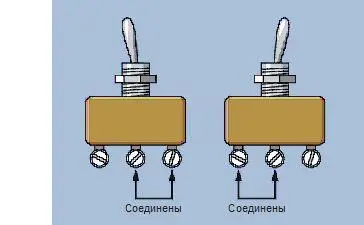

Иногда переключатели имеют два полностью раздельных полюса, и поэтому, манипулируя рукояткой, вы можете создать два независимых подключения одновременно. Такие переключатели называются двухполюсными, сокращенно DP (или, иногда, 2Р). Посмотрите на рис. 2,28- 2.30 с фотографиями старомодных рубильников, которые до сих пор используются при изучении электроники в школах. Вам вряд ли потребуются такие переключатели для каких либо практических целей, но они очень наглядно иллюстрируют различия между соединениями SPST, SPDT и DPST.

Единственная возможность увидеть сегодня используемый с определенной целью рубильник — это фильмы ужасов. На рис. 2.31 некий одержимый ученый подает электропитание для своего эксперимента с помощью однополюсного рубильника на два направления, который практично установлен на стене в его подвальной лаборатории.

Чтобы добиться более интересных эффектов, вы можете купить переключатели с тремя или четырьмя полюсами. (У некоторых поворотных переключателей полюсов еще больше, но мы не будем работать с ними.) Кроме того, некоторые тумблеры на два направления имеют дополнительное центральное положение «выключено».

Собрав всю эту информацию вместе, я составил таблицу (табл. 2.1), в которой приведены некоторые из возможных видов переключателей и описывающие их аббревиатуры. Для кнопочных устройств употребляются такие же сокращения. Если вы просматриваете каталог деталей, можете сверяться с этой таблицей, чтобы вспомнить, что обозначают сокращения.

Рукоятки некоторых переключателей снабжены пружинами, вследствие чего они возвращаются в исходное положение сразу же, как только прекращается нажатие на них. Если сокращения «ВКЛ» или «ВЫКЛ» заключены в скобки, то это говорит о том, что вы должны удерживать переключатель в нажатом состоянии, чтобы он сохранял свое состояние.

Вот несколько примеров:

• ВЫКЛ-(ВКЛ). Поскольку состояние ВКЛ заключено в скобки, оно является кратковременным. Таким образом, это однополюсный переключатель, который создает контакт только тогда, когда вы нажимаете на него, и отскакивает обратно, чтобы разорвать контакт, когда вы его отпускаете.

Он называется также «нормально разомкнутым» переключателем без фиксации положения, сокращенно NO (normally open). Большинство кнопочных устройств работает именно так.

• ВКЛ-(ВЫКЛ). Вариант, который противоположен переключателю без фиксации положения. В нормальном состоянии он замкнут, и когда вы нажимаете на него, он размыкает соединение. Поэтому положение ВЫКЛ — кратковременное. Он называется также «нормально замкнутым» переключателем без фиксации положения, сокращенно NC (normally closed).

• (ВКЛ)-ВЫКЛ-(ВКЛ). Этот переключатель имеет центральное положение ВЫКЛ. Если вы переключаете его в любую сторону, то он создает кратковременный контакт, а затем возвращается в центральное положение, когда вы его отпускаете.

Возможны и другие варианты, например, ВКЛ- ВЫКЛ-(ВКЛ) или ВКЛ-(ВКЛ). Если помнить о том, что скобки указывают на кратковременность состояния, вы сможете понять, как будут вести себя такие переключатели.

Когда вы создаете и разрываете электрическое подключение, при этом обычно возникает искра. Искрение плохо сказывается на контактах переключателей. Контакты постепенно разрушаются и в конечном счете переключатель выходит из строя. Поэтому следует выбирать переключатель, рассчитанный на напряжение и силу тока, с которыми вы работаете.

В электрических схемах, описанных в этой книге, ток небольшой, а напряжение низкое, поэтому подойдет практически любой переключатель. Но если вы подключаете электродвигатель, то импульс тока в начальный момент не менее чем в два раза превосходит расчетный ток при нормальной работе. Так, например, для включения и выключения двухамперного электродвигателя потребуется четырехамперный переключатель.

Проверить переключатель можно с помощью мультиметра. Например, легко выяснить, какие контакты подключаются, когда вы перемещаете рукоятку в то или иное положение. Мультиметр будет полезен также, если у вас есть кнопочное устройство, и вы не помните, какого оно типа: нормально разомкнутое (вы нажимаете на него, чтобы создать соединение) или нормально замкнутое (вы нажимаете на него, чтобы разорвать соединение).

При проверке переключателя будет удобно, если вы настроите мультиметр на прозвонку цепи.

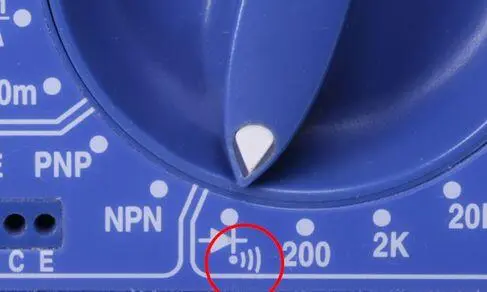

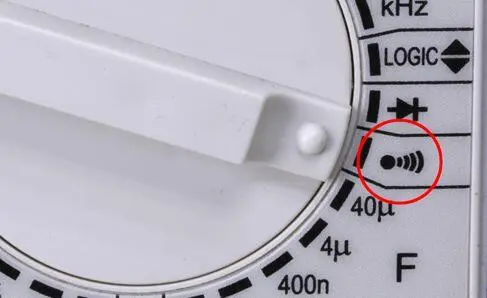

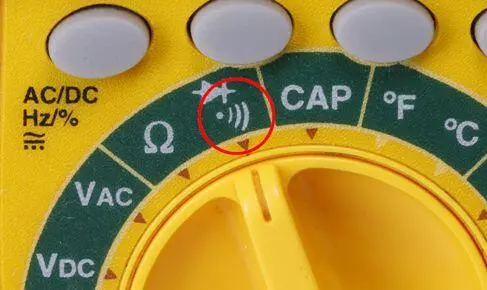

Устройство подаст звуковой (или визуальный) сигнал, если обнаружит соединение, и ничего не будет делать при отсутствии соединения. На рис. 2.32 приведены примеры настройки различных мультиметров для прозвонки цепи. Вспомните, что символ, который в мультиметрах обозначает режим прозвонки цепи, уже встречался вам в главе 1 (см. рис. 1.7).

Переключатели выглядят настолько неотъемлемой составляющей нашего мира, а их принцип работы так прост, что мы с легкостью забываем о том, что и они прошли процесс эволюции. Примитивные рубильники были вполне привычными устройствами для первооткрывателей электричества, поскольку им требовалось лишь подключение и отключение аппаратуры в лаборатории. Но когда стали развиваться телефонные системы, потребовался более сложный подход. Обычно оператору коммутационной панели было необходимо подключить одну пару из 10 000 линий. Как это можно было сделать?
