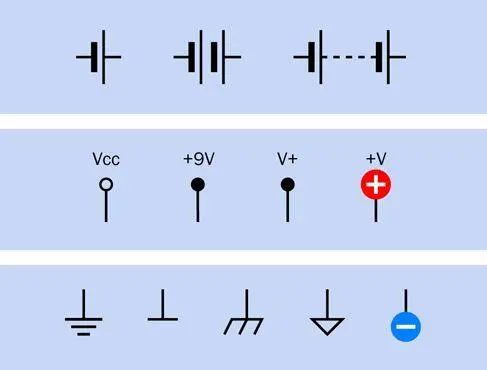

Обозначение батареи чаще встречается на простых схемах, но обычно плюс и минус источника питания постоянного тока указывают отдельными символами, показанными в центре и внизу на рис. 2.39. Плюс указывают в одном месте схемы с помощью обозначения Vcc, V cc, V+, +V или +V рядом с числом, которое обозначает напряжение. Изначально обозначение V cотносилось к напряжению на коллекторе транзистора. Обозначение V cc— это напряжение питания для всей схемы, и теперь оно употребляется независимо от того, есть ли в схеме транзисторы. Многие люди произносят «вэ-цэ-цэ», не зная, откуда оно возникло.

На схемах в этой книге положительный полюс источника питания обозначен белым символом «плюс», заключенным в красный кружок [6] См. электронный архив книги на сайте www.bhv.ru . — Ред. .

Отрицательный полюс источника питания может быть обозначен любым символом, изображенным внизу на рис. 2.39. Он может называться «отрицательным заземлением» или попросту «заземлением». Поскольку многие компоненты могут быть совместно подключены к отрицательному потенциалу, вы можете встретить на схеме множество символов заземления. Это удобнее, чем рисовать линии, соединяющие все заземленные точки вместе.

В этой книге я решил использовать белый знак «минус», заключенный в синий кружок, потому что это интуитивно понятнее. Но такое обозначение не часто встречается на схемах.

Пока мы обсуждали устройства с батареей в качестве источника питания. В устройствах, которые подключаются к сетевой розетке, ситуация более сложная, потому что розетка имеет три разъема: находящийся под напряжением (фазный), нейтральный и заземляющий. На схемах источник переменного тока обычно обозначается так, как на рис. 2.40 слева. Рядом с символом часто указывают напряжение источника питания (в США это обычно 110,115 или 120 В). Символы, изображенные на рис. 2.40 справа, обозначают шину заземления (корпус, шасси) устройства, в котором установлены электронные компоненты.

Обратите внимание на то, что контакт заземления в розетке переменного тока в помещении на самом деле заземлен за пределами здания. Электронные устройства с металлическим корпусом, которые подключены к этому контакту, будут заземлены. В устройствах, питающихся от батареи, и где нет высокого напряжения, заземлять корпус «на землю» не требуется, но символ заземления может по-прежнему использоваться.

Замечание

В Великобритании заземленное устройство иногда называется «замкнутым на Землю» (earthed).

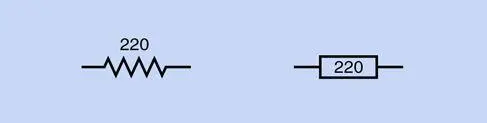

3. Резистор. Существуют лишь два варианта условного графического обозначения резисторов, они показаны на рис. 2.41. Символ слева принят в США, число рядом указывает сопротивление в омах. Как вариант, резисторы могут обозначаться символами Rl, R2, R3... с отдельным списком компонентов, в котором указаны их номиналы. Символ справа на рис. 2.41 применяется в Европе, в этом варианте число также обозначает номинал резистора в омах. Значение 220 Ом на этом рисунке было выбрано произвольно.

Помните о том, что если значение сопротивления содержит десятичный разделитель, то европейцы заменяют его буквой К или М, в то время как номиналы меньше 1 кОм изображаются с помощью одной или нескольких цифр, следующих за буквой R.

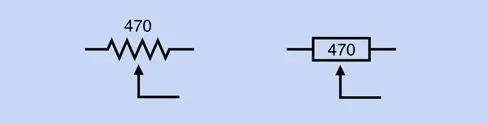

4. Потенциометр. На рис. 2.42 символ слева употребляется в США, а символ справа — в Европе. В обоих символах стрелка обозначает движок потенциометра. Значение 470 Ом было выбрано произвольно.

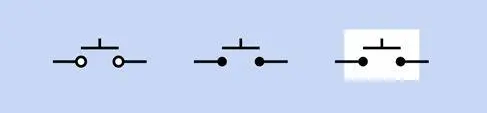

5. Кнопка. На рис. 2.43 показаны три возможных обозначения кнопки. Эти символы представляют самый распространенный тип нормально разомкнутой кнопки или переключателя без фиксации положения, в которых при нажатии замыкаются два контакта, а при отпускании происходит размыкание цепи. В более сложных кнопках, где при нажатии замыкаются или размыкаются несколько контактов, может использоваться символ для многополюсного переключателя.

6. Светоизлучающий диод (светодиод). На рис. 2.44 представлены четыре варианта обозначения светодиода. Все символы функционально одинаковы, независимо от наличия или отсутствия круга или закраски треугольника. В этой книге белый цвет внутри круга добавлен для наглядности и не используется где-либо еще. Для удобства составления схемы символ светодиода может быть развернут в любом направлении. Стрелки также могут указывать в любом направлении.

Я объясню другие разновидности условных обозначений далее в этой книге. А сейчас запомните главное:

• Расположение компонентов на схеме не влияет на ее функции.

• Стиль символов на электрической схеме не имеет значения.

• Соединения между компонентами исключительно важны.

Ранее я упоминал, что на электрических схемах положительный полюс источника питания обычно показан в верхней части, а отрицательный — в нижней части схемы. Эта договоренность облегчает понимание того, как работает схема, но неудобна на практике, когда вы хотите собрать устройство, потому почти всегда вы будете начинать работу с макетной платы, которая диктует совсем другое геометрическое размещение компонентов.

Почти все книги по электронике, которые я видел, рекомендуют преобразовать исходную электрическую схему к тому виду, какой она должна быть на макетной плате. Поначалу это может оказаться непростым делом, и иногда способно затруднить изучение электроники. Поэтому все схемы в данной книге представлены рисунками, которые похожи на размещение компонентов на макете. Сказанное станет более понятным после того, как вы самостоятельно начнете работать с макетной платой в эксперименте 8.
