В этом издании книги я решил следовать общепринятому стилю, который распространен во всем мире, несмотря на то, что я считаю его не таким наглядным, как старый стиль.
Возможно, вам интересно следующее — как нарисовать две пересекающиеся линии, если они соединены электрически? Ответ: использовать точку, и чтобы избежать путаницы, точка должна быть большой, а не просто незаметной точечкой. В нижней части рис. 2.45 показано, что я имею в виду. Из этого следует общее правило:
Пересечение проводов
Последняя тема, о которой я должен упомянуть в связи с электрическими схемами, касается способов изображения двух проводов, которые пересекают друг друга. В простых цепях, которые вы уже собирали, пересечений не возникало, но по мере усложнения схем проводам придется проходить друг над другом без образования электрического соединения. Как это можно изобразить на электрической схеме?

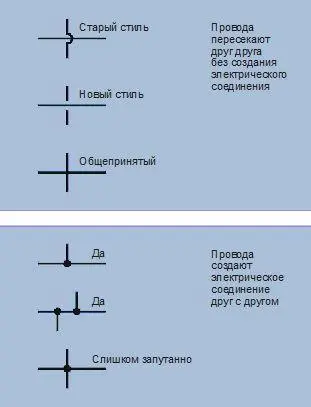

В первом издании этой книги я использовал стиль, в котором один провод, пересекающий другой, имел небольшой полукруглый выступ. На рис. 2.45 он называется «старым стилем». Я до сих пор предпочитаю такое обозначение, поскольку оно позволяет ясно увидеть, что провода не создают электрического соединения. Тем не менее, несколько десятилетий назад рисование подобного выступа стало проблемой, поскольку схемы теперь создавались не с помощью карандаша и чернил, а в графических программах. С этого момента «старый стиль» стал встречаться все реже.
Другой способ, названный «новым стилем» на рис. 2.45, показывает разрыв в одном из проводов на месте пересечения. Это сбивало с толку и с трудом могло быть выполнено программой автоматического черчения электрических схем. В итоге этот вариант также стал редкостью.
Сейчас наиболее широко распространен третий стиль, обозначенный как «общепринятый».
• Две пересекающиеся линии не свидетельствуют о наличии электрического соединения.
• Если линии пересекаются в месте, обозначенном точкой, то электрическое соединение присутствует.

Следует добавить еще одно замечание. Я полагаю, чтобы избежать путаницы, лучше отказаться от обозначения пересекающихся соединенных друг с другом проводников, показанных в самом низу на рис. 2.45. Более удачный вариант, приведенный чуть выше на этом рисунке, гарантирует уверенность в том, что пересекающие друг друга провода ни при каких условиях не образуют соединения.
Выделение цветом на схемах
Разве я говорил, что пересечения станут последней темой, касающейся электрических схем? На самом деле есть еще один нюанс. Поскольку мне не хотелось бы, чтобы вы путали плюс и минус источника питания, на схемах в дальнейшем я буду обозначать все положительные проводники красным, а отрицательные проводники или заземление — синим цветом. Судя по отзывам читателей, оказалось весьма полезным, когда я периодически применял данный прием ранее, и поэтому теперь я собираюсь использовать его постоянно.
Черный цвет более распространен для обозначения минуса/заземления (подобно черному проводу вашего мультиметра или черному проводу от разъема батареи). Но синий цвет тоже иногда встречается, и он хорошо различается визуально.
Просто имейте в виду, что схемы, которые вы встретите за пределами этой книги, не будут снабжены такой полезной условной раскраской. Все провода будут черными, и вам придется самостоятельно выяснять, какие из них подключены к источнику питания.
Эксперимент 7. Исследование реле
Следующий этап в вашем исследовании процесса управления электрическим током — это использование дистанционного переключателя. Под «дистанционным» я подразумеваю то, что он включается и выключается в ответ на сигнал, который вы ему посылаете. Такой компонент называется реле, оно передает команду из одной части схемы в другую.
Замечание
Как правило, реле управляется низким напряжением или слабым током и переключает более высокое напряжение или большой ток.
Реле - очень полезное устройство. Если, например, вы заводите автомобиль, то относительно небольшой, дешевый переключатель зажигания посылает сигнал по недорогому отрезку тонкого провода на реле, которое находится возле стартера двигателя. Реле запускает мотор через короткий, более толстый и более дорогой отрезок провода, способный выдержать ток свыше 100 ампер.
Аналогично, если вы во время отжима поднимаете крышку стиральной машины с вертикальной загрузкой, то замыкаете небольшой переключатель, который отправляет слабый сигнал по тонкому проводу к реле. Реле решает более серьезную задачу — отключает мощный электродвигатель, вращающий барабан, который полон мокрой одежды.
Что вам понадобится
• Батарея 9 В (1 шт.)
• Двухполюсное реле на два направления с напряжением срабатывания 9 В (2 шт.)
• Кнопка однополюсная, на одно направление (1 шт.)
• Тестовые провода с зажимами типа «крокодил» на концах (5 шт.)
• Обычный нож (1 шт.)
• Мультиметр (1 шт.)
Реле
У реле, которое я рекомендую вам исследовать, два штырька находятся с одной стороны и шесть — с другой. Последние сгруппированы в два ряда по три вывода, как показано на рис. 2.46 (где реле перевернуто и штырьки обращены кверху). Если вы купили два реле, то одно из них можете изучить более подробно, вскрыв корпус и ознакомившись с внутренним устройством. Если вы сделаете это очень аккуратно, реле будет пригодно к дальнейшему использованию. Если же нет, то у вас есть запасное.
Проблемы с полярностью
Некоторые реле очень требовательны к тому, как вы подаете напряжение на расположенную внутри катушку. Все функционирует хорошо, когда электрический ток протекает через катушку в одном направлении, но если вы поменяете местами подключения к плюсу и к минусу (другими словами, поменяете полярность), то реле перестанет работать.
В особенности раздражает, если в техпаспорте реле об этом четко не сказано. Реле, которые я рекомендую, не требуют соблюдения полярности. Смотрите раздел «Реле» ранее в этой главе.

Порядок действий

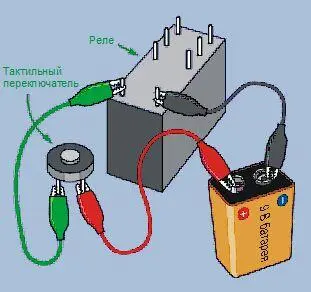

Подключите тестовый провод и кнопку так, как показано на рис. 2.46 (учтите, что детали на этом рисунке изображены без соблюдения масштаба). Если вы нажмете кнопку, чтобы приложить 9 В к паре контактов реле, которые отделены от остальных, то должны услышать очень слабый щелчок. Отпустите кнопку, и вы услышите другой щелчок. Если ваш слух не настолько хорош, слегка коснитесь реле кончиком пальца, и тогда при щелчке вы почувствуете слабую вибрацию корпуса компонента.
