Чарльз Платт - Электроника для начинающих (2-е издание)

Если вы приобрели готовый набор компонентов, то проблем не должно возникнуть. Если вы делаете закупки самостоятельно, то старайтесь избегать компонентов, у которых обозначение P2N предшествует номеру 2222. Когда появилась марка P2N2222, производители изменили цоколевку выводов по сравнению с предыдущими транзисторами 2N2222, которые многие годы оставались стандартными. (Зачем они это сделали? Не знаю.)

При выборе транзистора руководствуйтесь следующими правилами:

• транзисторы с обозначениями 2N2222, PN2222 или PN2222A подходят. Обозначение PN2222 стало более распространенным, чем 2N2222, но годятся обе модели;

• транзисторы с обозначениями P2N2222 или P2N2222A не подходят.

Ловушка в том, что когда вы ищете модель 2N2222, вам будет предлагаться модель P2N2222, потому что поисковые системы будут пытаться помочь вам, показывая компоненты, которые имеют дополнительные буквы, предшествующие номеру. Мой совет — покупайте внимательно. И если у вас есть мультиметр, который тестирует транзисторы, проверьте каждый. Если цоколевка выводов транзистора стандартная, мультиметр должен показать коэффициент усиления более 200. Если у вас транзистор не того типа, то мультиметр покажет ошибку или значение усиления ниже 50.

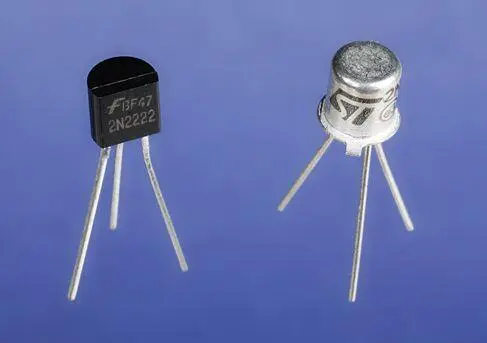

Транзисторы 2N2222 когда-то выпускались в корпусе в виде маленьких металлических «баночек». Сейчас они почти всегда заключены в черный пластиковый корпус. Оба варианта показаны на рис. 2.23. Транзистор в любом корпусе — пластиковом или металлическом — работает одинаково хорошо, если только маркировка не начинается с P2N.

Конденсаторы не так дешевы, как резисторы, но все же достаточно доступны, чтобы приобрести их небольшим оптом. Далее нам чаще всего потребуются конденсаторы с номиналами в диапазоне, измеряемом в микрофарадах (сокращенно мкФ). Я подробно объясню это, когда мы начнем использовать конденсаторы в схемах.

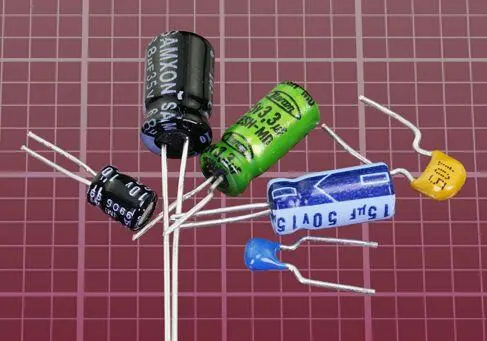

Для небольших номиналов рекомендуются керамические конденсаторы. Среди конденсаторов большой емкости самыми дешевыми будут электролитические. Дополнительные указания по их покупке смотрите в разделе «Компоненты» главы 6. Примеры различных конденсаторов приведены на рис. 2.24. Компоненты в цилиндрическом корпусе являются электролитическими конденсаторами, а все остальные — керамическими.

Если вы покупаете компоненты самостоятельно, я рассчитываю на то, что вы уже приобрели хорошую подборку резисторов, о которых я говорил в эксперименте 1.

Минимальный диаметр динамика — 2,5 см, хороший вариант — 5 см. Максимум — это 7,5 см. Импеданс должен быть не менее 8 Ом.

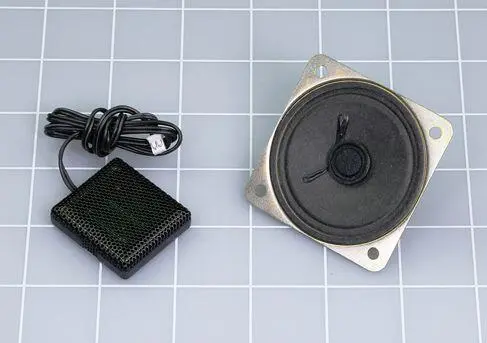

Мы не будем работать с высококачественным воспроизведением звука, поэтому подойдет любой дешевый динамик. Пара примеров показана на рис. 2.25.

Прочитав все предыдущее, вы, наверное, подумаете, что я перечислил очень много компонентов. Будьте спокойны: почти все указанные компоненты можно использовать неоднократно, и вам не потребуется много дополнительных деталей для остальных глав книги.

Этот эксперимент мы проведем с обычными тумблерами. Вам может показаться, что вы хорошо знаете, как их использовать, но далее мы рассмотрим гораздо более интересный вариант, когда два переключателя на два направления объединены в одной схеме.

• Отвертка, кусачки, инструмент для зачистки проводов

• Монтажный провод 22-го калибра (диаметр 0,64 мм), длина не более 30 см

• Батарея 9 В (1 шт.)

• Стандартный светодиод (1 шт.)

• Тумблеры, однополюсные или двухполюсные, на два направления (2 шт.)

• Резистор номиналом 470 Ом (1 шт.)

• Тестовые провода с зажимами «крокодил» на концах (2 шт.)

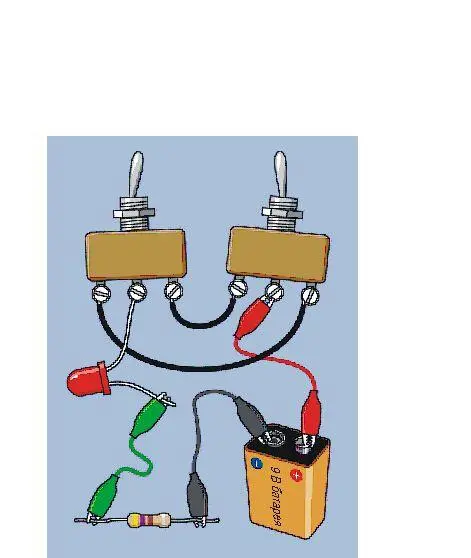

Соедините детали так, как показано на рис. 2.26. Вам придется немного попрактиковаться в зачистке проводов, чтобы аккуратно снять изоляцию с двух концов провода. Для фиксации проводов в зажимных клеммах переключателя согните плоскогубцами конец каждого провода так, чтобы он выглядел в виде буквы «J». Затем подведите его под винт слева так, чтобы винт наматывал провод, когда его закручивают по часовой стрелке.

Длинный вывод светодиода также зажмите в одной из клемм. Не перепутайте контакты светодиода. Помните о том, что длинный вывод всегда должен быть более положительным, чем короткий.

Если ваши тумблеры не имеют зажимных клемм, то для их придется подключать к схеме с помощью тестовых проводов с зажимами «крокодил». Потребуется также еще один тестовый провод, чтобы подключить светодиод к центральной клемме левого тумблера.

Подсоединив батарею, поэкспериментируйте, переключая тумблеры. Что вы наблюдаете?

Если светодиод горит, то переключение любого тумблера его выключит. Если светодиод не горит, любой из тумблеров включит его. Я вскоре объясню это интересное поведение (см. раздел «Введение в электрические схемы» этой главы), но вначале должен довести до вас некоторые основные понятия и справочную информацию.

Рукоятка переключателя — это деталь, которую вы передвигаете пальцем. В тумблере, подобном изображенному на рис. 2.26, при переключении рукоятки центральный контакт соединяется с одним из двух контактов по бокам, как показано на рис. 2.27.

Центральный вывод называется полюсом переключателя. Так как вы можете переводить, или перекидывать тумблер, создавая два возможных подключения, такой компонент называется переключателем на два направления, в англоязычной литературе его сокращенно обозначают как DT (или, иногда, 2Т). Однополюсный переключатель на два направления сокращенно обозначается SPDT (или, иногда, 1Р2Т).

У некоторых переключателей только два контакта вместо трех. Они являются выключателями — это означает, что если вы переведете их рукоятку в одно положение, соединение появится, а если в другое, то соединение будет разомкнуто. Многие выключатели освещения в вашем доме именно такие. Их называют переключателями на одно направление. Однополюсный переключатель на одно направление обозначается SPST (или, иногда, 1Р1Т).
