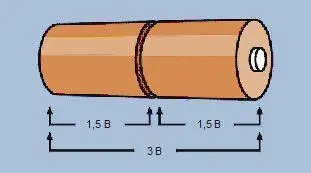

Это было бы подобно последовательному соединению двух батарей, плюса с минусом (как с лимонами, в лимонной батарее). Две последовательные батареи удвоят напряжение, как показано на рис. 1.67. Поскольку сопротивление цепи остается прежним, более высокое напряжение будет создавать большую силу тока, потому что сила тока равна отношению напряжения к сопротивлению.

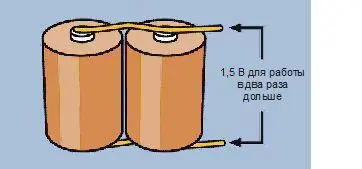

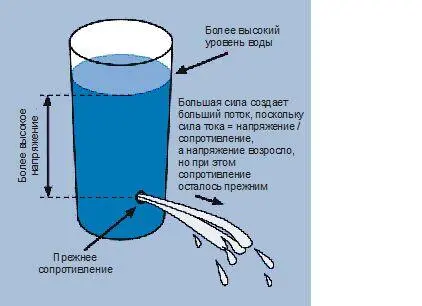

Снова вернемся к аналогии с сосудом. Что если мы захотим, чтобы колесо работало в два раза дольше, а емкость сосуда уже исчерпана? Может быть, нужно поставить второй сосуд и объединить их выходные отверстия в одно. Аналогично, если вы подключите две батареи параллельно, вы получите то же самое напряжение, но батареи прослужат в два раза дольше. Как альтернатива, две батареи способны выдать больший ток, чем одна (рис. 1.68).

Подведем итог:

• Две последовательно соединенные батареи обеспечивают удвоение напряжения.

• Две параллельные батареи могут обеспечить ту же силу тока, что и одна, но в два раза дольше, или же удвоенную силу тока за то же время.

Но довольно теории. В следующей главе мы продолжим эксперименты, которые будут построены на основных знаниях об электричестве, чтобы постепенно привести вас к созданию забавных и полезных устройств.

Металлические изделия, которые вы погружали в лимоны или в лимонный сок, могут изменить цвет, но по-прежнему пригодны к использованию. Помните о том, что ионы цинка могли остаться в лимонах, поэтому не стоит употреблять их в пищу.

Эта глава книги содержит эксперименты с 6 по 11, и в них исследуется на первый взгляд простая тема — управление электрическим током, под которым я понимаю не только коммутацию вручную, но и изменение тока в одной цепи с помощью управляющего сигнала из другой цепи. Это очень важный принцип, и ни одно цифровое устройство не может без него существовать.

Сегодня переключение в электронных устройствах осуществляют главным образом транзисторы. Впоследствии я детально их опишу, но сначала продемонстрирую принципы переключения на базе реле, работу которых легче понять, потому что можно увидеть, что происходит внутри. А начнем мы с обычных переключателей, на примере которых познакомимся с наиболее важными закономерностями при коммутации в электрических схемах. Поэтому последовательность изложения будет такая: переключатели — реле - транзисторы.

В этой главе я также расскажу о емкости, потому что это для электрических цепей такое же основное понятие, как и сопротивление.

Как и ранее, прежде чем купить инструменты и оборудование, откройте главу 6 и посмотрите там список покупок в разделе «Приобретаемые инструменты и оборудование». Если вы хотите купить готовый набор компонентов и расходных материалов, смотрите раздел «Наборы». Если вы предпочитаете самостоятельно покупать компоненты и расходные материалы в интернет- магазинах, смотрите раздел «Компоненты».

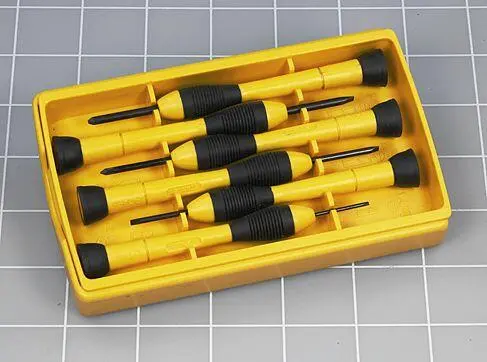

На рис. 2.1 показан набор отверток производства компании Stanley (артикул 66-052). Отвертки, которые, возможно, уже есть у вас дома, могут оказаться слишком крупными для большинства маленьких винтов в компонентах.

Можно купить и более дешевый набор отверток, который очень похож на тот, что на рис. 2.1, но качество стали будет, разумеется, ниже, чем у продукции известных марок.

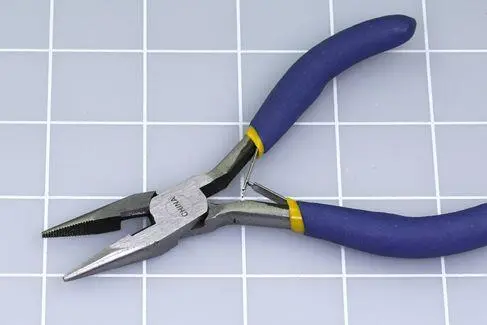

Размер плоскогубцев, которые вам понадобятся — не более 13 см (от одного конца до другого), Они незаменимы для формовки провода или для захвата небольших деталей, которые неудобно брать пальцами. Не думаю, что в данном случае вам необходимо тратить деньги на фирменные инструменты, поэтому вы спокойно можете покупать более дешевые, например такие, как на рис. 2.2. У них подпружиненные ручки, что некоторым не очень нравится, но вы можете вытащить пружины, если у вас есть еще одни плоскогубцы.

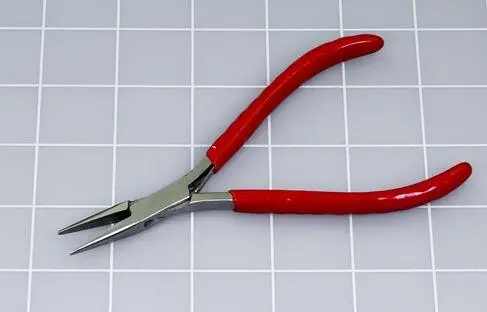

Это необязательный инструмент. Они похожи на небольшие плоскогубцы, но имеют очень тонкие остроконечные губки. Такие плоскогубцы удобны для захвата плотно установленных компонентов на макетной плате. Подобный инструмент можно найти на сайтах и в магазинах, которые специализируются на таком ремесле, как плетение из бисера. Будьте, однако, внимательны, и не покупайте плоскогубцы со скругленными губками (круглогубцы), т. к. они подходят в основном лишь для создания петель из провода. Для нас важно, чтобы внутренняя поверхность губок была плоской, как показано на рис. 2.3.

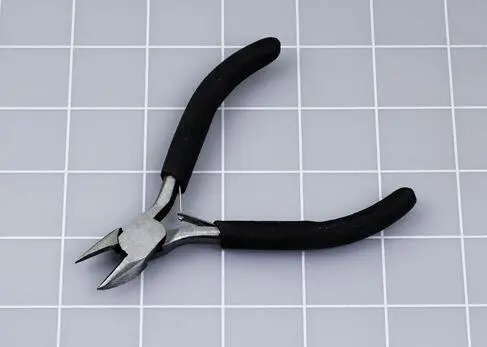

Плоскогубцы обычно снабжены режущими кромками возле места крепления, с их помощью можно перерезать проволоку. Тем не менее, часто провод может оказаться прикрепленным еще к чему-либо, и вы не отрежете его плоскогубцами. Вам понадобятся кусачки (называемые также бокорезами), такие как на рис. 2.4 (длиной не более 13 см). Поскольку вам в основном придется иметь дело с тонким мягким медным проводом, к качеству этого инструмента особых требований нет.
