Может быть вам непонятно, почему здесь для защиты двух светодиодов использован лишь один резистор номиналом 470 Ом. Это объясняется тем, что в любой момент времени включен только один из светодиодов.

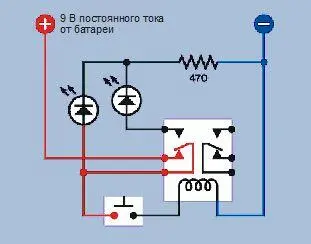

Теперь изменим схему, чтобы сделать функционирование устройства более интересным. Посмотрите на новую схему, изображенную на рис. 2.66, и сравните ее с предыдущим вариантом на рис. 2.65. Видите отличие? В предыдущей версии кнопка, включающая катушку, была соединена напрямую с источником 9 В. В новой схеме кнопка получает питание от нижнего контакта реле. Подумайте, к какому эффекту это приведет?

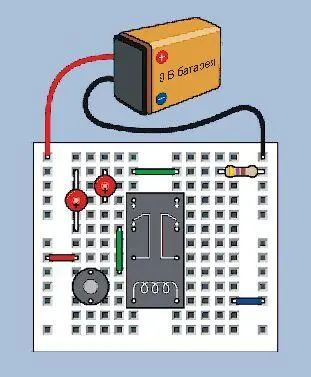

На рис. 2.67 показано, как вы можете адаптировать макет установки в соответствии с новой схемой. Все, что вам потребуется сделать, — это развернуть кнопку на 90 градусов и добавить перемычку (на рисунке она находится слева от реле) для соединения с тем же контактом реле, который подает питание на светодиод, расположенный слева.

Нажмите кнопку (ненадолго). Замечаете, что происходит? Реле издает жужжание. Если вы не слышите звук, прикоснитесь к реле и ощутите вибрацию.

Теперь разберемся, почему возникает такой эффект. В неактивном состоянии подвижный контакт переключателя внутри реле прижат к нижнему неподвижному контакту. Положительное напряжение поступает на светодиод, расположенный слева, а также на кнопку. Следовательно, когда вы нажимаете кнопку, питание подается на обмотку реле. Внутренний подвижный переключатель перемещается вверх, но как только это произойдет, соединение источника питания с обмоткой будет разорвано и она обесточится. В результате переключатель вернется обратно в неактивное положение. Но при этом снова подается питание на катушку, и поэтому цикл повторяется. Таким образом, подвижный контакт реле колеблется между двумя состояниями.

Поскольку вы используете маломощное реле, оно включается и выключается очень быстро. Фактически, подвижный контакт реле совершает около 20 колебаний в секунду (слишком быстро для светодиодов, чтобы показать, что происходит на самом деле).

Внимание!

Когда реле работает в режиме колебаний, контакты могут быстро обгореть и разрушиться. Ток через кнопку при этом оказывается тоже немного больше допустимого. Поэтому не держите кнопку нажатой слишком долго!

Чтобы уменьшить нагрузку на компоненты, необходимо замедлить происходящие процессы, т.е. уменьшить частоту колебаний. Мы добьемся этого с помощью конденсатора.

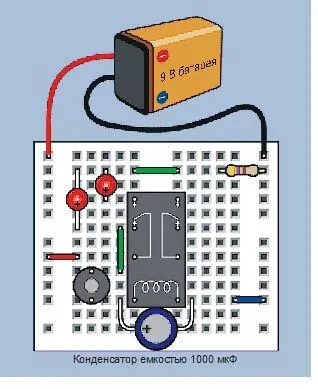

Параллельно катушке реле подключите электролитический конденсатор емкостью 1000 мкФ, как показано на рис. 2.68, убедившись в том, что короткий вывод конденсатора соединен с отрицательной шиной схемы; в противном случае он не будет работать. На корпусе конденсатора обычно присутствует символ «минус», обозначающий отрицательную обкладку. На рис. 2.68 я использовал символ «плюс», потому что он более заметен, чем минус, кроме того, мне хотелось бы придерживаться того же стиля, как и для светодиодов.

Внимание!

Подача напряжения неверной полярности на электролитический конденсатор очень опасна. Это может привести даже к взрыву компонента. Всегда тщательно проверяйте полярность при использовании электролитических конденсаторов.

Теперь при нажатии на кнопку вместо жужжания реле будет периодически щелкать.

Конденсатор похож на маленький перезаряжаемый аккумулятор. Его емкость настолько мала, что конденсатор заряжается за долю секунды, до того как реле успеет разомкнуть свою нижнюю пару контактов. Затем, когда контакты разомкнуты, конденсатор отдает накопленный заряд реле (и светодиоду, расположенному слева). При этом в течение некоторого времени на катушку реле подается питание. После того как конденсатор исчерпает свой запас электроэнергии, реле переходит в неактивное состояние и процесс повторяется.

Во время этого процесса конденсатор периодически заряжается и разряжается.

Отключите правый светодиод и вы увидите, что светодиод, находящийся слева, периодически включается и выключается, постепенно угасая по мере уменьшения напряжения конденсатора.

Поскольку в процессе заряда конденсатор потребляет повышенный ток, ваша кнопка может перегреваться, если в эксперименте вы удерживаете ее в нажатом состоянии слишком долго.

Способность конденсатора накапливать энергию измеряется в фарадах, которые обозначаются прописной буквой Ф. Эта единица измерения названа в честь Майкла Фарадея, еще одного первопроходца в исследовании электричества.

Фарад — это довольно крупная единица измерения, которая делится на микрофарады (сокращенно мкФ, 1 микрофарад равен 1/1000000 фарада), нанофарады (нФ, 1 нанофарад равен 1/1000 микрофарада) и пикофарады (пФ, 1 пикофарад равен 1/1000 нанофарада). В США нанофарад используется реже, чем в Европе. Вместо этого номинал может выражаться с помощью пикофарад и долей микрофарада.

Пересчет единиц емкости приведен в табл. 2.2.

Если конденсатор большой емкости заряжен высоким напряжением, он может удерживать это напряжение в течение нескольких минут и даже часов. Так как схемы в этой книге питаются от низковольтного источника, вы можете не беспокоиться по этому поводу. Но если вы настолько безрассудны, что откроете старый телевизор и начнете копаться внутри (чего я настоятельно не рекомендую), с вами может случиться неприятный сюрприз. Конденсатор большой емкости может убить вас так же легко, как если бы вы засунули пальцы в электрическую розетку.

Внутри конденсатора нет электрического соединения. Два его вывода соединены внутри с обкладками, которые находятся на небольшом расстоянии друг от друга и разделены изолирующим веществом — диэлектриком. Как следствие, постоянный ток не может проходить через конденсатор. Тем не менее, если вы подключите конденсатор к источнику питания, он начнет заряжаться, как показано на рис. 2.69, потому что заряд на одной пластине притягивает противоположный заряд на другой пластине.
