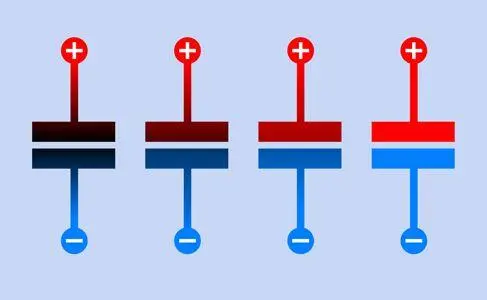

В современных конденсаторах обкладки представляют собой полосы очень тонкой гибкой металлической пленки.

Есть два основных вида конденсаторов: керамические (обычно небольшой емкости, для накопления относительно малого заряда) и электролитические (которые могут иметь гораздо большую емкость). Электролитические конденсаторы обычно выглядят как миниатюрные «баночки» и могут быть любого цвета, хотя наиболее распространены черные. Старые керамические конденсаторы часто имеют форму диска, более современные похожи на маленькие шарики.

Керамические конденсаторы не имеют полярности, и это означает, что вам не нужно беспокоиться о том, как подсоединять их выводы к схеме. Электролитические требуют соблюдения полярности и не будут работать, если подключить их неправильно.

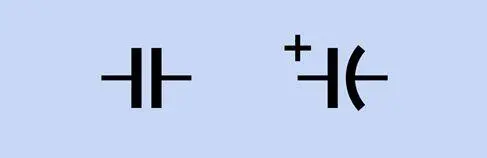

Условное обозначение конденсатора содержит две линии, представляющие собой две пластины внутри него. Если обе линии прямые, то конденсатор неполярный — его выводы можно подключать произвольно. Если одна линия изогнута, то эта обкладка конденсатора должна быть более отрицательной, чем другая. Иногда полярность обкладок конденсатора обозначают на схеме знаком «+». Эти варианты показаны на рис. 2.70.

Символ с изогнутой пластиной теперь встречается редко. Предполагается, что если у вас электролитический конденсатор, то вы разберетесь, как подключить его правильно. К тому же стали доступны многослойные керамические конденсаторы с более высокими номиналами, и они могут заменить электролитические.

Замечание

На электрических схемах в этой книге будет использоваться только символ неполярного конденсатора. Какой конденсатор выбрать — керамический или электролитический, решайте самостоятельно.

На иллюстрациях макетных плат будут изображены электролитические конденсаторы там, где вы, как я полагаю, будете их использовать. Их можно заменить соответствующими по номиналу керамическими конденсаторами.

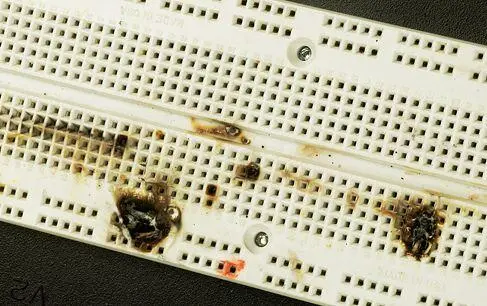

В самых распространенных электролитических конденсаторах используются алюминиевые пластины. В конденсаторах других типов обкладки содержат тантал или ниобий. Все эти конденсаторы очень чувствительны к полярности прикладываемого напряжения. Вот характерный пример: танталовый конденсатор был вставлен в макетную плату и неправильно подключен к источнику питания, обеспечивающему большой ток. Через минуту или около того конденсатор вздулся и взорвался, а разлетевшиеся горящие кусочки прожгли макетную плату (рис. 2.71).

Мораль такова: соблюдайте полярность!

По мере того как вы будете собирать на макетной плате все больше цепей, схемы будут усложняться, и более вероятными станут ошибки. Никто от них не застрахован.

Одна из распространенных ошибок макетирования — подключение провода к неправильному ряду макетной платы. Ее особенно легко допустить, когда у вас такой компонент, как реле, где контакты скрыты. При монтаже я обычно еще раз вытаскиваю этот компонент, проверяю заново и вставляю обратно, чтобы твердо убедиться в правильности подключения.

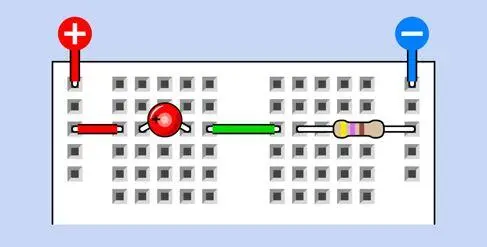

Более сложная ошибка возникает, когда вы забываете о соединениях, созданных внутренними проводниками макетной платы. Посмотрите на рис. 2.72. Казалось бы, что может быть проще? Очевидно, что ток протекает от положительной шины источника питания через светодиод, перемычку, а затем через резистор к отрицательной шине. Но если вы соберете компоненты так, как показано на этом рисунке, я абсолютно точно гарантирую вам, что устройство работать не будет.

Ситуация ухудшится, если вы поменяете местами резистор и светодиод. Теперь при подаче питания светодиод сразу же перегорит.

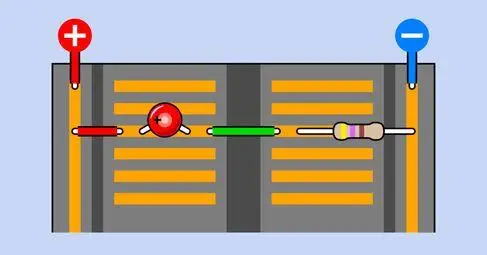

Все становится очевидным, когда вы посмотрите на рис. 2.73. Проблема в том, что оба вывода светодиода подключены к одному и тому же внутреннему проводнику монтажной платы. У электрического тока есть возможность пройти через светодиод или же в обход по медной дорожке, а поскольку сопротивление дорожки составляет крошечную часть от сопротивления светодиода, большинство электронов предпочтет двигаться по медному проводнику и светодиод останется выключенным.

При сборке макетов возможны и многие другие ошибки. Как найти их наиболее быстро и эффективно? Главное — действовать в определенной последовательности. Попробуйте придерживаться такого алгоритма поиска неисправности:

1. Проверьте напряжение. Прикрепите красный провод мультиметра к положительной шине на вашей макетной плате. Настройте мультиметр на измерение напряжения в вольтах (постоянного тока, если эксперимент не предусматривает другого). Убедитесь в том, что питание подано. Теперь поочередно касайтесь черным щупом мультиметра различных точек отрицательной шины. Показания мультиметра должны быть близки к напряжению источника питания. Если вы обнаружите почти нулевое значение, то, возможно, вы забыли вставить перемычку, чтобы соединить разрыв проводников в отрицательной шине. Если прибор покажет значение напряжения, которое существенно ниже, чем напряжение источника питания, то, вероятно, в схеме есть короткое замыкание, которое снижает напряжение батареи (если вы используете батарею).

Теперь прикрепите черный щуп к отрицательной шине и проверьте положительную шину сверху донизу.

Наконец, пока черный щуп прикреплен к отрицательной шине, красным щупом проверьте напряжение в произвольных точках цепи. Если вы обнаружите напряжение, близкое к нулю, то, возможно, где-либо нарушено соединение или же контакт между выводом компонента и внутренним проводником макетной платы.
