Чарльз Платт - Электроника для начинающих (2-е издание)

А что будет в следующую секунду? Необходимо повторить вычисления, подставив новые значения. Теперь текущее напряжение конденсатора, V CAP, равно 5,67. Батарея по-прежнему выдает 9 В, поэтому значение V DIF= 9 - 5,67 = 3,33. Подставим эти значения в ту же формулу:

V NEW= 5,67 + (0, 63 × 3,33)

Калькулятор подсказывает, что произведение 0,63 на 3,33 составляет около 2,1. А 2,1 плюс 5,67 даст 7,77. Значит, после второй секунды напряжение на конденсаторе будет равно 7,77 В.

Многократно повторив аналогичные вычисления, получим последовательность чисел, подобную приведенной далее (с округлением до сотых). Значения будут соответствовать напряжению на конденсаторе в конце каждой секунды, при условии что напряжение источника питания равно 9 В:

После 1 секунды: 5,67 В

После 2 секунды: 7,77 В

После 3 секунды: 8,54 В

После 4 секунды: 8,83 В

После 5 секунды: 8,94 В

После б секунды: 8,98 В

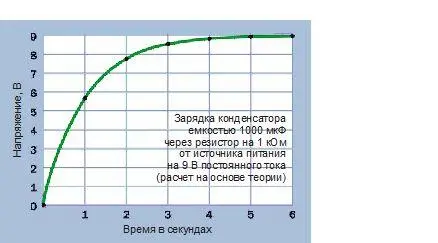

График на рис. 2.80 был получен путем построения гладкой кривой через эти расчетные точки. Наибольшее значение по оси абсцисс составляет 6 секунд, поскольку при этом напряжение на конденсаторе вплотную приблизилось к 9 В.

В предыдущем разделе я рассказал вам, как рассчитать напряжение на конденсаторе при его заряде через резистор. Но как подтвердить, что я прав? Должны ли вы верить мне на слово?

Возможно, вы захотите проверить все самостоятельно. Другими словами, необходимо экспериментальное подтверждение, которое является важной частью процесса «Изучения через открытия».

Вернитесь к нашей предыдущей схеме и убедитесь, что номинал резистора равен 10 кОм, а не 1 кОм. Попросите кого-нибудь сесть рядом с вами, чтобы следить за временем, пока вы наблюдаете за дисплеем вашего мультиметра, показывающим значение в вольтах. Каждые 10 секунд ваш помощник подает команду, и вы в этот момент записываете показания мультиметра. Выполняйте все это в течение минуты.

Поскольку у вас резистор 10 кОм, а не 1 кОм, постоянная времени теперь составляет 10 секунд, а не одну. Поэтому ваши показания должны выглядеть как ряд напряжений, который я привел ранее с интервалами в 1 секунду (см. рис. 2.80), но теперь интервалы будут 10-секундными.

Ваши значения напряжения должны быть близки к моим, но не будут совпадать в точности. Почему? Есть множество причин.

• Ваша батарея не обеспечивает такое же напряжение, что и моя.

• Номинал вашего резистора не равен в точности 10 000 Ом.

• Емкость вашего конденсатора не точно 1000 микрофарад.

• Ваш мультиметр имеет погрешность.

• Вам требуется несколько микросекунд, чтобы снять показания мультиметра.

• Ваш помощник мог давать команду не в точности каждые 10 секунд.

Есть еще два фактора, о которых я не упомянул. Во-первых, конденсаторы сохраняют электрический заряд не идеально. Они обладают утечкой, из-за которой заряд постепенно убывает. Это происходит даже тогда, когда конденсатор набирает заряд. Ближе к концу процесса заряда электроны перетекают так медленно, что утечка (скорость, с которой они уходят обратно) становится существенной в сравнении с зарядкой.

Кроме того, ваш мультиметр имеет некоторое внутреннее сопротивление. Оно очень большое, но все же не бесконечное. Это значит, что мультиметр «крадет» небольшое количество заряда от конденсатора, пока вы измеряете напряжение. Да, сам процесс проведения измерений изменяет значение, которое вы пытаетесь определить! Это, на самом деле, очень распространенная проблема в физике и инженерном деле.

Я могу представить способы минимизации всех перечисленных факторов, но не знаю средства, позволяющего устранить их полностью. Всегда будет присутствовать некоторая экспериментальная погрешность. И ее приходится учитывать, когда вы проводите эксперимент, чтобы подтвердить теорию. Подтверждение может быть очень долгим процессом, требующим значительного терпения — именно поэтому теоретиками являются, как правило, одни люди, а экспериментаторами — совсем другие.

Теперь, когда я рассказал вам о том, как конденсаторы заряжаются и разряжаются, вернемся к ранее сделанному утверждению: «конденсатор не пропускает постоянный ток».

Возможно, вы помните, что я также сказал «пока вы подаете на конденсатор неизменный во времени электрический потенциал, это утверждение остается верным».

Но что если этот электрический потенциал будет меняться? Что происходит в тот момент, когда конденсатор переходит из состояния отсутствия заряда к внезапному подключению источника напряжения? Что ж, это совсем другое дело. В этих условиях электрический сигнал способен пройти через конденсатор.

Как такое возможно? Обкладки внутри конденсатора не касаются друг друга, как же тогда электрический импульс может перескочить с одной на другую? Вскоре мы разберемся с «как» и «почему». Но сначала вам необходимо убедиться в том, что описываемое мною происходит на самом деле.

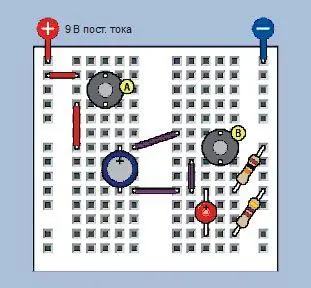

Взгляните на компоненты макетной платы, показанной на рис. 2.81. Эта компоновка подобна схеме на рис. 2.75, но резистор номиналом 10 кОм переместился с левой стороны на правую, а также появился светодиод и резистор 470 Ом.

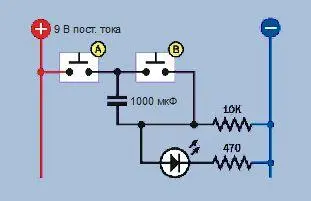

На рис. 2.82 изображена электрическая схема устройства с рис. 2.81, которая поможет прояснить ситуацию.

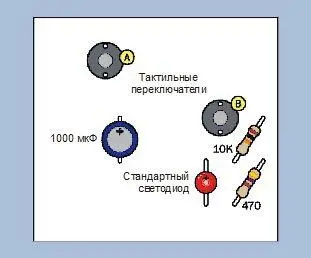

И чтобы не возникло недоразумений, на рис. 2.83 я указал все компоненты и обозначил их номиналы.

После того как вы соберете схему, вначале не забудьте нажать кнопку В, чтобы разрядить конденсатор. Затем нажмите кнопку А. Подумайте, почему светодиод вспыхнул и медленно погас?

Нажмите кнопку А снова. На этот раз почти ничего не происходит. Очевидно, что перед началом работы конденсатор должен быть в разряженном состоянии. Поэтому нажмите кнопку В, чтобы разрядить его. Теперь опять нажмите кнопку А, и светодиод загорится снова.

Мы знаем, что в исходном состоянии напряжение на конденсаторе практически отсутствовало, поскольку он был подключен к отрицательному заземлению через резистор 10 кОм. Кроме того, перед началом эксперимента, нажав кнопку В, вы замкнули обе обкладки конденсатора между собой. (Вот почему я просил вас разрядить его.)
