• Батарея 9 В и разъем (1 шт.)

• Резисторы номиналом 470 Ом (2 шт.) и 1 МОм (1 шт.)

• Подстроечный потенциометр на 500 кОм (1 шт.)

• Стандартный светодиод (1 шт.)

Я выбрал транзистор серии 2N2222, который является самым распространенным полупроводниковым прибором всех времен (он был представлен компанией Motorola в 1962 году и до сих пор выпускается, в том или ином виде).

Поскольку патент компании Motorola на серию 2N2222 истек давным-давно, любой производитель может выпускать свой вариант этого транзистора [7] Отечественным аналогом является транзистор КТ3117А. - Ред. . Некоторые компоненты помещены в маленький корпус из черной пластмассы, другие же заключены в небольшую металлическую «баночку» (см. рис. 2.23). Для наших целей подойдет любой корпус. Тем не менее, обратите внимание на предупреждение, которое я сделал ранее относительно маркировки транзисторов (см. ранее в этой главе раздел «Транзисторы»). Некоторые транзисторы серии 2N2222 отличаются от других, и вам нужно правильно выбрать компонент.

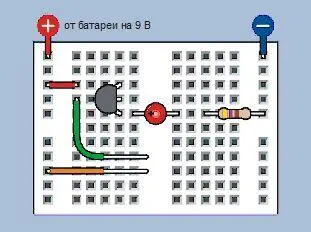

Вставьте транзистор в макетную плату со светодиодом и резистором на 470 Ом, как показано на рис. 2.89. Убедитесь в том, что длинный вывод светодиода обращен влево, как отмечено символом «:+». Также проверьте, что пластмассовый корпус транзистора обращен плоской стороной вправо. Если у вас транзистор в металлическом корпусе, то лепесток, выступающий из корпуса, должен быть направлен вниз и влево.

Заметьте, что у двух проводов, расположенных в нижнем левом углу на плате, удалено чуть больше изоляции. Если у вас готовые перемычки, то нужно согнуть у каждой один из выводов так, чтобы на поверхности макетной платы оказался участок оголенного проводника перемычки.

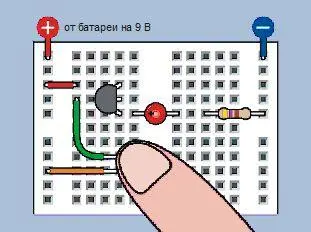

Теперь самое интересное. Коснитесь пальцем оголенных участков двух перемычек, как показано на рис. 2.90, и наблюдайте за светодиодом. Если ничего не произошло, немного увлажните палец и попробуйте снова. Чем сильнее вы будете нажимать, тем ярче будет светить светодиод. Транзистор усиливает слабый ток, который протекает через ваш палец. Данный принцип положен в основу сенсорных кнопок.

Демонстрация переключения кончиком пальца безопасна, если электрический ток проходит только через ваш палец. Вы даже не ощутите его, потому что напряжение батареи всего 9 В. Но гораздо опаснее, если вы коснетесь одного провода пальцем одной руки, а второго — пальцем другой руки. В результате электрический ток потечет через ваше тело. И хотя в этой схеме ток очень слабый и не представляет для вас реальной угрозы, никогда не следует дотрагиваться до электрических цепей одновременно двумя руками. Кроме того, если вы касаетесь проводов, не допускайте, чтобы они пронзали вашу кожу. Это также означает, что вы не должны прикладывать напряжение к любым металлическим украшениям, закрепленным в вашем теле.

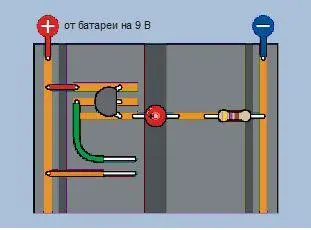

Взгляните на рис. 2.91, где показаны только активные соединения внутри макетной платы и скрыты незадействованные в этом эксперименте. Обратите внимание на то, что нижний вывод транзистора соединен через макетную плату со светодиодом, а затем через резистор номиналом 470 Ом с отрицательной шиной. Таким образом, через транзистор к светодиоду может течь достаточный ток.

Рис. 2.91. Макетная плата сенсорного выключателя (показаны внутренние проводники)

Откуда же взялся этот ток? Небольшой ток прошел через кожу вашего пальца к центральному выводу транзистора. Но его явно недостаточно, чтобы зажечь светодиод.

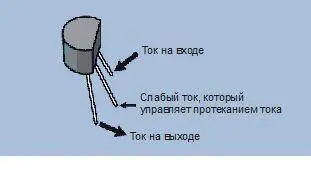

Существует только одно подходящее объяснение. У транзистора есть еще третий вывод, изображенный сверху, который подключен к положительной шине питания. Электрический ток поступает в транзистор через этот вывод. А затем каким-то образом этот поток электричества управляется небольшим током, который поступает через ваш палец в центральный вывод транзистора. Сказанное иллюстрирует рис. 2.92.

Кстати, этот эффект сильно отличается от поведения конденсатора, которое вы наблюдали в предыдущем эксперименте. Конденсатор пропускал только короткий импульс электрического тока. Транзистор управляет непрерывно протекающим током.

Компонент, который вы использовали в рассмотренном эксперименте — это биполярный транзистор. Он существует в двух вариантах: n-p-n и p-n-p. Транзистор n-p-n-структуры, с которым вы только что экспериментировали, образован тремя слоями кремния, из которых два л-слоя имеют избыток носителей отрицательного заряда. Третий слой, расположенный между первыми двумя, является p-слоем с избытком носителей положительного заряда. Я не буду вдаваться в подробности и рассказывать о физических процессах, происходящих в транзисторе. В этой книге гораздо важнее выяснить, что именно делает транзистор, а не привести теорию, которая объясняет его функционирование. Интересующие вас теоретические сведения можно самостоятельно отыскать в любой технической книге или в онлайн-источниках.

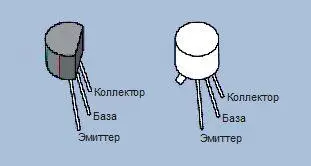

Три вывода биполярного n-p-n-транзистора называются «коллектором», «базой» и «эмиттером» (рис. 2.93).

Когда база n-p-n-транзистора оказывается немного более положительной, чем эмиттер, ток от положительного полюса источника питания поступает через коллектор и выходит через эмиттер. В этом случае очень слабый ток, поступающий в базу транзистора, может управлять более сильным током, проходящим через коллектор.

Транзистор p-n-p-типа работает противоположным способом. Ток поступает через эмиттер и выходит через коллектор к отрицательному полюсу источника, когда база немного отрицательнее, чем эмиттер. Транзисторы p-n-p-типа иногда оказываются более удобными, но они встречаются реже. Я не буду использовать их в книге.
