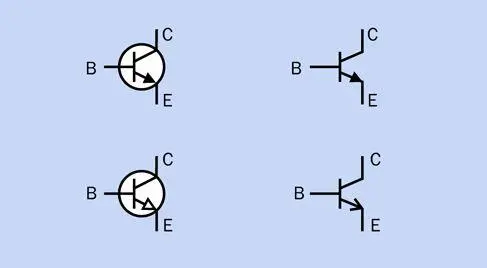

Четыре варианта условного обозначения n-p-n- транзистора показаны на рис. 2.94. Все они функционально идентичны. Буквы С, В и Е соответствуют выводам коллектора, базы и эмиттера.

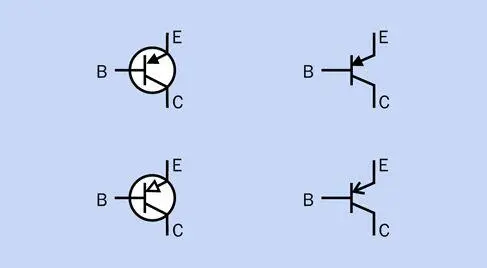

Четыре варианта условного обозначения p-n-p- транзистора приведены на рис. 2.95. Они тоже взаимозаменяемы.

Символы транзисторов p-n-p- и n-p-n-типа легко перепутать, но есть простой способ запомнить правильный вариант. Стрелка в символе n-p-n-транзистора указывает наружу и никогда внутрь [8] Стрелки в условных обозначениях полупроводниковых приборов всегда указывают направление тока. — Ред. . Поэтому можно считать, что обозначение n-p-n является сокращением фразы never pointing in («никогда не указывает внутрь»).

Чтобы узнать больше о том, как работает транзистор, нам понадобится более стабильный компонент, чем кончик вашего пальца. С этой работой справится потенциометр, но не такой большой, с каким вы встречались ранее (см. рис. 1.11), а подстроечный потенциометр, изображенный на рис. 2.22.

Несмотря на то, что потенциометры различаются по форме и размеру, все они имеют три контакта. Функции выводов любого потенциометра одинаковы. Средний вывод всегда соединяется с движком внутри потенциометра, а два других вывода соединяются с каждым из концов внутренней резистивной дорожки.

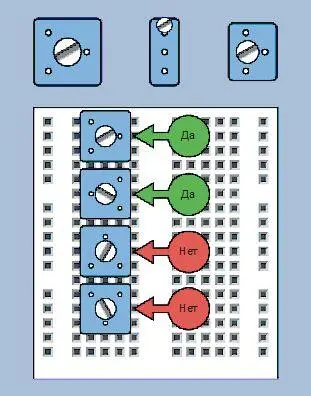

Когда вы вставляете подстроечный потенциометр в макетную плату, каждый вывод должен подключаться к отдельному ряду отверстий платы. Это правило иллюстрирует рис. 2.96. В верхней части рисунка я нарисовал вид сверху для трех типов подстроечного потенциометра, включая многовитковый; и хотя я его не рекомендую, возможно, однажды вы с ним столкнетесь. Контакты не видны сверху, но я показал их расположение так, как если бы вы видели их сквозь компонент. Расположение контактов может быть разным, но их всегда три и они должны отстоять друг от друга на 2,5 мм по вертикали.

Изображенные в нижней части рисунка два примера «Да» будут работать, потому что каждый вывод соединен с отдельным рядом отверстий в макетной плате. Два примера «Нет» неприемлемы, потому что пара контактов окажется замкнутой друг с другом из-за наличия внутренних проводников макетной платы.

Разобравшись с устройством подстроечного потенциометра, мне хотелось бы, чтобы вы добавили потенциометр номиналом 500 кОм к вашей схеме с транзистором так, как показано на рис. 2.97. Подключите питание и с помощью небольшой отвертки поверните движок потенциометра до упора по часовой стрелке, а затем таким же образом против часовой стрелки. Заметьте, что если в начале эксперимента светодиод погашен, то при небольшом повороте винта потенциометра светодиод начинает светиться.

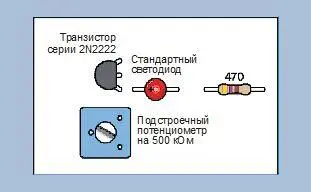

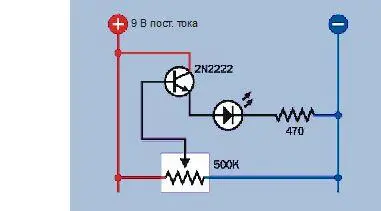

Взглянем на схему, изображенную на рис. 2.98, где показаны те же соединения, что и на макетной плате, но в более понятном виде. Номиналы компонентов указаны на рис. 2.99.

Потенциометр подключен между положительной и отрицательной шинами питания. При таком подключении он работает в качестве делителя напряжения. Когда движок находится на одном конце дорожки, он подключается непосредственно к положительному полюсу источника питания. На другом конце дорожки он подключен напрямую к отрицательному заземлению. В промежуточных положениях он делит напряжение источника питания в некоторой пропорции. Потенциометры часто включают таким способом.

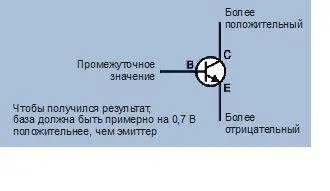

Я уже упоминал, что светодиод не зажигается, когда вы только начинаете перемещать движок потенциометра от минуса к плюсу. Наверное, вы считаете, что он не получает достаточно энергии? Не совсем так. Биполярный транзистор «удерживает» часть энергии в качестве «платы» за свои услуги. Он не будет реагировать, если напряжение на базе не станет выше, чем напряжение на эмиттере примерно на 0,7 В. Говорят, что в таком режиме транзистор обладает положительным смещением. Сказанное иллюстрирует рис. 2.100.

Вы видели, что напряжение на базе биполярного транзистора управляет выходным током этого транзистора. Означает ли это, что транзистор усиливает напряжение?

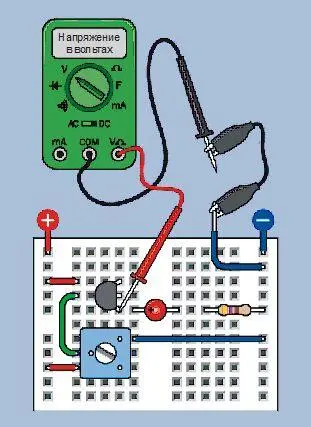

Вы можете выяснить это самостоятельно. Возьмите мультиметр, настройте его на измерение напряжения и соедините отрицательный щуп с отрицательной шиной макетной платы тестовым проводом, как показано на рис. 2.101. Прикоснитесь красным щупом к выводу эмиттера транзистора, запишите напряжение и переместите щуп на вывод базы. Я гарантирую, что напряжение на эмиттере будет ниже, чем на базе.

Установите подстроечный потенциометр в другое положение и попробуйте снова. Независимо от того, насколько вы изменили напряжение на выводе базы, напряжение на выводе эмиттера всегда будет ниже.

Возможно, это вызвано тем, что резистор с номиналом 470 Ом не обеспечивает достаточного сопротивления между эмиттером транзистора и отрицательной шиной? Мог ли резистор понизить напряжение?

Давайте разбираться. Удалите светодиод и резистор 470 Ом, включив между эмиттером транзистора и отрицательным заземлением резистор с номиналом 1 МОм. Картина не сильно изменилась. Напряжение на эмиттере по-прежнему будет ниже, чем на базе.
