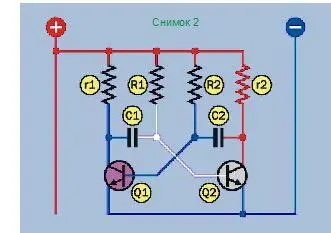

На снимке 2, показанном на рис. ЦВ-2.108, напряжение на базе транзистора Q1 увеличилось достаточно, чтобы он начал включаться. Теперь он отводит ток от конденсатора С1, а также через свою базу, и эти провода сейчас выделены синим цветом. Резкое изменение напряжения на левой обкладке конденсатора С1 мгновенно вызывает аналогичное снижение на его правой обкладке (см. эксперимент 9). При этом напряжение на правой обкладке конденсатора С1 оказывается ниже нуля, что изображено белым проводом. Транзистор Q2 сразу же выключается из-за отрицательного смещения на его базе.

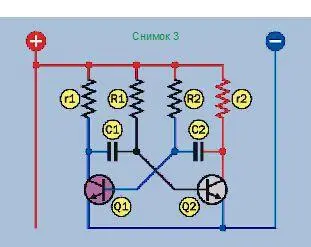

На снимке 3, показанном на рис. ЦВ-2.109, транзистор Q.1 по-прежнему включен, а транзистор Q2 все еще выключен. Это зеркальное отображение снимка 1. Конденсатор С1 начинает заряжаться в противоположном направлении, через резистор R1. Постепенно это повышает напряжение на базе транзистора Q2.

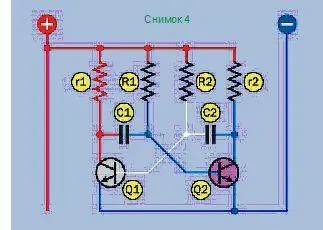

На снимке 4, изображенном на рис. ЦВ-2.110, транзистор Q2 начинает проводить ток, заземляя правую обкладку конденсатора С2. В результате напряжение на левой обкладке конденсатора С2 оказывается ниже нуля и транзистор Q.1 выключается из-за отрицательного смещения на базе. Это зеркальное отображение снимка 2.

После снимка 4 цикл повторяется, начиная со снимка 1. Если добавить еще один транзистор и светодиод (как на рис. 2.106), то светодиод оказался бы включенным на снимках 1 и 4.

Как вы видите, работа генератора колебаний довольно сложна для понимания. Однако данная схема распространена очень широко. Если вы поищите в картинках Google «генератор», то скорее всего найдете именно этот вариант. Тем не менее, многие люди испытывают трудности при изучении подобной схемы.

Главное состоит в том, что на снимках 2 и 4 резкое падение напряжения на одной обкладке конденсатора вызывает эквивалентное падение напряжения на другой обкладке — эффект, который вы наблюдали в эксперименте 9.

Обратите внимание то, что рассмотренная схема симметрична. Когда вы подаете питание, почему бы обоим транзисторам не стать включенными или выключенными?

В идеальном мире, где два транзистора или два резистора могут быть абсолютно идентичными, такая схема окажется полностью симметричной. Но в реальности существует небольшое различие между резисторами и конденсаторами, вызванное производственными причинами, в результате чего один транзистор начинает проводить ток раньше другого. Как только это происходит, устройство выходит из равновесия и начинаются колебания.

Еще один вопрос, который требует пояснений, — откуда снимать выходной сигнал в схеме генератора? Заметьте, что в исходной схеме резисторы r1 и r2 имеют намного меньшие номиналы, чем резисторы R1 и R2. В результате напряжение на левой обкладке конденсатора С1 быстро достигнет почти величины питающего напряжения — и правая обкладка конденсатора С2 будет вести себя так же. Таким образом, мы можем получить широкий диапазон напряжений в любой из этих точек. Я выбрал левую обкладку просто потому, что здесь легче встроить в схему дополнительные компоненты.

Если из схемы отводится слишком много тока, это замедлит процесс заряда конденсатора и отразится на синхронизации и равновесии генератора. Поэтому я подавал выходной сигнал через резистор номиналом 100 кОм на базу другого транзистора. Базовый ток этого транзистора очень мал, но за счет усиления амплитуда сигнала на его выходе окажется достаточной для практического использования.

В первом издании этой книги я предлагал устройство светодиодной мигалки на основе однопереходного транзистора с управляемым порогом. Его работу гораздо проще понять, и чтобы получить результат, вам потребуется только один транзистор. Однако однопереходные транзисторы встречаются теперь редко и некоторые читатели жаловались на то, что их нелегко приобрести, а другие говорили, что их применение устарело.

На самом деле, вы по-прежнему можете купить однопереходные транзисторы с управляемым порогом, но они почти вышли из употребления. Биполярные транзисторы пока используются широко, и поэтому я прислушался к отзывам читателей и отказался от однопереходных транзисторов. Прежде чем остановиться на описанной схеме, я рассмотрел различные варианты схем генератора. Приведенная схема более популярна, чем другие. К тому же, я полагаю, что все схемы генераторов довольно трудны для понимания.

Теперь вы уже убедились, что два транзистора могут создавать импульсный сигнал, а третий транзистор может усиливать его и обеспечивать переключение светодиода. Вспомним на минутку предыдущие опыты. Как еще можно изменить наш эксперимент?

У нас есть выходной сигнал, который меняется достаточно медленно. Поэтому мы можем сделать его более интересным, добавив резистивно-емкостную цепочку. (Если вам необходимо освежить в памяти это понятие, см. раздел «Резистивно-емкостная цепочка» этой главы).

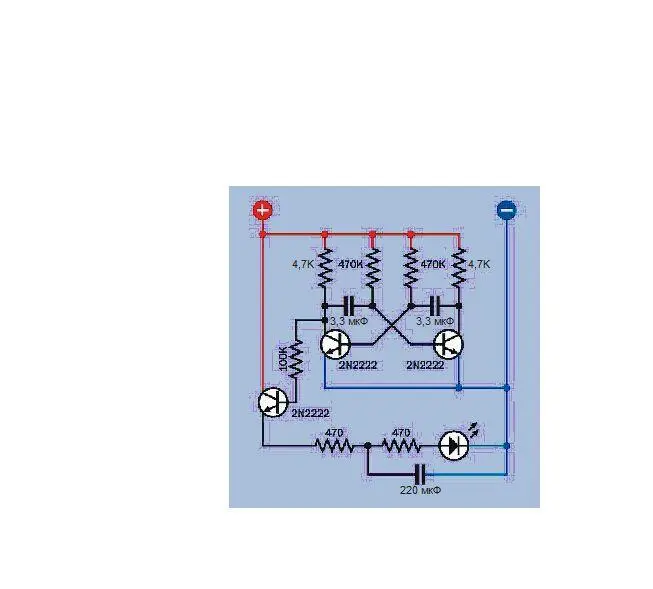

Взгляните на рис. 2.111. Дополнительное резистивно-емкостное звено (резистор 470 Ом и конденсатор 220 мкФ) находится внизу.

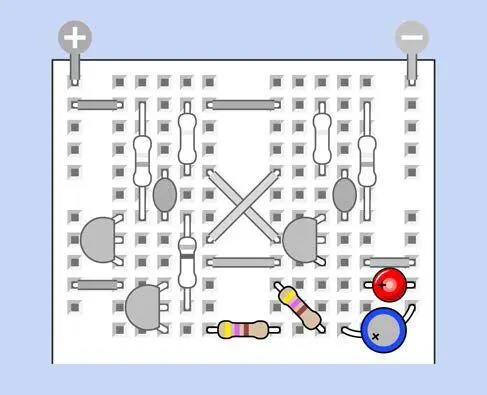

На рис. 2.112 компоненты, которые были добавлены или переставлены, расположены в правом нижнем углу и выделены темным, а компоненты, которые не изменились, показаны светлым.

Теперь, когда вы подадите питание, светодиод станет мягко пульсировать, а не просто вспыхивать и гаснуть. Догадываетесь, почему? Конденсатор заряжается через один резистор номиналом 470 Ом, а затем разряжается через другой. Зачем вообще нужно менять режим работы? Давайте предположим, что вы решили сделать электронное украшение. Выбор режима миганий или пульсаций может стать важным эстетическим фактором. Вспомните, что, например, в старых ноутбуках Apple логотип пульсировал, а не мигал.
