Для таких работ вам понадобится паяльник мощностью от 30 до 40 Вт. Хотя он и не требуется для большинства проектов этой книги, я все же рекомендую приобрести его для обучения пайке, потому что большая теплоемкость жала облегчит создание ваших самых первых паяных соединений. К тому же 30-ваттный паяльник обычно дешевле, чем паяльник на 15 Вт, и дополнительные затраты будут невелики. Я рекомендую приобрести паяльник с обычным долотообразным жалом, которое обеспечивает лучший подвод тепла, а поскольку вы не будете использовать этот инструмент для тонких работ, то зауженное жало здесь не нужно.

Некоторые паяльники имеют встроенный отсос для припоя, который помогает вам демонтировать паяное соединение. Это поршень, который вы тянете пальцами, чтобы всосать немного воздуха через жало паяльника. Я не думаю, что это приспособление вам понадобится. В любом случае, я видел его только у паяльников мощностью 30 Вт, которые не подходят для большинства работ с электронными компонентами.

В описании паяльника может употребляться термин «сварка». Это не должно вводить вас в заблуждение, потому что паяльники не выполняют сварку в обычном смысле данного слова.

Некоторые паяльники идут в комплекте с держателем, который может фиксировать мелкие детали, пока вы работаете с ними. Это заслуживает внимания, потому что такой комплект может стоить дешевле, чем покупка принадлежностей порознь. Держатель будет описан далее.

Если к паяльнику прилагается какой-либо припой, покупайте его только в том случае, если он назван трубчатым припоем с канифолью.

Многие паяльники описываются как инструмент карандашного типа. Этот термин не очень информативен, т. к. он может быть применен и к паяльнику на 15 Вт, и к паяльнику на 30 Вт.

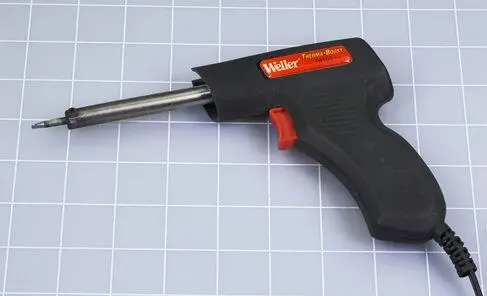

Паяльники с рукояткой пистолетного типа, например, модель Weller Therma-Boost, изображенная на рис. 3.4, внешне заметно отличаются от обычных. Некоторые предпочитают эргономичность инструментов такого типа, а модель Therma-Boost имеет полезную функцию быстрого нагрева, которая позволяет достичь рабочей температуры менее чем за минуту, что делает его идеальным выбором для тех, кто не привык ждать. Тем не менее, все паяльники с рукояткой пистолетного типа рассчитаны на 30 Вт или выше и, как правило, дороже обычных устройств карандашного типа.

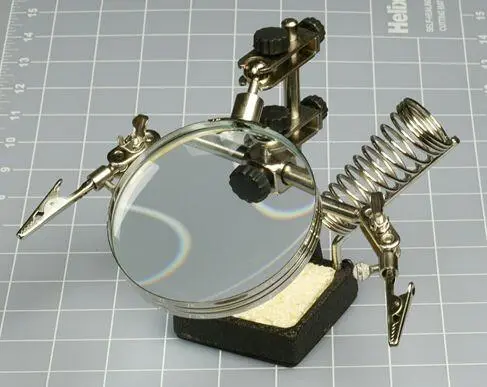

Так называемый держатель (известный также как захват или «третья рука») снабжен двумя зажимами типа «крокодил», которые могут фиксировать компоненты или отрезки провода в заданном положении, пока вы их паяете. Некоторые приспособления оснащены также лупой, проволочной спиралью, в которой вы можете оставить паяльник, и небольшой губкой для очистки жала паяльника от загрязнения. Эти дополнительные аксессуары полезны, но не обязательны (рис. 3.5).

Независимо от того, насколько острое у вас зрение, необходимо компактное, переносное и мощное увеличительное стекло для проверки паяных соединений на перфорированной плате.

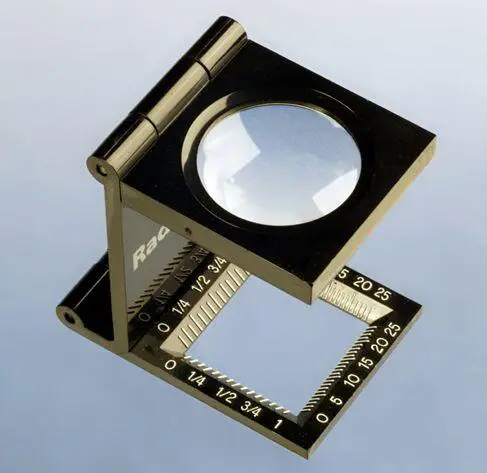

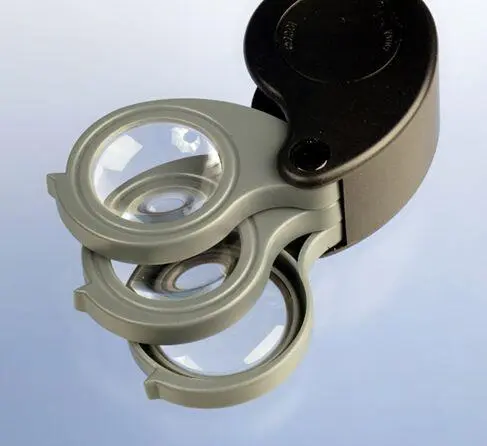

Набор из трех линз (рис. 3.6) очень удобен для визуального контроля качества пайки и дает большее увеличение, чем обычная лупа в оправе с ручкой, которую я считаю не очень полезной.

Настольные лупы (рис. 3.7) занимают немного места, зато высвобождают руки для работы. Оба варианта вы можете найти в магазинах «Умелые руки» или в интернет-магазинах. Пластиковые линзы вполне подойдут, если вы будете бережно с ними обращаться.

В предыдущих экспериментах вы соединяли один из щупов мультиметра с зажимом «крокодил» тестового провода и использовали такой же «крокодил» на другом конце, чтобы захватить провод или компонент.

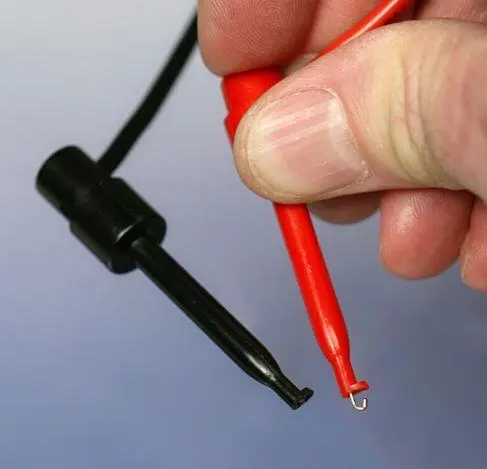

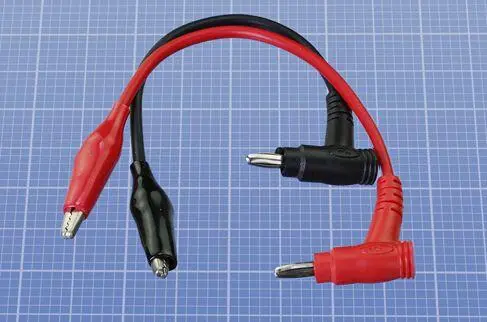

Более элегантный вариант — купить пару специальных щупов с подпружиненными миникрючками на концах. На рис. 3.8 изображен один из примеров — модель Pomona 6244-48-0, которая подойдет лучше всего. Но учтите, что это сравнительно дорогой вариант. Можно поискать более дешевые провода с небольшими зажимами типа «крокодил», как на рис. 3.9. Разумеется, вполне годятся и обычные тестовые провода, которые я предлагал ранее (см. рис. 1.10).

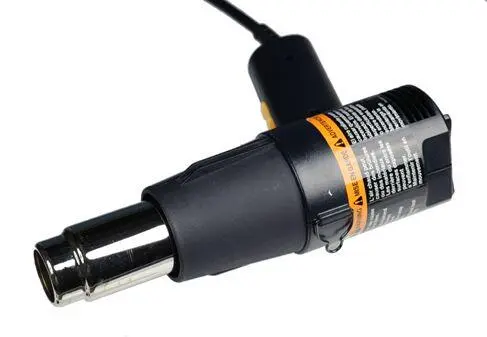

Если вы соединяете два провода с помощью припоя, то часто их следует изолировать. Если для этого использовать электроизоляционную ленту (иногда называемую изолентой), то она может открепиться. Вариант лучше — термоусадочная трубка, которая образует стойкую защитную оболочку вокруг оголенного металлического соединения. Для фиксации подобной трубки предназначен термофен, который похож на очень мощный фен для сушки волос (рис. 3.10). Этот инструмент можно найти у любого поставщика оборудования, и я полагаю, что подойдет самый дешевый.

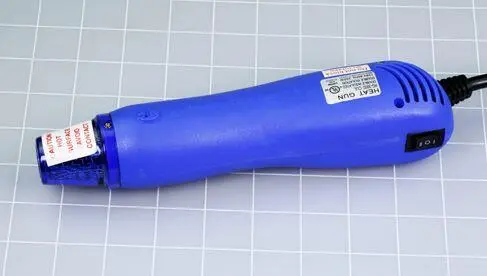

Для особо точной работы предпочтительнее будет миниатюрный термофен, подобный показанному на рис. 3.11.
