Теперь вы готовы приступить к работе. И первый инструмент, с которого мы начнем, — это паяльник.

Ваше путешествие в мир пайки начинается с простого задания — соединения одного провода с другим, но очень скоро вы научитесь монтировать настоящие электронные устройства на перфорированной плате. Поэтому не теряйте времени!

• Монтажный провод, кусачки, инструмент для зачистки проводов

• Паяльник мощностью 30 или 40 Вт

• Паяльник мощностью 15 Вт

• Тонкий припой

• Необязательно: средний припой

• Держатель

• Необязательно: комплект термоусадочных трубок

• Необязательно: термофен

• Необязательно: кусок плотного картона или фанеры, чтобы защитить рабочее место от капель припоя

Пожалуйста, внимательно прочтите и примите к сведению приведенные далее основные меры предосторожности.

• При работе всегда кладите нагретый паяльник на соответствующую подставку. Не оставляйте паяльник лежащим на рабочей поверхности.

• Если рядом есть маленькие дети или домашние животные, помните, что они могут играючи схватить или зацепить провод паяльника и травмировать себя (или вас).

• Никогда не оставляйте горячее жало паяльника близко к проводу, который подводит питание к нему. Пластмассовая изоляция может быстро расплавиться и произойдет короткое замыкание.

• Не пытайтесь поймать падающий паяльник, который вы нечаянно задели.

• Большинство паяльников не имеют индикаторов включения. Поэтому возьмите за правило всегда считать, что паяльник горячий, даже если он отключен от сети. Паяльник остывает не мгновенно и может обжечь вас сильнее, чем вы ожидаете.

Начнем тренировку с универсального паяльника мощностью 30 или 40 Вт. Включите его в сеть, аккуратно положите на подставку и займитесь чем-то в течение пяти минут. Если не дать паяльнику полностью нагреться, то хорошие соединения не получатся, потому что припой может не расплавиться полностью.

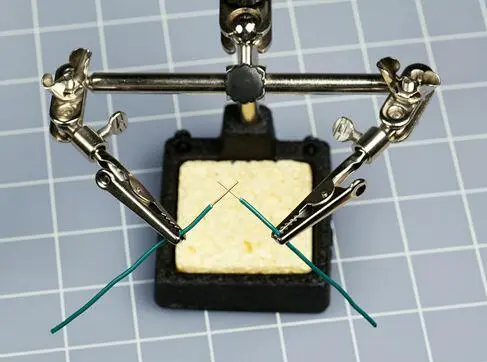

Снимите изоляцию с концов двух отрезков одножильного провода 22-го калибра (диаметр 0,64 мм) и закрепите их в держателе так, чтобы они пересекаясь касались друг друга, как показано на рис. 3.26.

Чтобы убедиться, что паяльник готов к работе, прикоснитесь жалом к небольшому кусочку припоя. Припой должен мгновенно расплавиться. Если он плавится медленно, значит, паяльник еще недостаточно разогрет.

Если кончик паяльника загрязнился, следует его очистить. Обычно рекомендуют смочить губку, которая предусмотрена в стойке паяльника, и вытереть об нее кончик жала паяльника. Лично я предпочитаю этого не делать, поскольку считаю, что влага на кончике вызывает тепловую деформацию, которая может привести к появлению небольших трещин в покрытии жала. Я вытираю горячий конец паяльника смятой бумагой, достаточно быстро, чтобы она не загорелась. Затем я наношу небольшое количество припоя и вытираю снова, до тех пор, пока жало не станет равномерно блестящим.

Очистив жало паяльника, выполните пайку за пять шагов, как показано на рис. 3.27-3.31.

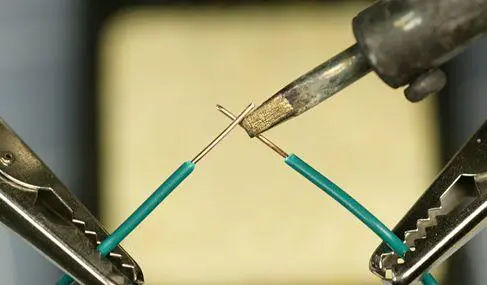

Шаг 1. На три секунды плотно прижмите горячее жало паяльника к пересечению проводов, чтобы нагреть их.

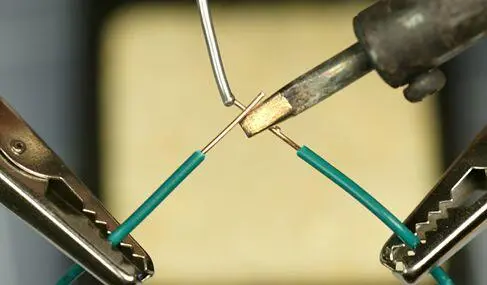

Шаг 2. Удерживая паяльник в этом положении, подведите немного припоя к пересечению проводов и к жалу паяльника. Таким образом, два провода, припой и жало паяльника должны пересекаться в одной точке.

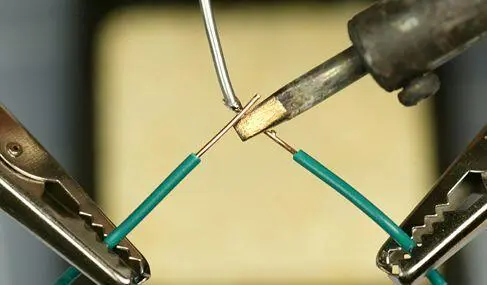

Шаг 3. Если в первый момент припой плавится медленно, проявите терпение.

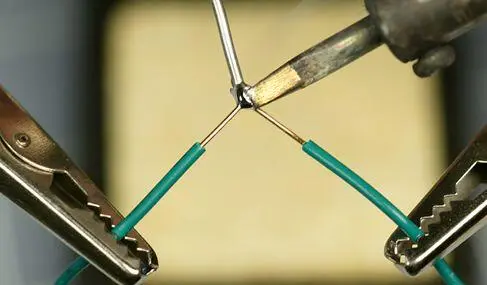

Шаг 4. Расплавленный припой образует красивую круглую каплю.

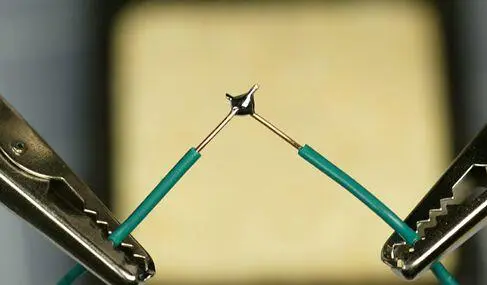

Шаг 5. Уберите паяльник и припой. Слегка подуйте на соединение, чтобы охладить его. Примерно через 10 секунд пайка остынет настолько, что к ней можно прикоснуться рукой. Правильно выполненное паяное соединение должно быть блестящим, ровным и закругленным по форме.

Когда пайка остыла, высвободите провода и попробуйте растянуть их в стороны (рис. 3.32).

Тяните сильно! Если все ваши попытки разорвать провода тщетны, значит, вам удалось создать надежное электрическое соединение. При плохой пайке провода легко отделяются. Причиной может быть недостаточный нагрев или малое количество припоя.

Почему я рекомендую начать с более мощного паяльника? Дело в том, что он обеспечивает сильный нагрев, и пайку выполнить проще.

Подведем итог. Последовательность пайки такова: нагрейте провода, добавьте припой, продолжая нагрев, дождитесь пока припой начнет плавиться, подождите еще немного, пока он не образует полностью расплавленный шарик, а затем прекратите нагрев. Весь процесс должен занимать 4-6 секунд.

Миф № 1. Пайка — это очень сложно. Миллионы людей научились паять, и вряд ли они были более компетентными, чем вы. Например, у меня иногда дрожат руки, и это сильно мешает держать маленькие предметы неподвижно. Меня также выводит из себя монотонная работа с деталями. Но даже если мне удается паять компоненты, то практически любой сможет справиться с этой работой.

Миф №2. Ядовитые вещества при пайке угрожают вашему здоровью. Разумеется, не следует вдыхать дым от пайки, но это также относится к таким бытовым веществам, как отбеливатель или краска. На самом деле достаточно тщательно вымыть руки после работы с припоем. Если бы пайка была очень опасна для здоровья, то смертность среди любителей электроники тоже оказалась бы слишком высокой.

Миф №3. Паяльники опасны. Паяльник менее опасен, чем утюг для белья, потому что он выделяет намного меньше тепла. Исходя из моего опыта, пайка оказывается безопаснее, чем большинство работ по дому или в подвале. Конечно, никогда нельзя забывать об осторожности. Паяльник нагревается достаточно сильно, чтобы вызвать ожог, если вы прикоснетесь к жалу.
