Для второго нашего соединения возьмите припой потоньше. Он будет потреблять меньше тепла от маломощного паяльника.

На этот раз мне хотелось бы, чтобы вы расположили провода параллельно друг другу. Соединить их таким способом немного сложнее, чем при пересечении, но этому важно научиться. Иначе вы не сможете надеть термоусадочную трубку на готовое соединение, чтобы изолировать его.

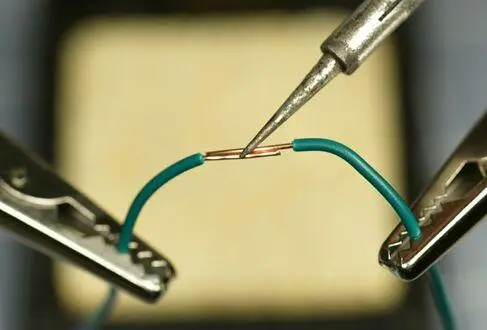

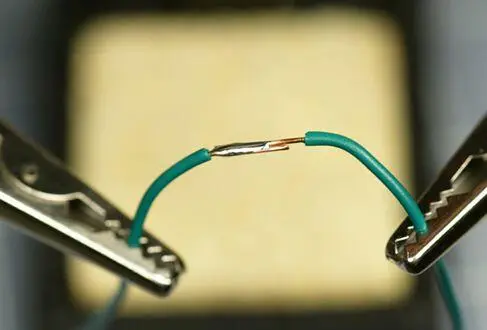

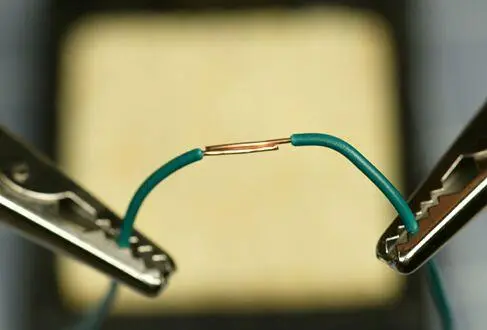

Пять шагов по созданию этого соединения показаны на рис. 3.34-3.38. В исходном положении провода могут прилегать друг к другу не идеально плотно, припой заполнит любые маленькие зазоры. Но, как и прежде, место пайки должно быть достаточно горячим для растекания припоя, а когда вы используете маломощный паяльник, на предварительный нагрев потребуется больше времени.

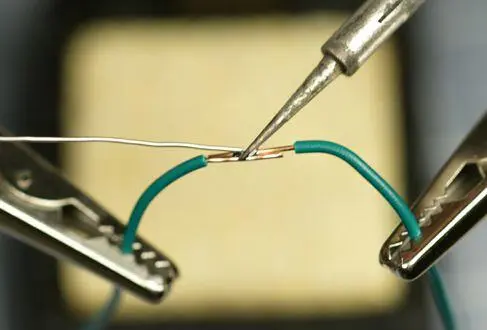

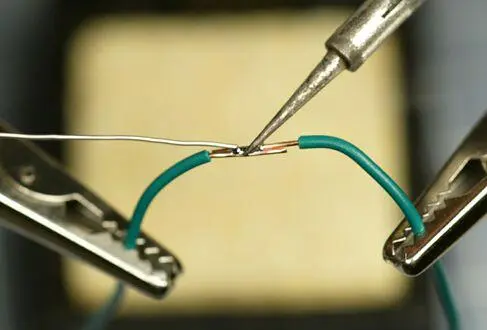

Старайтесь подавать припой так, как показано на рисунках. Помните: не следует переносить припой к месту пайки на жале паяльника. Вначале разогрейте провода, а затем прикоснитесь припоем к ним и к жалу паяльника, при этом сохраняя контакт с проводами. Подождите, пока припой станет жидким, и вы увидите, как он с готовностью перетечет на провода, равномерно обволакивая их. Если этого не происходит, проявите терпение и продлите нагрев.

В итоге припоя должно быть достаточно, чтобы обеспечить прочность пайки, но не слишком много, чтобы не помешать надеванию термоусадочной трубки. Мы скоро перейдем к этому.

Чем лучше вы понимаете процесс пайки, тем лучше у вас будут получаться паяные соединения.

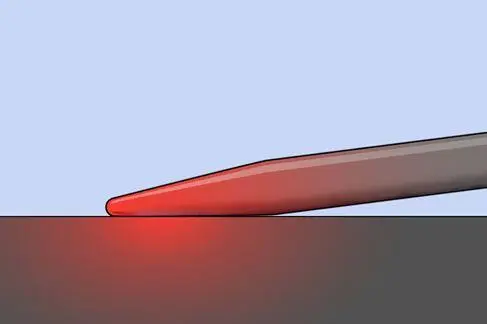

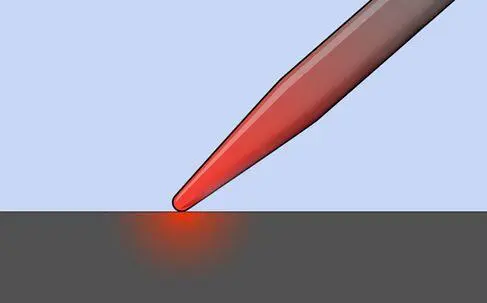

Допустим, жало паяльника хорошо разогрето, и вы собираетесь передать это тепло соединению, которое необходимо сделать. Для улучшения теплопередачи можно отрегулировать угол наклона паяльника таким образом, чтобы по возможности увеличить площадь контакта (рис. 3.39 и 3.40).

Как только припой начал плавиться, он расширяет площадь контакта, что позволяет передать больше тепла, и поэтому процесс ускоряется естественным образом. Сложно лишь начать.

Другой аспект теплопередачи, который следует учитывать, заключается в том, что тепло может отводиться от необходимого места и поступать туда, куда не надо. Если вы пытаетесь припаять очень толстый отрезок медного провода, нагрев будет недостаточным, чтобы расплавить припой, потому что провод большого сечения отводит тепло от соединения. Вы обнаружите, что даже паяльник в 40 Вт не в состоянйи справиться с этой проблемой. С другой стороны, хотя медь не становится достаточно нагретой для плавления припоя, но тепла вполне хватает, чтобы оплавить изоляцию провода.

Запомните правило: если вам не удается завершить пайку за 10 секунд, значит, подводимого тепла недостаточно.

После того как вы сумели сделать хорошее ровное паяное соединение двух проводников, пора приступить к более легкой операции. Выберите термоусадочную трубку, которая имеет достаточный диаметр, чтобы ее можно было надеть на соединение, и при этом остается небольшой запас пространства.

Безусловно, вам необходимо заранее все спланировать. Обычно требуется натянуть трубку на один из проводов до того, как вы их соедините. Далее я подробно проиллюстрирую весь процесс.

Предположим, термоусадочная трубка уже надета на одном из проводов, сдвиньте ее вдоль провода, чтобы паяное соединение оказалось по центру трубки. Установите соединение перед термофеном и включите его (держите ваши пальцы вдали от потока нагретого воздуха). Переверните провод, чтобы прогреть его с обеих сторон. Трубка должна плотно обхватить соединение за полминуты. Если вы перегреете трубку, она может растрескаться, при этом вам придется снять ее и начать заново. Как только трубка станет плотно прилегать, ваше задание выполнено, прогревать ее дальше нет никакого смысла. Заметьте, что при нагреве не только уменьшается диаметр трубки, но и небольшая усадка происходит по длине.

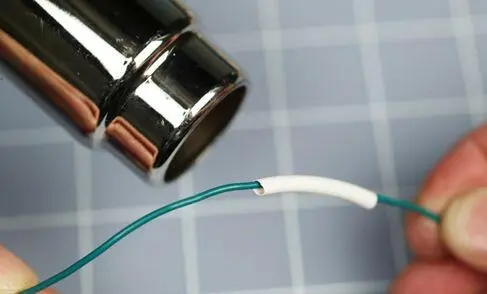

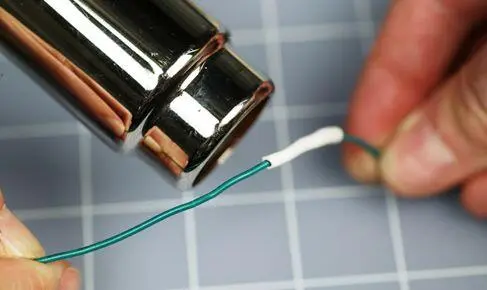

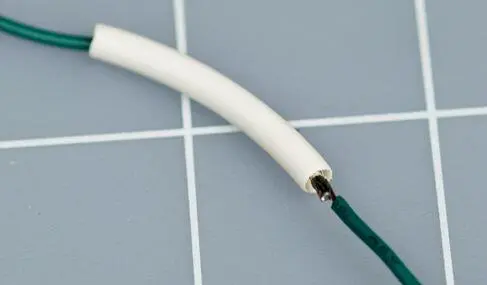

На рис. 3.41-3.43 показано, как достичь желаемого результата. Я использовал белую трубку, потому что ее хорошо видно на фотографиях. На самом деле цвет термоусадочных трубок не влияет на результат.

Обратите внимание на хромированную стальную трубу рабочего конца стандартного термофена. Сталь стоит дороже пластика, и производители выбрали ее неспроста — поток воздуха нагревается настолько, что он может расплавить пластиковую трубу.

Металлическая труба остается достаточно горячей, чтобы обжечь даже спустя несколько минут после выключения инструмента. Как от паяльника, так и от термофена могут пострадать другие люди (и животные), потому что они не знают, что эти предметы опасны. Не оставляйте инструменты где попало, чтобы никто из ваших домашних не совершил ошибку, использовав термофен для сушки волос (рис. 3.44).
