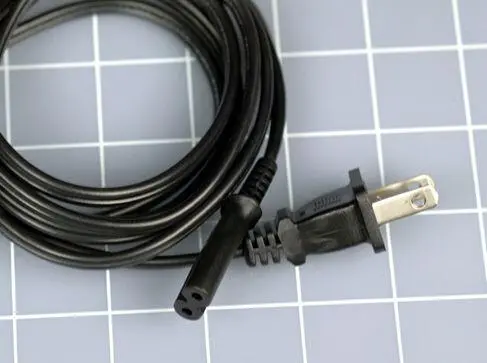

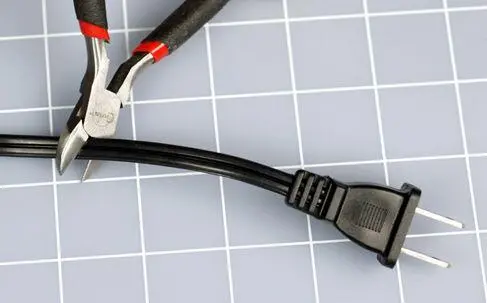

На рис. 3.49 мы видим первый шаг, где вы смело обрезаете сетевой шнур кусачками. Естественно, при работе со шнуром он должен быть отключен от сетевой розетки.

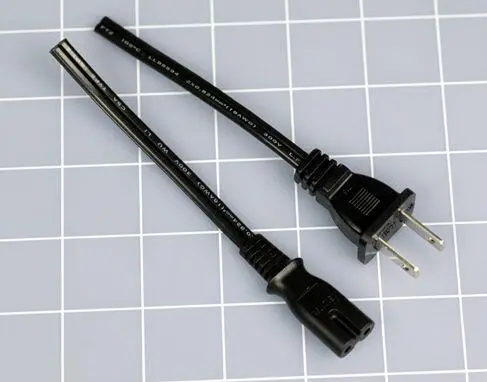

На рис. 3.50 показаны концы, которые необходимо оставить. Средняя часть сетевого шнура может пригодиться вам в будущем.

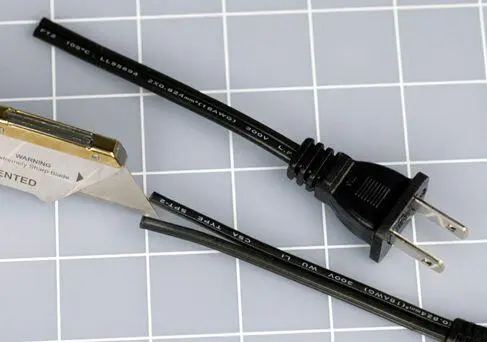

Разделите два проводника в каждом отрезке сетевого шнура универсальным ножом, как показано на рис. 3.51.

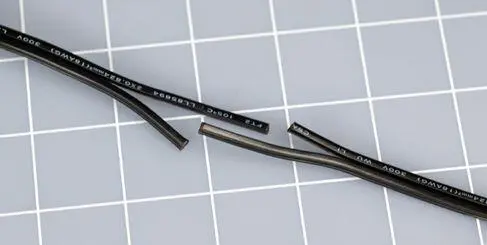

Далее концы сетевого шнура нужно обрезать так, чтобы проводники оказались разными по длине, но стыковались бы друг с другом (рис. 3.52). Так они займут меньше места, когда вы соедините их снова, а также уменьшится риск короткого замыкания, если одно из соединений по какой- либо причине нарушится.

Заметьте, что на одном из проводников всегда есть либо напечатанный текст, либо прессованные выступы. Убедитесь в том, что при соединении помеченные проводники совпадают.

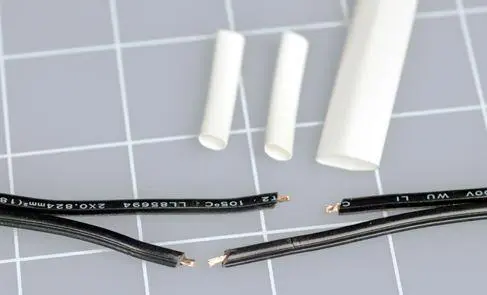

Удалите минимальное количество изоляции (3 мм будет достаточно). Затем отрежьте три кусочка термоусадочной трубки (если она у вас есть). Длина двух тонких кусочков трубки должна быть достаточной, чтобы их можно было натянуть на отдельный проводник, а толстый кусок длиной около 5 см будет закрывать все соединение (рис. 3.53).

Обратите внимание на то, что некоторые термоусадочные трубки предназначены только для низкого напряжения, не используйте их.

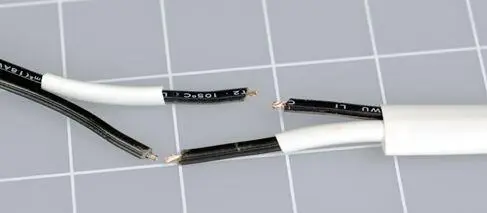

Теперь самое трудное — вспомнить о необходимости натянуть трубку на провод перед тем, как выполнить пайку, поскольку разъемы на концах шнура не позволят надеть трубку позже. Если вы так же нетерпеливы, как я, то вам будет сложно не забывать делать это каждый раз перед пайкой (рис. 3.54).

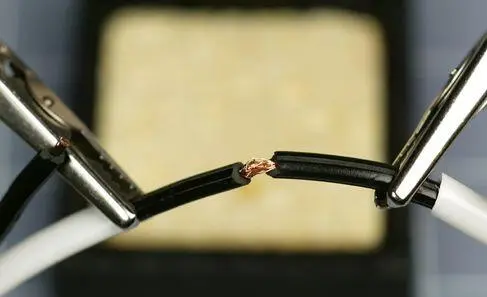

Выпрямите провод и закрепите концы в держателе. Соедините два отрезка провода так, чтобы их жилы переплелись, а затем сожмите их слегка между указательным и большим пальцами, чтобы сгладить выступающие фрагменты. Торчащая жилка может проткнуть термоусадочную трубку при ее нагреве, размягчении и усадке вокруг соединения (рис. 3.55).

Провод, который вы сейчас соединяете, гораздо толще, чем все предыдущие, с которым вы работали раньше. Он поглощает больше тепла и вам придется прогревать его паяльником дольше. Убедитесь в том, что припой растекся по всему соединению, а также проверьте обратную сторону после того, как пайка остынет. Вероятнее всего, вы обнаружите здесь оголенные медные жилы. Соединение должно быть ровным, округлым, в виде блестящей капли (рис. 3.56).

При пайке оттяните термоусадочную трубку как можно дальше от жала паяльника, чтобы тепло от него преждевременно не вызвало усадку, что не позволит вам изолировать соединение позже.

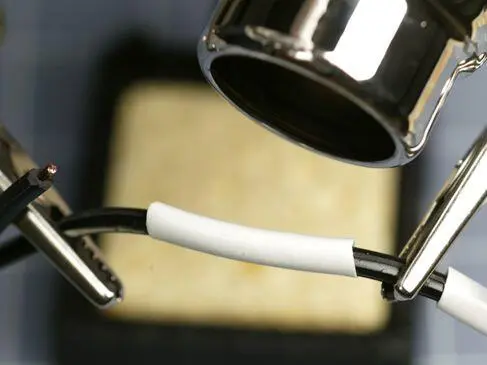

Натяните кусочек термоусадочной трубки на готовое паяное соединение и прогрейте ее термофеном, как показано на рис. 3.57. Не допускайте попадания остальных кусочков термоусадочной трубки под поток тепла.

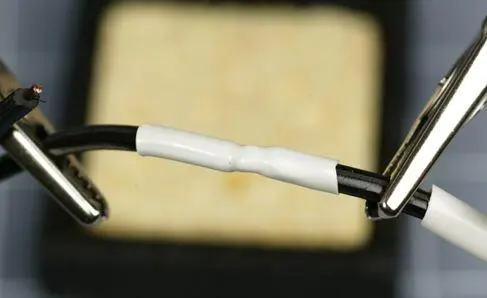

На рис. 3.58 изображена сжатая термоусадочная трубка.

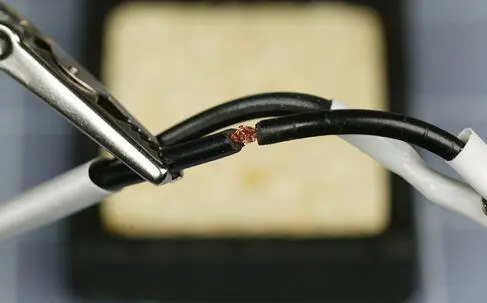

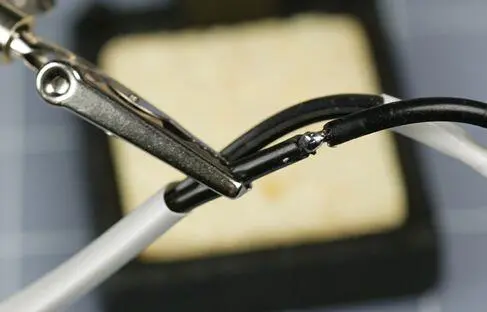

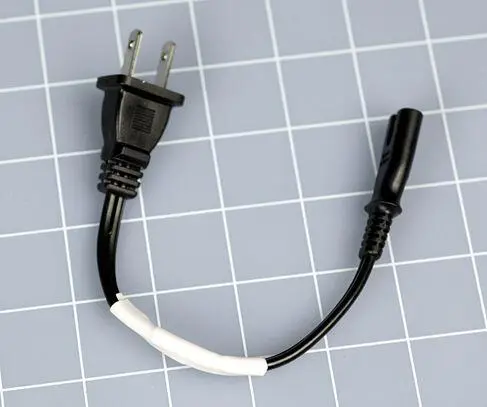

Теперь подготовьте к пайке другую пару проводников (рис. 3.59). На рис. 3.60 показано второе готовое соединение. После того как вы его изолируете отдельным кусочком термоусадочной трубки, можно натянуть большую термоусадочную трубку на весь узел. Вы ведь не забыли заранее надеть толстую трубку на шнур, правда? Готовый шнур изображен на рис. 3.61.

Если вы потренировались паять и выполнили все предыдущие упражнения, значит, приобрели достаточные навыки для сборки своей первой настоящей электронной схемы. Но сначала мы должны кратко ознакомиться с последствиями перегрева при пайке. Мне не хотелось бы, чтобы вы обучились пайке, а затем всего лишь расплавили транзистор или светодиод. Испортить компонент всегда легче, чем потом заменять его исправным.

В эксперименте 4 вы уже поняли, как просто можно сжечь светодиод. На самом деле тогда произошло следующее: чрезмерный ток через светодиод привел к избытку тепла, которое и повредило компонент.

Если тепло, вызванное электрическим током, может вывести из строя светодиод, то не приведет ли перегрев компонента паяльником к тому же результату? Убедиться можно, только выполнив соответствующий эксперимент.
