Как правило, я одновременно монтирую только три или четыре компонента, потому что если их становится больше, то возникает путаница. Если я припаял один компонент неправильно, то исправить такую ошибку несложно — при условии, что ошибка обнаружена раньше, чем припаяно еще много компонентов.

При резке провода кусачками возникает большое давление, которое быстро достигает максимума, а потом прекращается. Это может привести к внезапному движению отрезанного куска провода. Одни провода довольно мягкие и не создают такого риска, но выводы транзисторов и светодиодов обычно более жесткие. Маленькие кусочки провода могут отскочить с высокой скоростью в непредсказуемом направлении, создавая реальную угрозу вашим глазам, когда вы находитесь слишком близко.

Обычные очки защитят вас при укорачивании выводов. Если вы не носите очки, то воспользуйтесь защитными пластиковыми очками.

Для работы я всегда использую яркое освещение. При сборке и пайке это не роскошь, а необходимость. Купите настольную лампу, если у вас ее еще нет. Не обязательно выбирать дорогую лампу, подойдет и бывшая в употреблении.

Теперь я пользуюсь светодиодной настольной лампой дневного света, потому что она помогает мне надежнее определить цвет полосок резисторов. От люминесцентной настольной лампы я отказался, когда узнал о том, что любой незначительный дефект внутреннего покрытия лампы может пропускать ультрафиолетовое излучение. Когда вы работаете близко к такому источнику света, он представляет опасность.

Даже если у вас острое зрение, все равно рекомендую рассматривать каждое соединение под увеличительным стеклом. Вы будете удивлены, насколько неидеальны некоторые из них. Поднесите увеличительное стекло как можно ближе к глазу, а затем приблизьте плату, чтобы исследуемое соединение оказалось в фокусе.

В итоге у вас должна получиться работающая схема, которая выдает пульсирующий с частотой сердцебиения световой сигнал. Так и есть? Если с первого раза устройство не заработало, проверьте каждое соединение и сравните со схемой. Если ошибка так и не обнаружена, подайте питание, прикрепите черный провод мультиметра к отрицательной шине, а затем пройдитесь по схеме красным щупом, проверяя наличие напряжения. На каждом элементе схемы мультиметр должен показывать хоть какое-то рабочее напряжение. Если вы нашли «мертвый» участок, то, возможно, именно здесь плохая пайка или какая-то другая неисправность.

Теперь, когда вы все сделали, что дальше? А дальше вы перестаете быть любителем электроники и становитесь умельцем. Теперь подумайте, как сделать ваше устройство переносным.

Вначале нужно продумать питание. Для нормальной работы описанной схемы необходимо напряжение 9 В. Но все время носить с собой массивную 9-вольтовую батарею не слишком удобно.

Могу предложить три варианта:

• Можно положить батарейку в карман и прикрепить корпус устройства с наружной стороны кармана, пропустив провод через ткань.

• Можно прикрепить батарею внутри тульи бейсболки, а устройство поместить снаружи.

• Можно последовательно соединить три «пуговичных» элемента по 3 В, закрепив их каким-либо пластиковым зажимом. Однако я не уверен, что энергии такого источника хватит надолго.

Замечание

Должен отметить, что транзисторы серии 2N2222 в этом проекте не идеальны, поскольку они потребляют больше энергии, чем полевые транзисторы (МОП-транзисторы). Но в этой книге рассматриваются основы электроники, а биполярные n-p-n- транзисторы — самый распространенный полупроводниковый компонент.

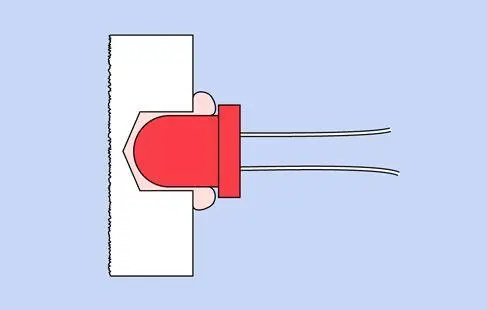

Что касается выбора светодиода, то компоненты с прозрачной линзой создают узкий пучок света, который не подходит для наших целей. Компоненты в матовом корпусе создают более приятное свечение. Площадь свечения можно увеличить еще больше, поместив светодиод в рассеиватель из прозрачного акрилового пластика толщиной как минимум 6 мм, как показано на рис. 3.70. Наружную поверхность сделайте шероховатой с помощью мелкой наждачной бумаги или посредством ручной шлифовальной машинки, чтобы избежать появления царапин. В результате акрил станет полупрозрачным и свет будет еще сильнее рассеиваться.

С обратной стороны акриловой пластины просверлите глухое отверстие диаметром чуть больше, чем светодиод. Не сверлите пластик насквозь. Удалите из отверстия все остатки и пыль, продув его сжатым воздухом или промыв, если у вас нет воздушного компрессора. Хорошенько высушив полость, добавьте немного прозрачного силиконового уплотнителя или приготовьте некоторое количество прозрачной 5-минутной эпоксидной смолы и поместите каплю на дно углубления. Затем вставьте светодиод так, чтобы клей образовал надежное уплотнение.

Включите светодиод, оцените полученный результат и, если необходимо, зашкурьте акрил еще немного. И наконец, решите, как смонтировать остальную схему устройства: вплотную к рассеивателю или в стороне, соединив светодиод проводами.

Можно подобрать резисторы в схеме генератора так, чтобы светодиод мигал с частотой сердцебиения в состоянии покоя. Внешне будет казаться, будто приборчик измеряет пульс, особенно если вы прикрепите его на груди или ремешком на запястье. Если вы любите разыгрывать людей, то можете сказать, что вы в потрясающей форме, и частота вашего пульса постоянна, даже при физической нагрузке.

Могу предложить вам несколько вариантов корпуса для этого устройства, начиная от заливки прозрачной эпоксидной смолой и заканчивая поиском кулона в викторианском стиле. Я предлагаю вам проявить смекалку, поскольку эта книга об электронике, а не об изготовлении поделок. Тем не менее, есть одна тема, относящаяся к самоделкам, о которой я хочу упомянуть, и теперь самое время.

В электронной промышленности возникают противоречивые ситуации, когда в одном и том же техническом паспорте один параметр указан в миллиметрах, а другой в дюймах. Например, расстояние между штырьковыми выводами у современных микросхем для поверхностного монтажа измеряется в миллиметрах, а у старых микросхем для установки в монтажные отверстия это расстояние по-прежнему составляет 0,1 дюйма и, вероятно, таким и останется.

Ситуация усложняется еще и в связи с существованием двух различных систем единиц, кратных дюйму. Сверла, например, измеряются в значениях, кратных 1/64 доле дюйма. Металлические шайбы калибруются в 1/1000 долях дюйма (0,001 дюйма, 0,002 дюйма и т. д.). Чтобы еще больше усложнить жизнь, для толщины листов металла часто приводится «калибр»; например, сталь 16-го калибра подразумевает толщину в 1/16 дюйма.
