Похоже, эта схема нам подойдет. Хотя для разных дверей и окон понадобится несколько датчиков, но мы сможем подключить их столько, сколько нужно, как показано на рис. 3.78, где датчик сигнализации условно показан в виде кнопки. Провода можно проложить по всему дому, а их общее сопротивление должно быть меньше, чем сопротивление резистора номиналом 10 кОм.

Пока все датчики остаются замкнутыми, транзистор потребляет крайне малый ток — около 1 мА. Для демонстрации вы можете запустить описанную схему с помощью батареи на 9 В. Для практического использования вам понадобился бы аккумулятор на 12 В, который будет автоматически заряжаться от специального устройства. Это выходит за рамки данной книги, но примите к сведению то, что аккумуляторы и зарядные устройства для сигнализации широко доступны, и вы легко при необходимости их найдете.

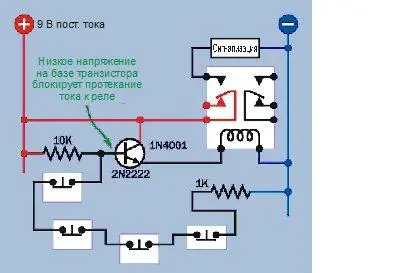

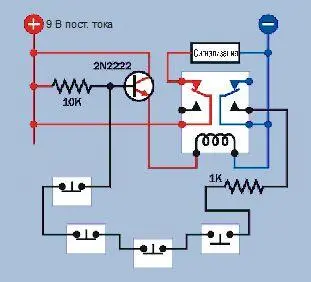

Теперь предположим, что мы заменили светодиод на реле, как показано на рис. 3.79. (Я изобразил двухполюсное реле, хотя второй полюс пока нам не понадобится.) Пока все кнопки остаются замкнутыми, на базе транзистора присутствует относительно низкий потенциал, поэтому транзистор закрыт, ток в обмотке реле отсутствует, и его контакты остаются в исходном состоянии.

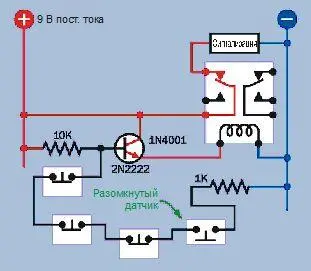

Когда любой из датчиков размыкается, более высокое напряжение на базе транзистора вызовет подачу тока на катушку реле, которое запустит сигнализацию, как на рис. 3.80.

Замечание

Работа реле в таком режиме вполне допустима, потому что оно не будет «всегда включено». Для него нормальное состояние — выключенное, а мощность потребляется только при срабатывании сигнализации.

Обратите внимание на то, что я изъял резистор 470 Ом из схемы, потому что реле не нуждается в какой-либо защите от источника питания.

Если хотите, то можете самостоятельно собрать эту схему с тем же реле, как и в эксперименте 7 (см. раздел «Эксперимент 7. Исследование реле» главы 2). Но, возможно, следует подождать, пока я доработаю ее.

Вам следует выяснить два обстоятельства:

• Будет ли реле перегружать транзистор? Вы найдете ответ, заглянув в технические описания этих двух компонентов.

• Помните, что во включенном состоянии на транзисторе имеется небольшое падение напряжения. Хватит ли оставшегося напряжения для надежного срабатывания 9-воль- тового реле? В техническом паспорте реле указано минимальное рабочее напряжение его обмотки. Вы можете проверить эти сведения опытным путем.

Схема, которая разработана на данный момент, будет активировать сигнализацию, когда происходит размыкание любого датчика. Это хорошо, но что случится, если Датчик вернется в замкнутое состояние? На базу транзистора вновь будет подано низкое напряжение, поэтому он отключит сигнализацию. А вот это уже плохо.

В соответствии с пунктом 8 из моего технического задания сигнализация должна продолжать выдавать сигнал тревоги, даже после того как кто-то открыл дверь или окно и быстро закрыл его. Поэтому реле должно каким-то образом блокировать себя.

Один из способов это сделать — использовать реле с блокировкой, которое остается в одном из двух положений и требует электропитания только для переключения из одной позиции в другую. Но у реле с блокировкой две катушки, и для возврата его в исходное состояние потребуется дополнительное схемное решение, чтобы вы смогли отключить сигнализацию. На самом деле, проще использовать реле без блокировки, и придумать способ удержания реле включенным на неопределенное время, после того как на него лишь один раз было подано питание.

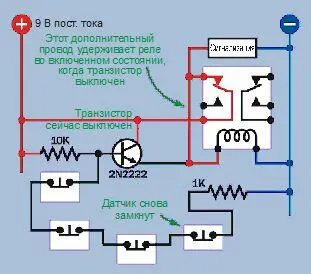

Секрет раскрывается на рис. 3.81. В данном случае крайняя справа кнопка снова замкнулась после размыкания, и поэтому транзистор выключился, но реле по-прежнему включено, т. к. теперь на обмотку подается питание через дополнительно подключенный провод. Когда реле включает сигнализацию, оно также блокирует само себя.

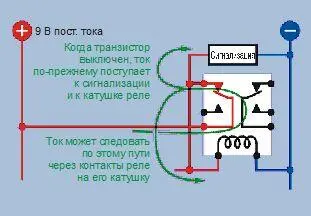

На рис. 3.82 показаны цепи, по которым протекает электрический ток. Поскольку контакты реле замкнуты, катушка получает питание через собственные контакты. Таким образом, реле остается включенным.

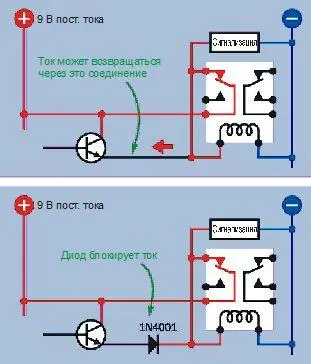

Полученная схема выглядит многообещающей, но есть одна проблема. Не все процессы, происходящие в данной схеме, отображены на рис. 3.81. Взгляните на рис. ЦВ-3.83. В верхней части этого рисунка крупным планом показана цепь управления реле. Когда сигнализация блокирует себя, а транзистор выключен, электрический ток может поступать с катушки реле на эмиттер транзистора. Я обозначил эти провода красным цветом, поскольку они будут относительно положительными.

Подача обратного напряжения на транзистор — довольно неприятная ситуация. При этом можно вывести компонент из строя. Как же этого избежать? Нужно как-то предотвратить протекание обратного тока, например, добавив выпрямительный диод. Измененная часть схемы показана внизу на рис. ЦВ-3.83.

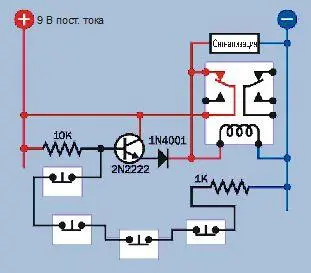

Новый вариант схемы сигнализации с блокирующим диодом изображен на рис. 3.84.

Но что на самом деле представляет собой диод? То же самое, что и светодиод? И да, и нет.

Диод — это давно известный полупроводниковый прибор. Электрический ток через диод протекает в одном (прямом) направлении и не протекает в обратном направлении. Как и его более поздний «родственник» — светодиод, диод можно вывести из строя чрезмерным обратным напряжением и слишком большой силой тока, но большинство обычных диодов гораздо более устойчивы к перегрузкам, чем светодиоды. Фактически они выдерживают обратное напряжение до максимального значения, указанного производителем.
