Если у вас небольшое реле с маленькой катушкой, то можно в принципе обойтись без защитного диода. Но в любом случае защитный диод здесь не повредит.

В предыдущем разделе я привел множество объяснений, хотя обычно это мне не свойственно. Но мне захотелось продемонстрировать вам, как можно «с нуля» создать новую схему, имея только техническое задание. Теперь, наконец- то, пришло время собрать реальное устройство. А как же еще убедиться, что все наши идеи были правильными?

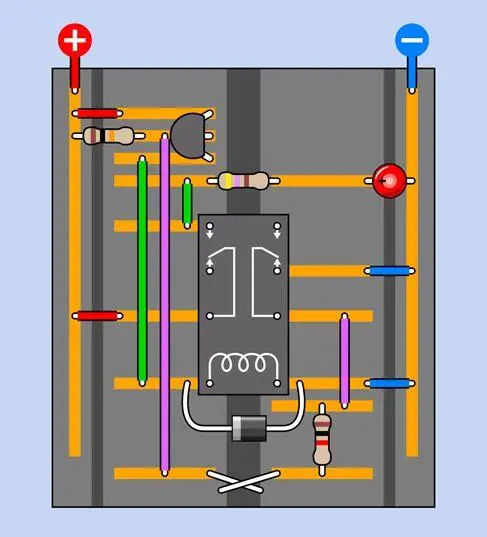

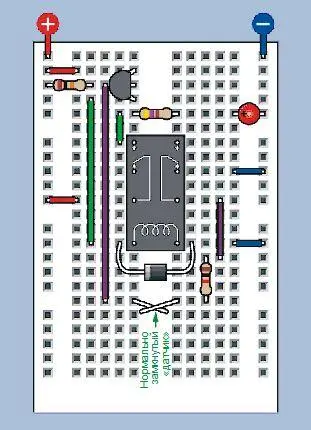

На рис. 3.89 показана компоновка макетной платы. Дорожки, соединяющие компоненты, показаны на рис. 3.90. Вместо источника звука для сигнализации, для наглядности, я использовал светодиод. Вскоре мы обсудим возможные варианты генерации звука.

Когда я сам собирал это устройство, то сымитировал датчики сигнализации, взяв нормально замкнутые кнопки. Просто мне хотелось сэкономить на компонентах, но если вы действительно решитесь использовать эту схему сигнализации, то вам понадобятся настоящие магнитные датчики, а не обычные кнопки. На экспериментальном макете устройства датчики заменены на два нормально замкнутых отрезка провода. Этого достаточно для тестирования устройства. Далее я буду называть их «провода датчика». На рис. 3.89 эти два скрещенных провода находятся в самой нижней части платы.

Перед подачей питания убедитесь в том, что скрещенные провода замкнуты друг с другом. Вначале ничего не должно происходить.

Теперь разъедините провода датчика. Сразу же загорится светодиод, а если вы в дальнейшем соберете следующий вариант схемы, то раздастся звук, оповещая о том, что сигнализация сработала.

Теперь заново соедините провода, имитируя ситуацию, когда злоумышленник открывает окно, слышит сигнализацию и быстро закрывает окно. Если вы все собрали правильно, то светодиод будет продолжать гореть.

Пока все идет нормально. Наша схема работает. Сигнализация сама себя блокирует. Но в таком случае как же ее теперь выключить?

Нет проблем. Просто отключите питание. Реле вернется в исходное положение и, когда вы в следующий раз подадите питание, устройство снова окажется в режиме ожидания. В заключительном варианте этого проекта для выключения сигнализации вам потребуется ввести секретный код на клавишной панели. В эксперименте 21 я подскажу способ создать систему защиты с цифровым паролем. Вам понадобятся логические микросхемы, с которыми мы пока не имели дела.

Чтобы сигнализация подавала звуковой сигнал, можно использовать схему генератора и динамик из эксперимента 11. Хотя на самом деле есть и другие способы. Интегральная микросхема, известная как таймер 555, лучше подойдет для этой работы, но так уж получилось, что она будет следующей темой, о которой я расскажу вам в эксперименте 16.

Таймер 555 способен также удовлетворить пунктам 7 и 9 из технического задания, которые подразумевают задержку перед срабатыванием сигнализации. Поэтому отложим пока проект сигнализации, чтобы полностью завершить его в эксперименте 18.

Хотя проект сигнализации еще не завершен, он затронул несколько важных моментов. Я резюмирую их здесь, чтобы ссылаться на них в дальнейшем.

• Транзистор способен обеспечивать высокий выходной сигнал в ответ на низкий входной, и наоборот.

• Реле может блокироваться во включенном состоянии при подаче напряжения на обмотку.

• Диод может препятствовать протеканию тока в тех цепях, где ток не нужен.

• При протекании через диод прямого тока напряжение снижается примерно на 0,7 В.

• Открытый транзистор также снижает напряжение примерно на 0,7 В.

• Падение напряжения на полупроводниковом приборе остается постоянным независимо от величины подаваемого напряжения. Следовательно, эффект более существенен, если подаваемое напряжение низкое.

• Катушка реле при выключении может создавать противоЭДС (выброс обратного тока).

• Защитный диод, подключенный параллельно обмотке реле, способен подавить противоЭДС. Диод должен быть закрыт при нормальном направлении тока и пропускать обратный импульс, созданный катушкой.

Прежде чем перейти к увлекательной теме интегральных микросхем (часто именуемых ИС или просто микросхемы), я должен открыть один секрет. Некоторые из предыдущих экспериментов можно выполнить немного проще, если бы в нашем распоряжении были микросхемы.

Означает ли это, что вы напрасно потратили время? Конечно, нет! Я уверен, что конструируя схемы из отдельных компонентов, таких как транзисторы и диоды, вы получаете наилучшую возможность понять принципы электроники. Тем не менее, далее вы убедитесь, что микросхемы, содержащие десятки, сотни и тысячи транзисторных соединений, позволяют упростить решение многих задач.

Возможно, вас завлекут игры с микросхемами, но, вероятно, вы не будете столь же одержимы, как персонаж, изображенный на рис. 4.1.

Далее будут описаны дополнительные инструменты, оборудование, компоненты и расходные материалы, которые понадобятся в экспериментах с 16 по 25.

Единственный новый инструмент, который может вам потребоваться для работы с микросхемами, — это логический пробник. Он определит, в каком состоянии находится вывод микросхемы, что поможет понять, как работает ваша схема. Пробник обладает памятью, поэтому он способен реагировать на одиночный импульс, который может оказаться слишком быстрым и незаметным.

Некоторые из моих читателей не согласны со мной, но я считаю логический щуп необязательным инструментом. При желании поищите в интернет-магазинах и купите самый дешевый, какой найдете. У меня нет каких-либо рекомендаций по поводу производителя.

Как и прежде, подробные рекомендации по приобретению комплектующих приведены в главе 6. Если вам больше нравится готовый набор компонентов, смотрите раздел «Наборы». Если вы предпочитаете покупать компоненты самостоятельно, смотрите раздел «Компоненты». Для расходных материалов смотрите раздел «Расходные материалы».
