Чарльз Платт - Электроника для начинающих (2-е издание)

Помните, что очень маленькие ползунковые переключатели не могут коммутировать большой ток или высокое напряжение. Они предназначены только для маломощных цепей. Стандартное ограничение: сила тока ниже 100 мА при постоянном напряжении 12 В. Для наших целей этого достаточно. Сверьтесь с техническим паспортом компонента, если вам потребуется ползунковый переключатель для более существенной нагрузки.

Логические микросхемы серии НС не предназначены для обеспечения тока, превышающего 5 мА. Обычный светодиод может потреблять ток до 20 мА, но это приведет к понижению напряжения на выходе микросхемы, сделав его непригодным для подачи на вход других логических микросхем. Для всех экспериментов с логическими микросхемами я предлагаю приобрести слаботочные светодиоды.

Помните о том, что для слаботочных светодиодов необходимы токоограничительные резисторы большего номинала, поскольку они не выдерживают такую же силу тока, что и стандартные светодиоды. Я напомню об этом там, где это будет важно.

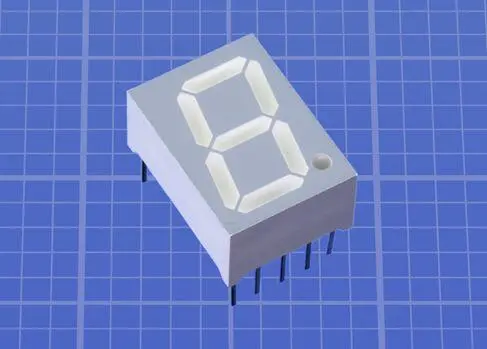

В одном из наших устройств с микросхемами выходные значения будут высвечиваться с помощью семисегментных цифровых индикаторов — простых компонентов для отображения цифр, широко применяемых, например, в цифровых часах или микроволновых печах (рис. 4.6). Для информации об их покупке загляните в раздел «Другие компоненты» главы 6 и спуститесь до подраздела «Компоненты для четвертой главы».

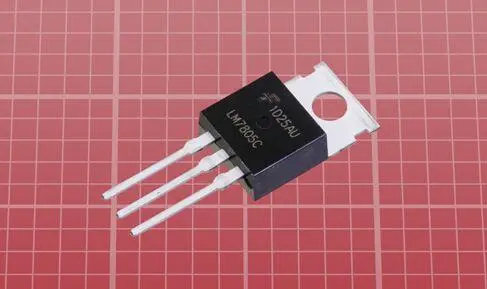

Поскольку многие логические микросхемы требуют для работы напряжение питания ровно 5 В, вам понадобится стабилизатор напряжения. Подойдет, например, микросхема LM7805. Как обычно перед номером может присутствовать аббревиатура производителя, а после него — вариант корпуса, как в обозначении микросхемы LM7805CT, выпускаемой компанией Fairchild. Подойдет изделие любого производителя, однако стабилизатор должен выглядеть подобно изображенному на рис. 4.7. (Такой тип корпуса обозначают ТО220.) Стабилизаторы пригодятся при конструировании любых логических схем, поэтому советую приобрести сразу пять штук.

Чтобы завершить систему сигнализации из эксперимента 18, вам понадобятся магнитные датчики, которые крепятся к дверям или окнам. Во многих интернет-магазинах предлагается модель Directed 8601.

Если вы планируете поместить устройство в корпус, то имеющиеся у вас кнопки окажутся плохо приспособленными для этого. Для эксперимента 18 вам потребуется стандартная двухполюсная кнопка на два направления, типа ВКЛ-(ВКЛ) с контактами для пайки. В интернет-магазине eBay есть очень много вариантов подобных кнопок.

Идея — встроить полупроводниковые компоненты в миниатюрный корпус, принадлежит английскому специалисту по радиолокационным системам Джефри В. А. Даммеру (Geoffrey W. А. Dummer), который многие годы пропагандировал ее и даже безуспешно пытался реализовать в 1956 году. А первая в полном смысле слова интегрированная схема была выпущена в 1958 году Джеком Килби Qack Kilby), который работал в компании Texas Instruments. Килби использовал германий, поскольку этот материал уже применялся в качестве полупроводника. Вы познакомитесь с германиевым диодом, когда дойдет дело до детекторного радиоприемника в эксперименте 31. Но Роберт Нойс (Robert Noyce), изображенный на рис. 4.8, предложил вариант еще лучше.

Родившийся в 1927 году в штате Айова, Роберт Нойс в 50-х годах прошлого столетия переехал в Калифорнию, где устроился на работу к Уильяму Шокли. Это произошло сразу после того, как Шокли запустил производство транзисторов, которые он изобрел совместно с коллегами из Лаборатории Белла.

Нойс был одним из восьми сотрудников, которым надоело руководство Шокли, и они ушли, чтобы основать компанию Fairchild Semiconductor. Будучи генеральным директором Fairchild, Нойс изобрел интегральную микросхему на основе кремния, который намного проще в производстве по сравнению с германием. В итоге Нойса считают человеком, который воплотил в реальность интегральные микросхемы.

Микросхемами сразу же заинтересовались военные, поскольку системам наведения реактивных снарядов «Минитмен» требовались компактные и легкие компоненты. Именно для этих целей в период с 1960 по 1963 год была произведена основная часть микросхем. За этот период их стоимость снизилась с 1000 до 25 долларов за штуку (в ценах 1963 года).

В конце 60-х годов появились микросхемы со средним уровнем интеграции (MSI, Medium- Scale Integration), каждая из которых содержала сотни транзисторов. В микросхемах с высоким уровнем интеграции, появившихся в середине 70-х годов, число транзисторов доходит до десятков тысяч. Сегодняшние компьютерные микросхемы могут содержать несколько миллиардов транзисторов.

В конечном итоге Роберт Нойс вместе с Гордоном Муром (Gordon Moore) основал компанию Intel. В 1990 году он скоропостижно скончался от сердечного приступа. Вы можете узнать больше об увлекательной истории создания и производства микросхем на сайте Ассоциации историков Кремниевой долины (http://www. siliconvaIleyhistorical.org).

Я собираюсь начать наши эксперименты с микросхемами, познакомив вас с самым успешным изобретением, — таймером 555. В онлайн- источниках можно найти множество руководств по его применению, так зачем мне описывать его здесь? Для этого у меня есть три причины:

1. Об этой микросхеме должен знать каждый, кто интересуется электроникой. Некоторые источники утверждают, что ежегодно их выпускается более 1 млрд. Так или иначе эта микросхема будет присутствовать практически в любом устройстве, описанном далее в этой книге.

2. Таймер 555 является, пожалуй, самой универсальной микросхемой с несчетным количеством вариантов применения. Выходной ток довольно большой (до 200 мА), что важно на практике, а сама микросхема очень надежна и ее сложно повредить.
