• Нельзя использовать резисторы с номиналом ниже 1 кОм.

• Нежелательно выбирать резисторы с номиналом ниже 10 кОм, поскольку они увеличивают потребление энергии.

• Конденсаторы емкостью выше 100 мкФ могут привести к неточным результатам, потому что ток утечки конденсатора становится сопоставимым с зарядным током.

А если вам потребуется длительность более 1110 секунд или менее 0,01 секунды? Или вам необходима длительность, которая находится в промежутке между значениями, указанными в табл. 4.1?

Можно воспользоваться простой формулой:

Т = R × С × 0,0011

где Т — длительность импульса в секундах, R — сопротивление в килоомах, а C — емкость в микрофарадах.

Учтите, результат может быть неточным в связи с погрешностью номиналов резистора и конденсатора, а также в результате действия других факторов, например, температуры окружающей среды.

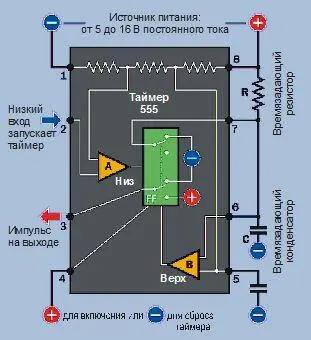

Пластиковый корпус таймера 555 содержит тонкую кремниевую пластину, на которой выполнены десятки транзисторных соединений, схема которых слишком сложна для объяснения здесь. Тем не менее, можно обобщить их функции, разделив таймер на несколько структурных блоков, как показано на рис. 4.17.

Символы «плюс» и «минус» внутри микросхемы — это источники питания, которое, собственно, подводится от выводов 1 и 8 соответственно.

Для наглядности я опустил внутренние соединения для этих выводов.

Два треугольника — это компараторы. Каждый компаратор сравнивает два входных сигнала (при основании треугольника) и выдает выходной сигнал (от вершины треугольника) в зависимости от того, одинаковы или различны сигналы на входах. Буквами FF (от. англ, flip-flop) обозначен триггер — логический компонент, который может находиться в одном из двух состояний. Я нарисовал его как переключатель на два направления, хотя в реальности он состоит из полупроводниковых компонентов.

Вначале, когда вы подаете питание на микросхему, триггер находится в верхнем положении, при котором на выход, через контакт 3, подается низкое напряжение. Если триггер получает сигнал от компаратора А, то он переключается в нижнее положение и остается в нем. Когда он получает сигнал от компаратора В, то переключается обратно в верхнее положение и остается там. Обозначения «Верх» и «Низ» у компараторов будут напоминать вам, как каждый из них меняет состояние при срабатывании.

Обратите внимание на внешний провод, который соединяет контакт 7 с конденсатором С. Пока триггер находится в верхнем положении, он потребляет положительное напряжение, проходящее через резистор R к выводу 7, и не дает конденсатору зарядиться положительно.

Если напряжение на контакте 2 падает до 1/3 от подаваемого, компаратор А фиксирует это и переключает триггер в нижнее положение. При этом на контакте 3 (т. е. на выходе таймера) появляется положительный импульс, а вывод 7 отключается от отрицательной шины питания. Теперь конденсатор может начать заряжаться через резистор. Пока продолжается заряд конденсатора, на выходе таймера присутствует положительный сигнал.

Компаратор В через контакт 6 отслеживает увеличение напряжения на конденсаторе. Когда напряжение на конденсаторе составит 2/3 от величины напряжения питания, компаратор В переключит триггер обратно в исходное верхнее положение. Это разрядит конденсатор через вывод 7. Кроме того, триггер прервет положительный выходной сигнал и соединит контакт 3 с отрицательной шиной питания. Так таймер 555 возвращается в исходное состояние.

Резюмируем описанную последовательность событий:

• Вначале триггер заземляет конденсатор и выход (контакт 3).

• При снижении напряжения на контакте 2 до 1/3 от напряжения питания (или меньше) выходной сигнал (вывод 3) становится положительным, одновременно конденсатор С начинает заряжаться через резистор R.

• Когда напряжение на конденсаторе достигает значения 2/3 от напряжения питания, конденсатор разряжается через контакт 7, а выходной сигнал на контакте 3 снова становится низким.

При подаче питания на таймер, работающий в моностабильном режиме, на выходе может самопроизвольно появиться один импульс, прежде чем схема перейдет в «спящий» режим и будет снова ждать запуска. Во многих случаях это причиняет неудобства.

Один из способов избежать этого — подключить конденсатор емкостью 1 мкФ между контактом сброса и отрицательной шиной. Конденсатор забирает ток от вывода сброса при первой подаче питания и удерживает этот вывод в низком состоянии всего на долю секунды — достаточно долго, чтобы не позволить таймеру сгенерировать паразитный импульс. После того как конденсатор зарядится, он больше не участвует в работе, а резистор номиналом 10 кОм поддерживает положительный уровень на контакте сброса, и таким образом он не будет влиять на работу таймера. В последующих экспериментах мы используем этот способ подавления нежелательного импульса.

В ждущем режиме таймер 555 будет выдавать одиночный импульс фиксированной (но программируемой) длительности. Как это можно использовать на практике? Подумайте, как с помощью таймера управлять каким-либо другим компонентом. Пусть это будет, например, автомат управления освещением. Когда инфракрасный датчик «видит» что-то движущееся, включается свет, но только на определенный период, который можно задать с помощью таймера 555.

Другое применение — тостер. Когда кто-то опускает кусочек хлеба, замыкается переключатель, запуская цикл работы тостера. Чтобы регулировать длительность цикла, можно предусмотреть потенциометр с ручкой, который будет задавать степень зарумянивания тоста. Как только цикл работы тостера завершается, таймер выдает сигнал, поступающий на мощный транзистор, который включает соленоид (похожий на реле без переключающих контактов), чтобы вытолкнуть тост.

Щетки стеклоочистителя, работающие в циклическом режиме, также могут управляться от таймера 555, и в старых моделях автомобилей так и было. Частота, с которой повторяется символ при удерживании нажатой клавиши на клавиатуре компьютера, также могла задаваться таймером 555 — и в компьютере Apple II так и было.

А как насчет охранной сигнализации из эксперимента 15? В одном из пунктов моего технического задания было указано, что устройство должно ждать определенное время, пока вы его отключите, прежде чем начать подавать сигнал тревоги. Об этом тоже может позаботиться таймер 555.
